Comprendre les pompes hydrauliques à deux étages : fonctionnement et applications

Les pompes à deux étages (ou double étage) sont une solution ingénieuse pour combiner haut débit à basse pression et haute pression à faible débit, sans avoir besoin de deux pompes séparées ni d'un moteur surdimensionné. Elles sont très répandues sur les presses, cisailles, compacteurs, et équipements de secours. Explications.

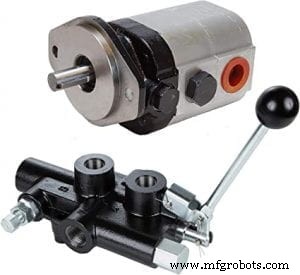

Qu'est-ce qu'une pompe à deux étages ?

C'est une seule pompe (un seul corps, un seul arbre d'entrée) qui intègre deux groupes pompants distincts en série sur le même arbre :

• Premier étage (gros volume) : Grande cylindrée, basse pression (ex: 20-50 bar). Fournit le débit de rapprochement rapide (vitesse élevée, force faible).
• Deuxième étage (petit volume) : Petite cylindrée, haute pression (ex: 200-700 bar). Prend le relais quand la charge augmente (vitesse faible, force élevée).

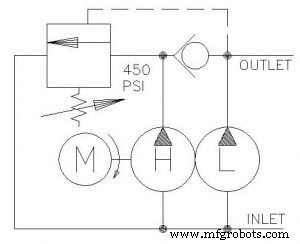

La commutation est automatique via une soupape de décharge (unloading valve) pilotée par la pression.

Comment ça fonctionne ?

1. Phase rapprochement (basse pression) : Les deux étages refoulent en parallèle vers le vérin. Débit total = Q1 + Q2. Vitesse max. Pression < seuil de commutation (ex: 30 bar).
2. Phase travail (haute pression) : La charge augmente → pression monte → atteint le seuil de la soupape de décharge → celle-ci s'ouvre et détourne le débit du premier étage vers le réservoir (basse pression, quasi sans perte de charge). Seul le deuxième étage alimente le vérin. Débit = Q2. Pression = jusqu'à la pression max du 2e étage.
3. Phase retour : La pression chute → soupape de décharge se referme → les deux étages reprennent en parallèle pour le retour rapide (si simple effet) ou le retour est piloté par le distributeur (double effet).

Qui utilise les pompes 2 étages ?

• Presses hydrauliques : Rapprochement rapide de la table, puis force de pressage.
• Cisailles et poinçonneuses : Avance rapide lame, puis effort de coupe.
• Compacteurs à déchets / balles : Remplissage rapide chambre, puis compactage haute force.
• Équipements de secours (écarteurs, coupeurs) : Déploiement rapide bras, puis force de coupe/écartèlement.
• Véhicules d'intervention (échelle, nacelle) : Déploiement rapide, puis mise en charge.
• Machines agricoles (presses à balles) : Remplissage chambre, puis pressage.

Comment utiliser une pompe 2 étages ?

Avantages clés :

• Économie d'énergie : Le gros débit n'est pas forcé à haute pression (pas de perte par limitation de pression). Le moteur peut être plus petit (puissance = P_max × Q_petite_étage).
• Compacité : Une seule pompe, un seul moteur, un seul accouplement.
• Coût réduit : vs deux pompes + deux moteurs ou un moteur gros + pompe variable.
• Simplicité : Commutation automatique, pas de logique externe.
• Vitesse de cycle optimisée : Temps mort minimisé.

Inconvénients et limites

• Pression de commutation fixe (ou réglable mais unique) : Pas adaptée si le cycle a plusieurs paliers de pression distincts.
• Débit haute pression limité à la cylindrée du 2e étage : Si le cycle demande du débit à haute pression, ce n'est pas la solution.
• Échauffement du débit déchargé : L'huile du 1er étage déchargée par la soupape s'échauffe (perte de charge ~pression de crack). Nécessite un refroidissement ou un réservoir suffisant.
• Moins flexible qu'une pompe variable : Pas de contrôle continu du débit/pression.
• Usure de la soupape de décharge : Composant critique, à surveiller.

Comment choisir la meilleure pompe 2 étages pour votre application ?

1. Définir le cycle : Temps de rapprochement, course, force max, temps de pressage, fréquence cycles/h.
2. Calculer les débits requis : Q_rapprochement = Surface × Vitesse_rapprochement. Q_pressage = Surface × Vitesse_pressage (souvent 5-20 % de V_rapprochement).
3. Déterminer les pressions : P_rapprochement (frottements, inertie), P_max_pressage.
4. Sélectionner la pompe : Cylindrée 1er étage ≥ Q_rapprochement / n_moteur. Cylindrée 2e étage ≥ Q_pressage / n_moteur. Pression max 2e étage ≥ P_max_pressage + marge.
5. Choisir la pression de commutation : Généralement 20-50 bar. Doit être > P_rapprochement max + marge, et < P_max_pressage.
6. Dimensionner le moteur : P_moteur ≥ (P_max_pressage × Q_2e_étage) / (600 × η_global) × facteur_service. Le 1er étage ne consomme quasi rien en phase haute pression (débit déchargé à ~20 bar).
7. Vérifier l'interface : Bride, arbre, sens rotation, encombrement.
8. Prévoir le circuit : Réservoir (3-5×Q_max), filtration, refroidissement (important !), soupape de sécurité sur 2e étage, instrumentation.

Alternatives à considérer

• Pompe variable (Load-Sensing) : Plus flexible, rendement optimal en tout point, mais 3-5× plus chère. Justifiée si cycles variés, précision requise, économie d'énergie critique.
• Deux pompes + un moteur (double pompe tandem) : Plus de flexibilité (deux cylindrées indépendantes), mais plus cher, plus long, deux accouplements.
• Pompe fixe + accumulateur : Pour cycles courts, forte puissance de pointe. L'accumulateur fournit le pic, la pompe recharge tranquillement.

Conclusion

La pompe hydraulique à deux étages est une solution astucieuse, économique et éprouvée pour tous les cycles « rapprochement rapide + travail haute pression » (presses, cisailles, compacteurs, secours). Elle permet de diviser par 2 à 4 la puissance moteur installée par rapport à une pompe simple étage limitée par la pression max.

Son bon fonctionnement repose sur : un dimensionnement rigoureux des deux cylindrées et de la pression de commutation, un refroidissement adapté au débit déchargé, et une maintenance préventive de la soupape de décharge.

Pour des cycles plus complexes ou une optimisation énergétique poussée, la pompe à pistons variable Load-Sensing reste la référence haut de gamme.
