Solutions avancées de traitement en profondeur de la pierre 2024 – Systèmes de scie à pont et de gravure CNC

En 2024, le secteur de la transformation en profondeur de la pierre a réalisé des progrès remarquables en termes de précision, d'efficacité et d'automatisation. Ces innovations répondent à la demande croissante de fabrication de pierre de qualité supérieure dans les domaines de la construction, de la décoration intérieure, de la fabrication de monuments et des domaines connexes. Les technologies clés incluent désormais des machines de découpe de ponts CNC, des unités de gravure sur pierre, des centres de pierre à quartz, et bien plus encore.

Ⅰ. Portefeuille de production de traitement en profondeur de Blue Elephant's Stone

Blue Elephant CNC Machinery Co., Ltd., dont le siège est situé au bâtiment 1, centre Wanda, district de Lixia, ville de Jinan (15A03), propose une gamme complète de solutions CNC, des machines laser et de gravure aux équipements de traitement de la pierre et du bois. Notre gamme de pierre comprend des fraises à pont à cinq et quatre axes, des centres CNC pour pierre et des plates-formes de gravure.

Ces machines traitent les tables en céramique, les tables rondes, les lavabos de salle de bain, les armoires, les tables basses, les carrelages de sol et d'escalier, les fonds de télévision, et bien plus encore.

Idéal pour les fabricants de carrelage, les ateliers de pierre, les entreprises de décoration, les chantiers de construction, les ateliers de céramique et les promoteurs immobiliers.

Nous offrons une expérience fluide :conception, production, vente, installation, formation et support après-vente. L'expérience constante de notre équipe en matière d'excellence commerciale reconnue par l'industrie souligne notre engagement envers la qualité et la réussite de nos clients.

Ⅱ. Machine de scie à pont CNC à cinq axes

1. Scie à pont de pierre CNC ES5 5 axes – Présentation

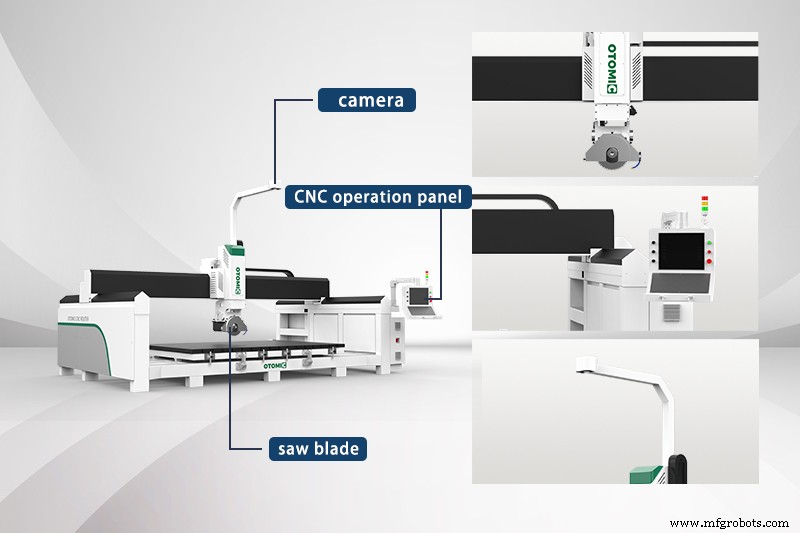

L'ES5 est une fraise à pont à cinq axes de nouvelle génération dotée d'une caméra intégrée, d'un positionnement automatique des plaques et d'une tête de broche rotative à 360°. Il excelle dans la découpe de formes complexes (en éventail, circulaires, polygonales, taillées au diamant, lignes droites et chanfreins à 45°) sur le granit, le marbre, la pierre reconstituée et l'ardoise.

Les applications incluent les dalles de pierre, les armoires carrelées, les comptoirs, les tables à manger, les accessoires de salle de bain, les panneaux muraux et les marches d'escalier. La machine est conviviale, prend en charge l'importation CAM et intègre des guides linéaires de haut niveau et des crémaillères de précision pour des performances stables et rapides. Son encombrement compact simplifie le transport, l'installation et la mise en service.

Paramètres

Déplacement :X3200mm×Y2000mm×Z400mm
Axes :C ±360°, A 0–90°
Vitesses :X30m/min, Y30m/min, Z15m/min
Servomoteurs :X/Y1300W, Z1300W (freiné), A/C1000W
Rails de guidage :crémaillère X, Y, Z 30#
Table de travail :3200×2000mm, bois équarri
Poids maximum en rotation :800 kg
Max. épaisseur de coupe :100 mm
Vis à billes Z 3210PREYP, réducteur X/Y JaponSHIMPO

2. Capacités d'usinage

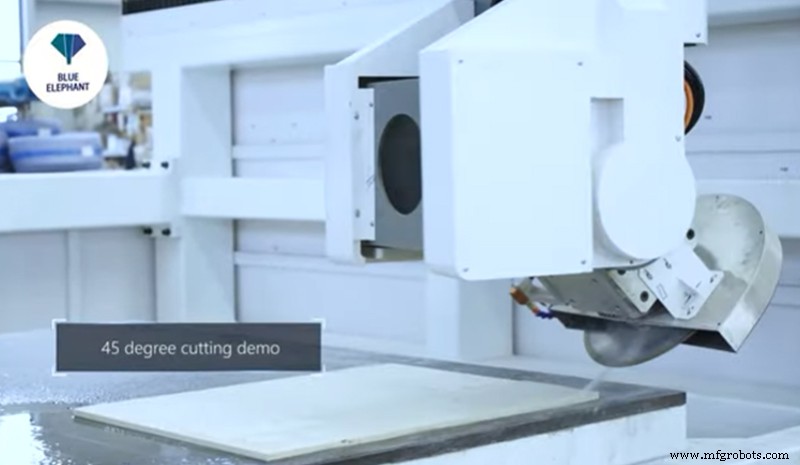

Coupe à 45°

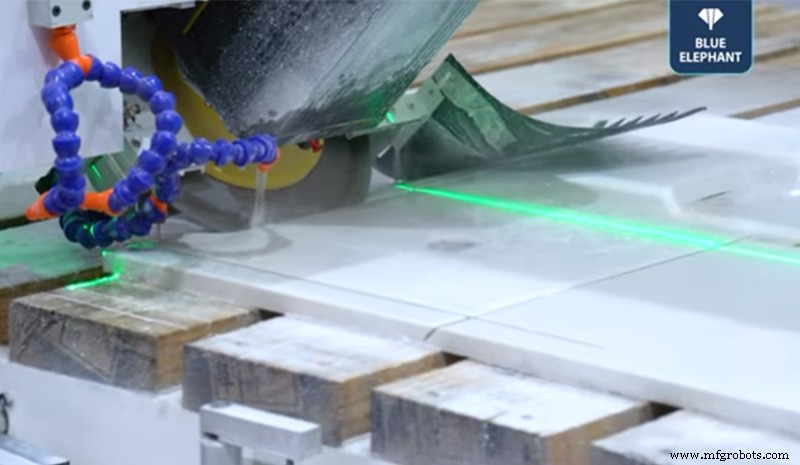

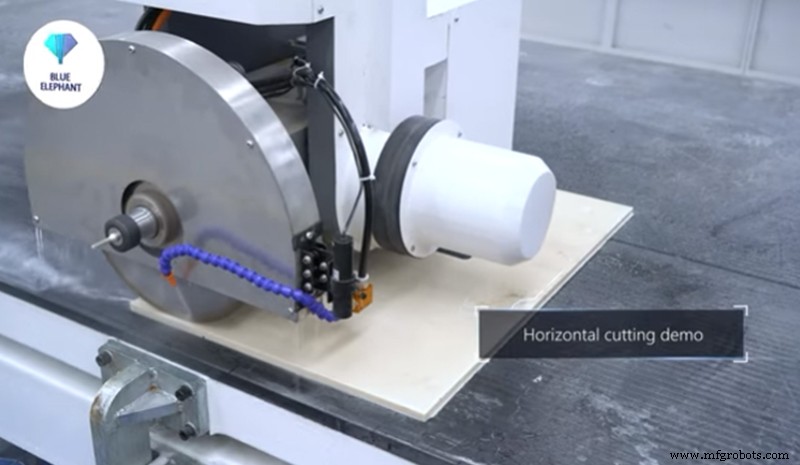

Coupe horizontale

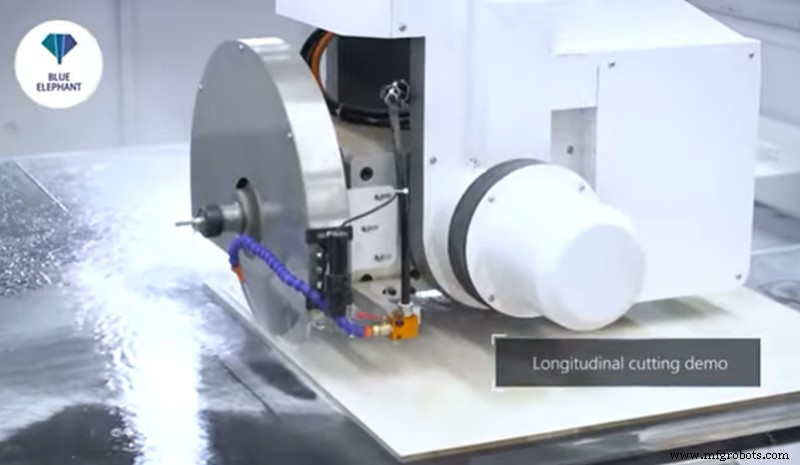

Coupe longitudinale

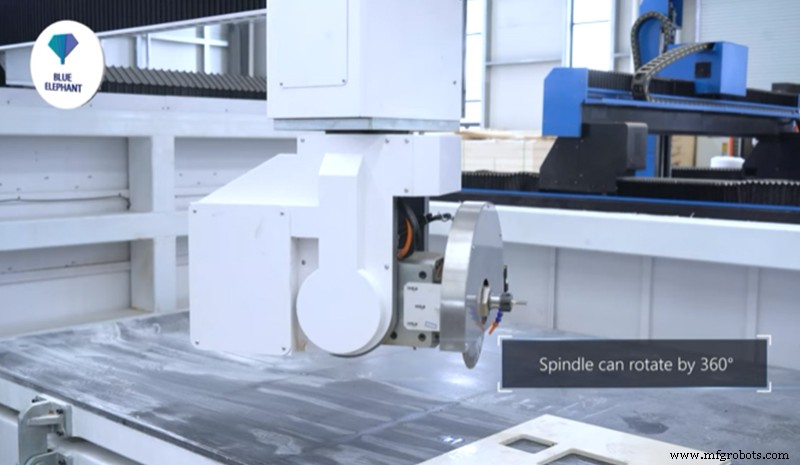

Broche

3. Conseils opérationnels

• Formation des opérateurs :Les fraises à pont à cinq axes sont complexes ; une formation certifiée garantit une utilisation sûre et efficace.
• Simulation de chemin : Simulez le parcours de l'outil dans le logiciel avant de couper pour éviter les collisions et les erreurs.
• Plage d'axe : Vérifiez que chaque axe fonctionne dans ses limites de sécurité pour protéger les roulements.
• Fixation de la pièce : Fixez fermement la pierre pour empêcher tout mouvement et maintenir la précision.

4. Exemple de vitrine

Ⅲ. Scie à pont CNC à quatre axes

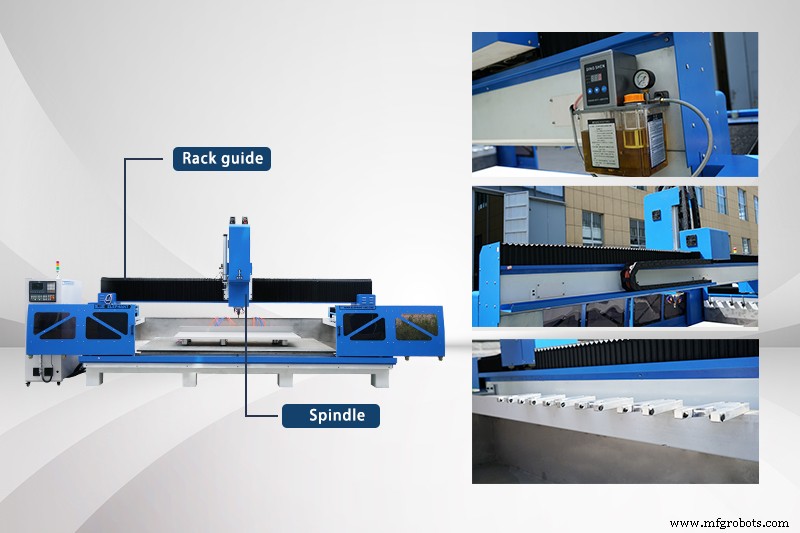

1. ES4‑3220 – Scie à pont pour granit à 4 axes – Présentation

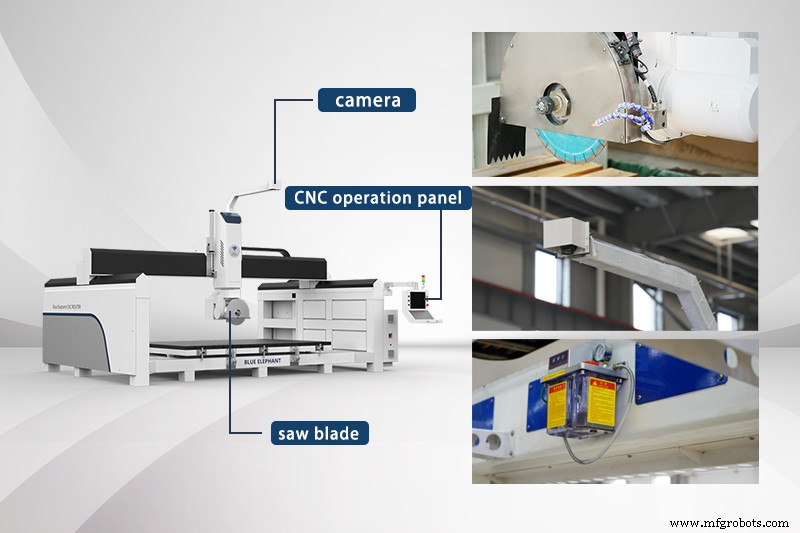

L'axe C de l'ES4‑3220 offre une rotation de 0° ou 45°, et la caméra et le positionnement infrarouge en option améliorent la précision. Il est largement adopté pour les dalles de pierre, les comptoirs, les armoires et les éléments architecturaux.

2. Principales fonctionnalités

• Lame inclinable à 45 ° pour les chanfreins, les rainures et les trous de cuvette.
• L'établi se retourne à 85 ° pour un chargement/déchargement rapide.
• Tête infrarouge pour un emplacement de coupe précis.
• Ventouse automatique pour une manipulation sûre des plaques.

Paramètres

Voyage :3200×2000×200mm
Axe C ±360°, axe A 0/45°
Vitesse : X30 m/min, Y30 m/min, Z10 m/min
Servomoteurs :X/Y 2kW HANYU, Z 2kW HANYU (freiné), C 1kW HANYU
Rails de guidage : Taïwan 30 #
Table de travail :bois carré de 3 200 × 2 000 mm
Angle de retournement :0–85°, capacité de poids 800 kg
Taille de la lame :360 mm, épaisseur maximale 60 mm

Onduleur : 18,5 kW Fuling
Contrôleur :système CAM personnalisé Blue Elephant
Pression atmosphérique :0,6 à 0,8 MPa
Tension :380 V/3P/50 Hz
Taille de la machine :5,85 × 4,5 × 3,6 m
Poids :3,5 t

3. Démonstrations d'usinage

Coupe à 45°

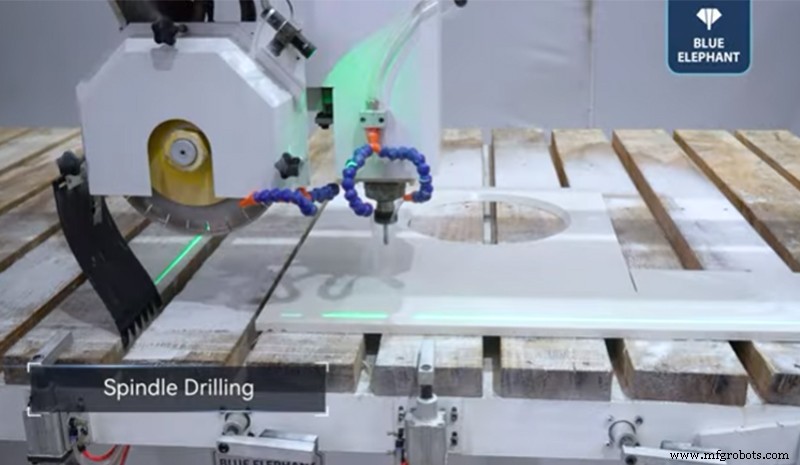

Perçage de broche

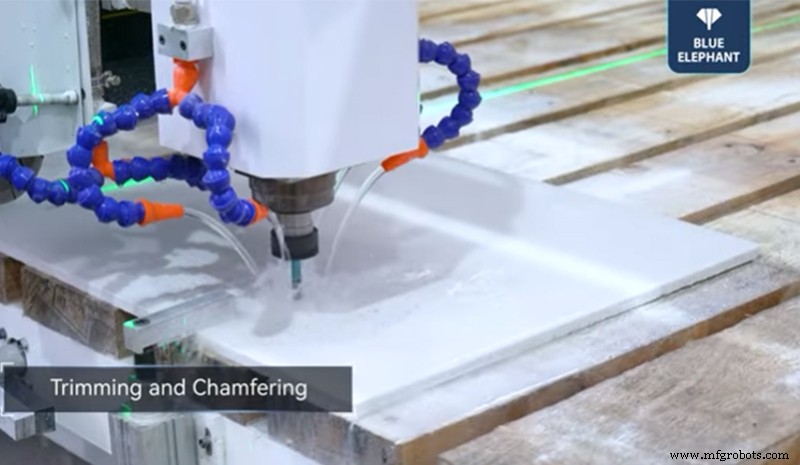

Découpage et chanfreinage

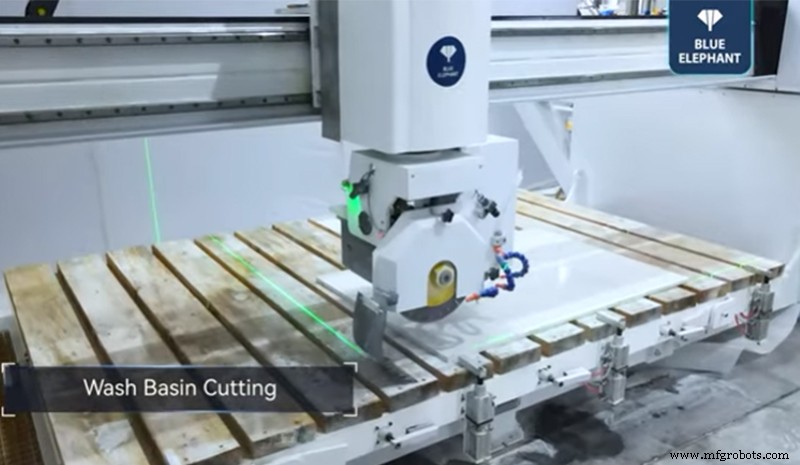

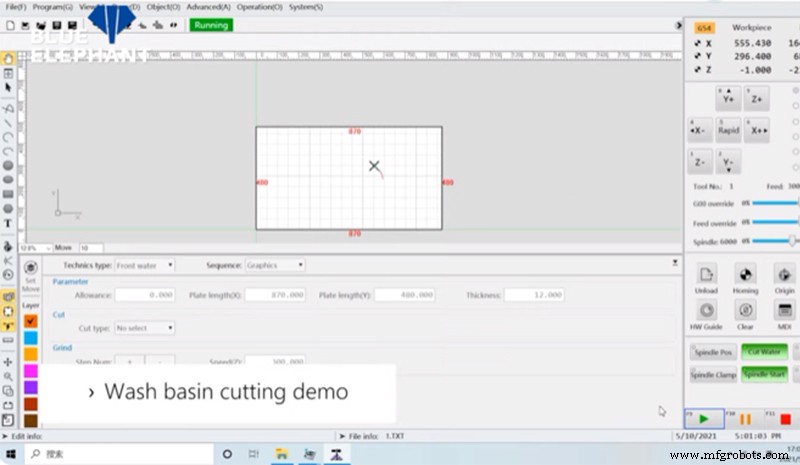

Découpe de lavabo

4. Sécurité et entretien

• Portez des EPI (lunettes, gants, masque anti-poussière).
• Arrêtez-vous immédiatement si un bruit ou une vibration anormale apparaît.
• Maintenez une vitesse de coupe constante pour éviter l'usure des outils.
• Connaître l'emplacement de l'arrêt d'urgence pour un arrêt rapide.

5. Exemple de vitrine

Ⅳ. Centre d'usinage CNC en pierre

1. ES3‑3015 – Centre CNC automatique pour pierre à quartz

L'ES3‑3015 est un centre d'usinage de haute précision qui gère les éviers de cuisine, les comptoirs, les lavabos et bien plus encore. Il intègre le meulage des bords, le polissage, le perçage, le fraisage et la découpe de forme personnalisée, offrant des coupes conventionnelles, des biseaux à 45° et des coupes multi-angles avec une seule clé.

Fonctionnalités

• Le traitement intelligent et entièrement automatisé élimine la poussière et protège les travailleurs de la pneumoconiose.
• L'interface intuitive permet aux opérateurs de démarrer en un jour.
• Convient pour la cuisine, la salle de bain, l'îlot de bar, la table basse et les dessus de table en pierre.
• Corps robuste avec traitement de trempe pour plus de durabilité.

Paramètres

Modèle :ELECNC3015
Déplacement X/Y :3000 × 1500 mm (options jusqu'à 4000 mm)
Course Z :500 mm (options 400 mm)
Broche :Kenturn 7,5 kW ATC refroidi par eau
Magasin d'outils : 12 emplacements
Contrôle :Syntec 60WED, servo YASKAWA 1kW
Rails de guidage : Taïwan 30# ; Z :vis à billes de haute précision Taiwan TBI
Lubrification automatique et calibrage des outils

Points forts de l'usinage

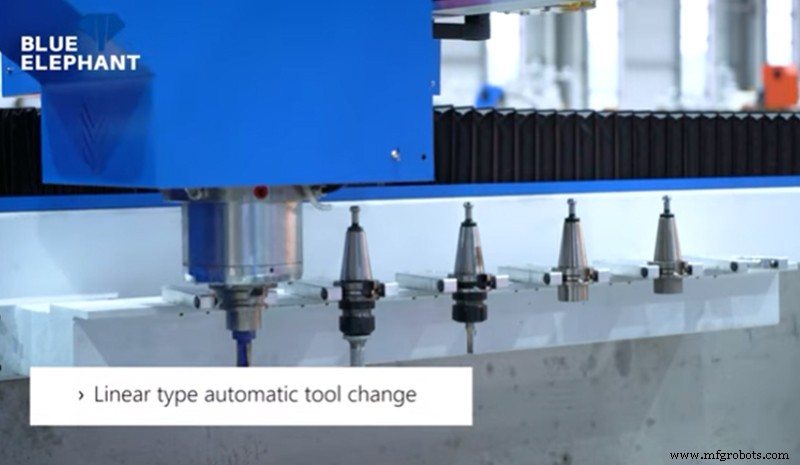

Changement d'outil linéaire

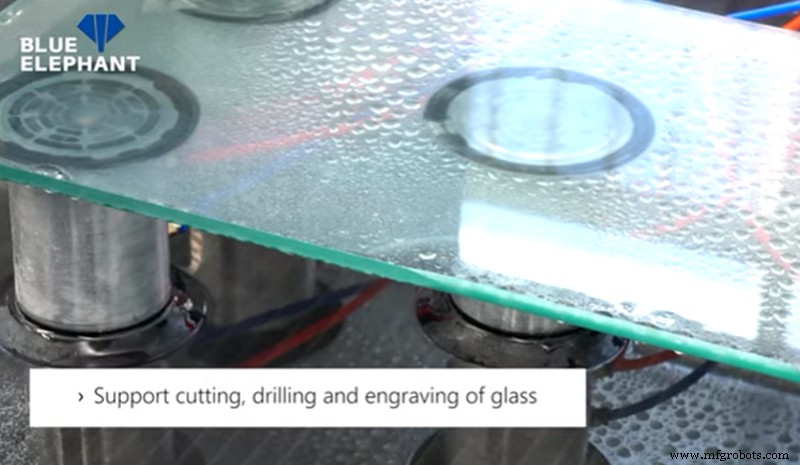

Découpe, perçage et gravure du verre

Découpe de lavabo

Considérations relatives aux machines

• Validez le programme CNC pour éviter les erreurs.
• Remplacez rapidement les outils usés pour préserver la précision.
• Évitez les surcharges pour protéger l'équipement et la qualité.

Exemple de vitrine

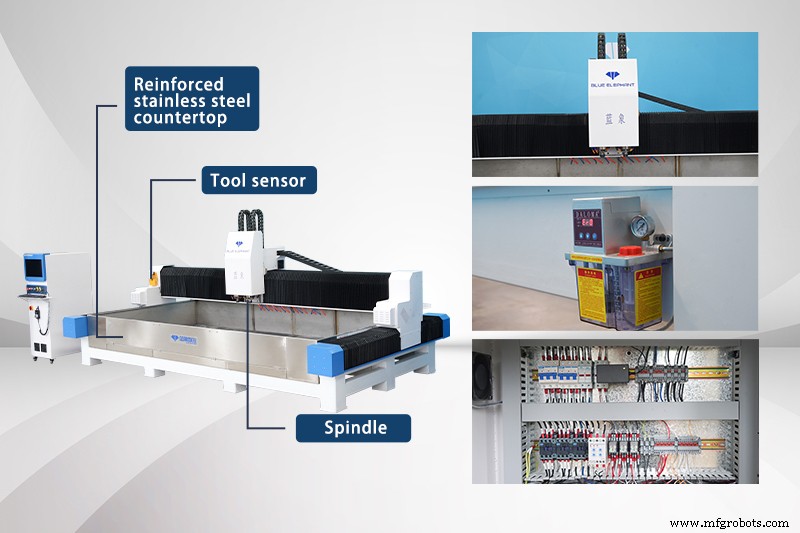

2. ELECNC‑1530 – Centre CNC de comptoir à deux processus

Vue d'ensemble

Conçu pour le délignage, la gravure et le polissage rapides des dalles de quartz et de roche. Comprend une vitesse de coupe de 0 à 30 m/min, une broche refroidie à l'eau et un changement d'outil automatique (12 outils). La table en acier inoxydable assure la stabilité.

Fonctionnalités clés

• Commutation à un seul bouton entre la bordure et la gravure.
• Changement d'outil rapide en 3 secondes pour un débit élevé.
• Fente, poinçonnage, polissage, découpe et évidement intégrés.
• Manipulation polyvalente des matériaux :pierre, quartz, verre, etc.

Paramètres

Modèle :ELECNC1530
Déplacement X/Y :1 500 × 3 000 mm (options jusqu'à 4 000 mm)
Course Z :200 mm (options jusqu'à 400 mm)
Broche :5,5 kW refroidie à l'eau, 2 broches
Onduleur :5,5 kW
Commande :G‑code et M‑code
Vitesse de déplacement :60 m/min, vitesse de travail 0–30 m/min
Précision :±0,03 mm

Exemples de faits saillants

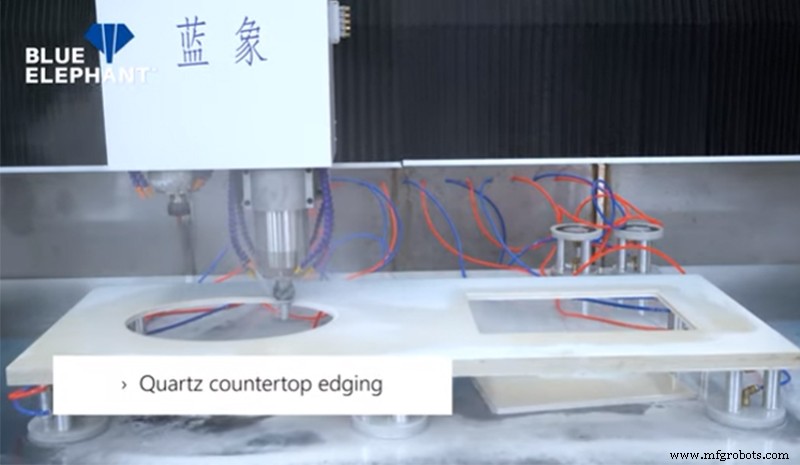

Bordure de comptoir en quartz

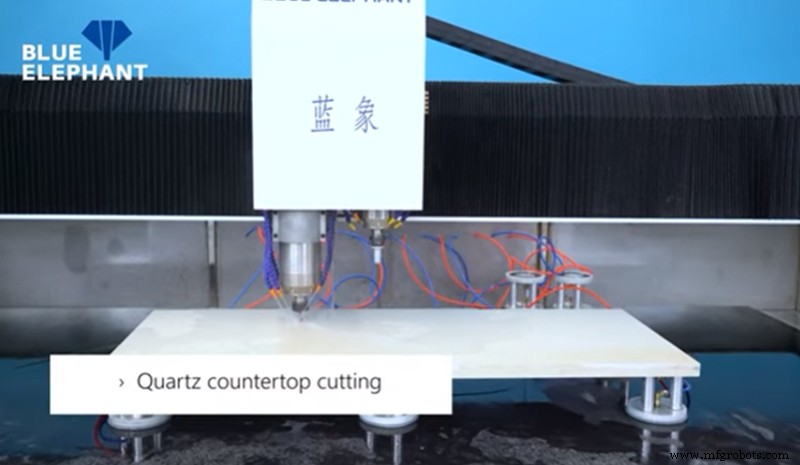

Découpe de comptoir en quartz

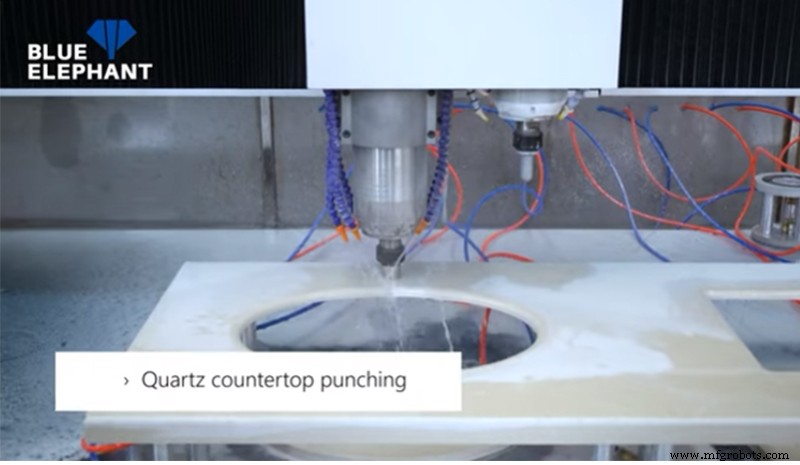

Poinçonnage de comptoir en quartz

Considérations relatives aux machines

• Ajustez la profondeur de coupe en fonction de l'épaisseur du matériau.
• Assurez-vous que le système de refroidissement est opérationnel pour éviter toute surchauffe.
• Maintenez une distance de sécurité par rapport aux lames en rotation ; éteignez toujours pendant la maintenance.
• Surveillez en temps réel les bruits anormaux ou l'usure des outils.

Traitement des échantillons

Ⅴ. Machine de gravure sur pierre

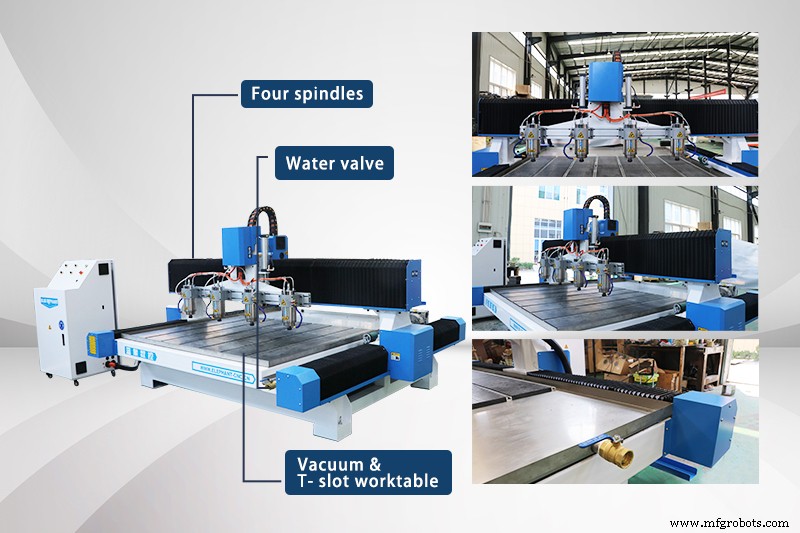

1. ELECNC‑1815S – CNC de sculpture sur pierre 3D multi-têtes

Nos équipements de gravure sont disponibles dans des configurations à une ou plusieurs têtes, comprenant des guides linéaires importés, des engrenages hélicoïdaux de haute précision et un système de redondance de support de charge. Le cadre en acier robuste et le boîtier à double couche réduisent les vibrations, garantissant une précision de positionnement inférieure au millimètre, même sous une charge de six tonnes.

Fonctionnalités

• Pulvérisation d'eau intégrée pour refroidir la broche et prolonger la durée de vie de l'outil.
• Optimisé pour les pièces en pierre, en métal et en bois dur.
• Le boîtier antipoussière et antistatique protège l'électronique de commande.

Paramètres

Modèle :ELECNC1815‑4S
Déplacement X/Y :1 800 × 1 500 mm (options jusqu'à 4 000 mm)
Course Z :200 mm (options jusqu'à 500 mm)
Broche :3 kW refroidie par eau, 24 000 tr/min (4,5/5,5/6 kW en option)
Onduleur : 3,7 kW Fuling
Contrôle : Mach3, moteurs pas à pas YASKAWA
Rails de guidage : Taïwan 20# ; Z :vis à billes TBI de Taiwan
Capots anti-poussière, systèmes de refroidissement et de lubrification intégrés

Considérations relatives aux machines

• Gardez la zone d'opération propre pour éviter les glissades.
• Remplacez immédiatement les outils usés ; évitez de couper avec des mèches émoussées.
• Connaître l'emplacement de l'arrêt d'urgence pour un arrêt rapide.

Exemple de vitrine

Ⅵ. Perspectives d'avenir pour les équipements de traitement en profondeur de la pierre

La demande de pierre continue de croître avec l’urbanisation et l’expansion des infrastructures. La durabilité esthétique de la pierre la positionne à l’avant-garde de la décoration architecturale haut de gamme. Par conséquent, l'industrie du traitement en profondeur s'oriente vers une plus grande efficacité et des solutions plus intelligentes basées sur l'IA, offrant ainsi un vaste horizon de croissance et d'innovation.

Ⅶ. Conclusion

La gamme 2024 de Blue Elephant – scies à pont à cinq et quatre axes, centres d'usinage avancés et plates-formes de gravure polyvalentes – combine un contrôle qualité rigoureux avec un support après-vente complet. Associez-vous à nous pour améliorer vos capacités de traitement de la pierre.

Pour plus d'informations, visitez https://www.elephant-cnc.com/ ou contactez-nous via WhatsApp au +86‑15064026772.
