Cette vidéo vous montrera comment commencer à transformer votre scierie en un système de numérisation et de mesure 2D à l'aide du shareware Tormach ScanCAD avec une caméra USB standard bon marché.

Premiers pas avec le scanner CNC

Dans cette vidéo, un machiniste cnc scanne un composant puis l'usine.
Parle de différentes caméras qui peuvent être utilisées à des fins de scannage.

Présentation du scanner CNC Tormach

Le scanner CNC Tormach transforme votre PCNC en un scanner optique 2D haute résolution et en un système de rétro-ingénierie. Il s'agit d'un outil unique qui a des centaines d'utilisations, y compris la fabrication d'outils, l'art, la réparation et la restauration, la mesure de précision et l'assurance qualité, pour n'en nommer que quelques-unes.

Comment fonctionne le scanner CNC Tormach ?

Le scanner CNC utilise un plugin Mach3 pour prendre une série de photos où la caméra est automatiquement positionnée pour chaque photo avec un mouvement CNC. Une photomosaïque à l'échelle dimensionnelle est ensuite assemblée en assemblant des photographies pour créer une image plus grande.

Une fois la photomosaïque assemblée, elle peut être ouverte dans Tormach CNC Scan CAD, un simple programme de CAO 2D avec des fonctionnalités de base pour mesurer les distances et tracer des formes. Ces informations peuvent être exportées sous forme de fichier .DXF standard de l'industrie vers d'autres programmes de CAO/FAO pour un travail ultérieur.

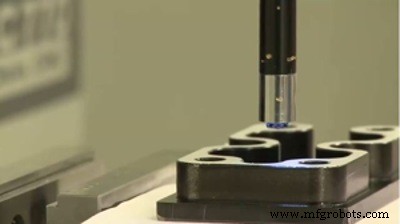

Le scanner CNC utilise une caméra de microscope USB à mise au point réglable montée sur broche qui comprend notre système de montage à changement rapide Tormach Tooling System®. Il est également compatible avec n'importe quelle fraiseuse CNC qui utilise le logiciel de contrôle Mach 3. Nécessite une broche capable de supporter une tige de ¾", telle que R8 ou MT-3.
