Tournage et fraisage CNC :un guide rapide pour comprendre leurs différences

La plupart des machines CNC utilisent des logiciels de CAO et de FAO pour fabriquer des composants précis et précis. Cependant, le principal défi des industries manufacturières modernes est de comprendre le fonctionnement de ces machines. Le tournage et le fraisage CNC restent les processus d'usinage CNC les plus courants que les fabricants appliquent pour fabriquer divers composants.

Bien que les opérations de tournage-fraisage se chevauchent, elles appliquent des méthodes d'usinage distinctes. Continuez à lire pendant que nous examinons les différences entre le tournage CNC et le fraisage CNC et leurs applications pour vous aider à faire un choix éclairé.

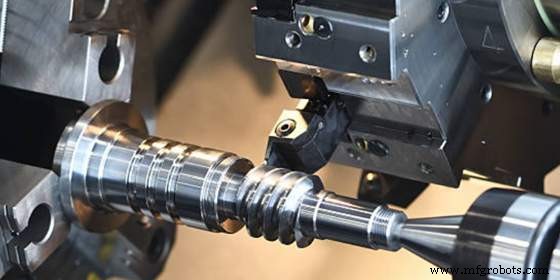

Qu'est-ce que le tournage CNC ?

Le tournage est une forme populaire de processus d'usinage CNC. Les bases du tournage CNC consistent à fixer des matériaux appropriés dans un mandrin rotatif. En même temps, les outils de coupe amenés à la pièce enlèvent le matériau jusqu'à ce que la forme souhaitée soit formée. Généralement, les tours CNC ou les centres de tournage s'appliquent aux opérations de tournage.

Avant l'avènement des programmes informatiques, les fabricants utilisaient les tours à la main, ce qui les rendait plus exigeants en main-d'œuvre. Ainsi, le développement innovant de la commande numérique par ordinateur (CNC) utilise un logiciel préprogrammé pour automatiser divers processus sur des pièces appropriées. Ils comprennent le perçage, l'alésage, le rainurage, le tronçonnage, le surfaçage, le moletage, etc.

Un tour CNC comprend un mandrin et des outils de coupe multi-tailles. Avant d'utiliser la machine, le machiniste doit régler la vitesse, l'avance, la profondeur et d'autres instructions importantes de la fraise pour obtenir automatiquement le composant de forme souhaité. Pendant les opérations de tournage, le mandrin aide à maintenir la pièce en place, tandis que les outils de coupe fixés à une tourelle se déplacent vers la pièce en rotation pour enlever l'excédent de matière si nécessaire.

La plupart des fabricants utilisent des tours CNC avec une seule tourelle et appliquent des outils de coupe appropriés individuellement pour réaliser de nombreux projets d'un côté. Dans d'autres cas, certains experts utilisent également des centres de tournage avec une broche principale et une contre-broche pour des opérations plus rapides. Dans cette configuration, la broche principale usine modérément la matière. Il est ensuite dirigé vers la contre-broche pour parfaire le travail de l'autre côté du composant souhaité.

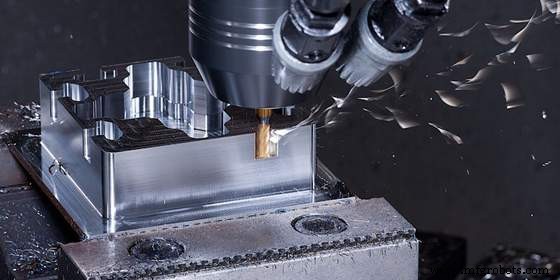

Qu'est-ce que le fraisage CNC ?

Les bases du fraisage CNC impliquent l'utilisation d'un logiciel informatique pour automatiser et contrôler les outils de fraisage. Il combine divers processus tels que le surfaçage, le fraisage angulaire ou le fraisage simple pour fabriquer des composants exacts à partir de matériaux appropriés.

Une fraiseuse CNC comprend une broche verticale et une tête rotative qui contient une fraise rotative alimentée vers la pièce. Pendant les opérations de fraisage CNC, la fraiseuse maintient la pièce immobile sur le banc de la machine. Ensuite, les outils de coupe multipoints rotatifs sont acheminés vers la surface de la pièce pour éliminer progressivement les matériaux en excès dans une configuration contrôlée jusqu'à ce que presque toutes les formes souhaitées soient formées.

De plus, les fraiseuses CNC sont disponibles dans différentes configurations. Ils comprennent les fraiseuses 3, 4 ou 5 axes. Alors que la fraiseuse CNC 3 axes traditionnelle dirige l'outil de coupe dans trois angles - X, Y et Z, la fraiseuse CNC 5 axes moderne permet à l'outil de coupe de se déplacer dans jusqu'à cinq directions.

Notez que plus le nombre d'angles ou d'axes de coupe est élevé, plus la dimension de la flexibilité est grande, permettant aux fraiseuses CNC de fabriquer des composants personnalisés avec une géométrie complexe et des détails complexes. De cette façon, vous constaterez que l'utilisation de la machine 5 axes est plus coûteuse en raison de ses fonctionnalités flexibles, ce qui a un impact sur le coût final des composants usinés complexes.

Fraisage vs tournage :quelles sont les différences ?

La différence la plus significative entre le fraisage CNC et le tournage CNC réside dans le mouvement de l'outil de coupe et de la pièce. Dans les opérations de tournage CNC, la pièce tourne ou tourne à une vitesse définie, tandis que la coupe reste immobile. D'un autre côté, le fraisage CNC consiste à maintenir la pièce dans une position fixe pendant que l'outil de coupe tourne autour d'elle pour soustraire les matériaux en excès.

En bref, cette variation du mouvement de l'outil de coupe ou de la pièce reflète les différences de dimensions et de formes que chaque méthode d'usinage peut produire au mieux. Vous trouverez ci-dessous quelques autres différences notables entre le tournage CNC et le fraisage :

Caractéristiques de l'outil

Le tournage CNC utilise un outil de coupe à un seul point, tandis que les processus de fraisage CNC utilisent des outils de coupe multipoints.

Opérations d'usinage

Le fraisage CNC comprend des processus d'usinage tels que le fraisage simple, angulaire et surfacique, tandis que le tournage CNC comprend des opérations d'usinage telles que le rainurage, l'alésage, le perçage, le tournage droit et conique, le filetage et le moletage.

Formes produites

Le tournage CNC est le mieux adapté à la production de composants avec des formes à symétrie axiale. Ils comprennent des cylindres, des disques, des cônes et des polygones. Pendant ce temps, le fraisage CNC peut produire des composants avec des formes symétriques et non symétriques.

Matériaux compatibles

Le tournage CNC est hautement adaptable à de nombreux matériaux, y compris les métaux, les plastiques et le bois. Au contraire, le fraisage CNC a une compatibilité plus sélective avec les matières premières. Par conséquent, les experts utilisent généralement le fraisage CNC pour des matériaux tels que l'aluminium, l'acier inoxydable, l'acier au carbone, le titane et le nylon.

Fraisage ou tournage :quand choisir le bon ?

Même si les machines CNC offrent de nombreux avantages, les fabricants doivent examiner les exigences de conception avant de choisir l'opération d'usinage CNC la mieux adaptée à chaque projet de fabrication. En cas de doute, un machiniste expert peut vous guider dans le choix du processus d'usinage CNC approprié pour votre projet de fabrication. Voici quelques conseils utiles pour vous guider dans le choix du bon procédé d'usinage :

Quand choisir le fraisage CNC ?

Le fraisage CNC utilise des outils de coupe rotatifs pour soustraire des matériaux sur une pièce fixe. Ainsi, les experts choisissent souvent le fraisage CNC pour les projets de fabrication qui ne nécessitent pas de composants cylindriques. Cela étant dit, vous pouvez appliquer le fraisage CNC dans l'usinage de surfaces planes ou irrégulières. De plus, vous pouvez mieux choisir le fraisage CNC pour les processus de finition secondaires car il offre des caractéristiques de conception bien définies.

Quand choisir le tournage CNC ?

Le tournage CNC consiste à faire tourner la pièce pendant que l'outil de coupe entre en contact pour éliminer les matériaux en excès. Pour cette raison, les machinistes experts choisissent le tournage CNC pour les projets de fabrication qui nécessitent des profils cylindriques ou ronds. De plus, la rotation à grande vitesse et la large compatibilité des opérations de tournage CNC avec différents matériaux le rendent le mieux adapté à la production à grande échelle de pièces tubulaires.

Fraisage contre tour :applications dans la fabrication de pièces personnalisées

Les fraiseuses et les tours CNC s'appliquent aujourd'hui à de nombreuses opérations d'usinage dans plusieurs industries. Ils comprennent les industries électriques, du travail du bois et des métaux, de l'automobile, de la médecine, de l'aérospatiale, de la moto, etc. Vérifiez l'application des fraiseuses CNC et des tours CNC dans la fabrication de pièces personnalisées ci-dessous :

Applications de fraisage CNC

• Pièces moteur
• Engins
• Raccords
• Instruments médicaux
• Parenthèses
• Boîtiers
• Pompes à eau, etc.

Applications de tour CNC

• Arbres ronds
• Buses
• Arme à feu
• Joints à rotule
• Rouleaux
• Turbines
• Brides pour poutres et tuyaux, etc.

Nécessite le fraisage plutôt que le tournage :WayKen peut gérer les deux

Le tournage CNC est généralement utilisé pour les pièces avec des caractéristiques rondes, tandis que le fraisage CNC est plus adapté aux autres formes. Si vous ne savez pas quel processus utiliser, les experts en usinage de WayKen peuvent vous aider à choisir le bon service d'usinage CNC pour votre projet.

De plus, dans certains cas, le fraisage CNC et le tournage CNC peuvent être combinés pour obtenir les meilleurs résultats. Ainsi, que votre projet nécessite un tournage ou un fraisage, grâce à notre vaste expérience en usinage, vos besoins peuvent être satisfaits à un niveau élevé. Obtenez un devis aujourd'hui et discutez des détails avec nos ingénieurs.

Conclusion

Les machines CNC sont devenues un incontournable dans de nombreuses entreprises manufacturières. Ces machines informatisées intègrent un logiciel préprogrammé pour automatiser les opérations d'usinage, rendant ainsi la plupart des processus de fabrication plus efficaces, plus rapides et précis.

Le fraisage et le tournage CNC restent les opérations de fabrication CNC les plus populaires. Même si les deux processus présentent certaines similitudes CNC, il y a beaucoup plus dans leurs méthodes d'usinage qu'il n'y paraît. Ainsi, cet article examine les différences entre le tournage et le fraisage CNC et leur application dans la fabrication de composants personnalisés.

Qu'est-ce qui est le mieux ? Un tour ou une fraiseuse ?

Cela dépend principalement de votre projet de fabrication. Un tour CNC est le plus adapté à la fabrication continue de composants cylindriques en raison de son efficacité et de ses performances de production supérieures. À l'inverse, une fraiseuse CNC sera plus performante qu'un tour lors de l'application de fonctions de finition à un composant conçu sur mesure.

Le tournage est-il moins cher que le fraisage ?

Dans une large mesure, les fabricants ont tendance à fabriquer des produits tournés à un coût bien inférieur à celui des composants usinés. En effet, les procédures de tournage CNC permettent la production efficace de diverses pièces dans un court laps de temps, minimisant ainsi les coûts supplémentaires dus aux erreurs de fabrication.

Quelles sont les similitudes entre le fraisage et le tournage ?

-Fraisage et tournage CNC pour utiliser la technologie informatique pour automatiser et contrôler les machines-outils. Par conséquent, ils minimisent tous les deux les erreurs humaines pour livrer le faible volume de produits de qualité dans un court laps de temps.

-Les deux processus utilisent des techniques de fabrication soustractives.

-Les deux opérations d'usinage génèrent de la chaleur et nécessitent souvent des fluides pour réduire la chaleur.

-Les opérations de fraisage et de tournage sont compatibles avec des pièces telles que l'aluminium, le titane, l'acier, le cuivre et une gamme de thermoplastiques.
