ws2812 VS ws2812b - Quelle est la différence entre les bandes LED RVB adressables ?

Les bandes LED RVB intelligentes, les circuits imprimés personnalisés ou les modules sont populaires dans le développement de produits électroniques. En plus d'être bon marché, ils ont une luminescence brillante, un brochage et une empreinte pratiques et un protocole facile à utiliser. La famille WS28XX relève de la bande LED RVB intelligente. Par exemple, nous avons la puce WS2811, la LED WS2812 et WS2813. Aujourd'hui, nous allons discuter des différences entre WS2812 VS WS2812B.

Diverses bandes lumineuses LED

Présentation de ws2812 VS ws2812b

WS2812

Bande lumineuse LED numérique WS2812

WS2812 est une bande LED applicable dans plusieurs projets en raison de sa bonne cohérence des couleurs, de sa luminosité élevée et de sa faible tension de commande. De plus, la LED est de faible puissance (alimentation 5V), économise de l'énergie, est durable et présente des avantages de protection de l'environnement.

Par conséquent, l'intégration d'une puce de contrôle dans WS2812 LED conduit à une installation pratique, à un petit volume et à un circuit simple. Sa production est par WorldSemi.

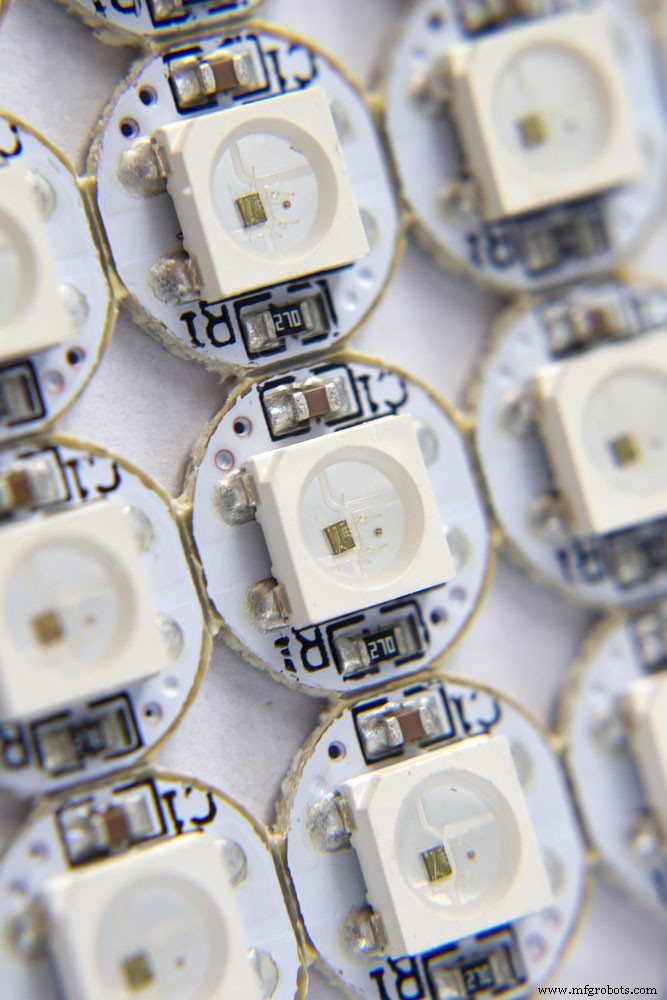

DEL WS2812B

(DEL TWS2812B)

La bande WS2812B, d'autre part, est une version améliorée de la conception WS2812 avec une efficacité et une stabilité améliorées. Il s'agit d'une source de lumière LED à contrôle intelligent qui intègre une puce RVB et un circuit de contrôle dans un seul boîtier de composants 5050.

De plus, il dispose d'un circuit intégré interne intégré aux LED pour faciliter la communication via une interface à 1 fil. En outre, il amplifie le lecteur à l'aide d'un circuit de remodelage du signal et d'un verrou de données de port numérique intelligent.

Étant une bande lumineuse à LED numérique, les LED adressables ont des pilotes intégrés pour permettre un contrôle individuel de la luminosité et de la couleur des LED. En d'autres termes, une LED peut être différente en termes de luminosité et de couleur par rapport à celle qui se trouve à côté. Cela contribue à des effets d'éclairage agréables et complexes.

ws2812 VS ws2812b :Comparaison des propriétés mécaniques

Malgré une taille similaire, la bande WS2812B a un numéro PAD à quatre broches, tandis que le WS2812 a six broches. La diminution des broches entraîne une augmentation de l'espacement entre les pattes adjacentes. Parfois, cela peut poser des problèmes comme un court-circuit, réduisant les applications de circuit.

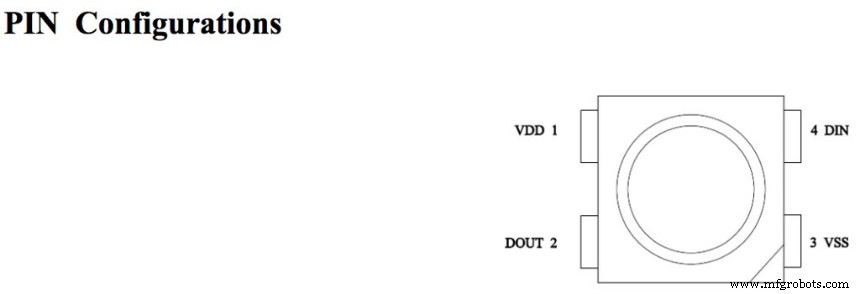

Fiche technique WS2812B Mini (brochage)

Ensuite, les broches VSS et VDD (source d'alimentation ou alimentation) sont diagonales. Lorsqu'il y a une plus grande capacité de puissance, la stabilité augmente.

De plus, il y a une large masse et une grande puissance en raison de la zone de disposition du circuit imprimé de la puissance portant la feuille de cuivre.

ws2812 vs ws2812b :LED plus lumineuses et uniformité des couleurs améliorée

Deuxièmement, l'un des plus grands avantages de la puce LED WS2812B par rapport au WS2812 est l'amélioration de l'uniformité des couleurs et des niveaux de luminosité plus élevés.

ws2812 vs ws2812b :Structure interne améliorée

La puce WS2812B surpasse WS2812 dans sa structure. Les fabricants ont séparé la lumière RVB et les circuits de contrôle tout en modifiant la structure. En conséquence, le contrôle est plus robuste et les performances de dissipation thermique améliorées.

De plus, comme les deux modules ne sont pas liés, ils fonctionnent indépendamment avec une courte distance de ligne. À son tour, il y a encore plus de stabilisation.

5. ws2812 IV ws2812b :comparaison des performances de sécurité (circuit de protection contre l'inversion de polarité)

Enfin, WS2812B dispose d'un circuit de protection inverse supplémentaire par rapport à W22812. Le circuit vous permet d'inverser la connexion d'alimentation, c'est-à-dire les broches de masse et d'alimentation, sans endommager le produit. Ainsi, vous augmentez la stabilité du produit.

La fonction de circuit de protection est importante lorsque vous travaillez avec des bandes, et vous avez besoin d'alimentations externes ayant des intensités nominales élevées.

Conclusion

C'est un récapitulatif pour aujourd'hui, mais n'oubliez pas de toujours nous contacter pour en savoir plus sur le fonctionnement des bandes lumineuses à LED RVB.
