Comment câbler un panneau solaire et des batteries en série pour un système 24 V

Connexion en série de panneaux solaires et batteries avec système UPS automatique - Installation 24V

Dans ce didacticiel d'installation de câblage de panneaux solaires, nous montrerons comment câbler deux panneaux solaires et des batteries en série avec un onduleur/onduleur automatique pour une charge de 120 V-230 V CA, une charge de batterie et une connexion directe. Charge CC du contrôleur de charge.

Les panneaux photovoltaïques et les batteries sont disponibles dans la gamme 12-23-36 V, etc. Le plus courant est le système 12 V. De toute évidence, la connexion en série est moins courante pour l'installation de panneaux solaires et de batteries car le système ne fera qu'augmenter le niveau de tension (de 12VDC à 24VDC) qui n'est applicable que dans un système d'onduleur 24V. En d'autres termes, une charge supplémentaire ne peut pas être absorbée par ce système et le processus de charge de la batterie sera lent par rapport à la connexion parallèle. Cela est dû à la même capacité d'ampérage en connexion en série pour les batteries et les panneaux photovoltaïques.

La plupart des panneaux solaires et des batteries sont disponibles en 2/24/36V, etc. Si vous souhaitez ajouter une capacité supplémentaire au système, vous devrez câbler le système en configuration parallèle. Supposons qu'une seule batterie alimente un ventilateur de plafond pendant 6 heures. Le même ventilateur peut être alimenté pendant 12 heures (presque le double) par deux batteries (ayant la même capacité) connectées en parallèle. De plus, les deux panneaux solaires connectés en parallèle chargeront les batteries rapidement et alimenteront une charge supplémentaire.

• Article connexe : Comment câbler un panneau solaire et des batteries en parallèle pour un système 12 V

Cette configuration est nécessaire dans le cas d'un système d'onduleur 24 V. Pour cette raison, nous devons câbler les panneaux PV et les batteries 12V en série pour obtenir le niveau de tension souhaité. N'oubliez pas que vous pouvez câbler plusieurs panneaux solaires et batteries en série, en parallèle ou en série parallèle pour les systèmes 12 V, 24 V, 36 V ou 48 V CC.

Nous savons que le courant dans la connexion en série est le même alors que le niveau de tension est différent, c'est-à-dire que la tension est additive dans la connexion en série. De cette façon, le niveau de tension des panneaux solaires et des batteries s'additionnerait. En d'autres termes, le 12VDC du panneau solaire et des batteries (en série) aurait :

V₁ + V₂ + V₃ ……+ V_n

c'est-à-dire

12 V + 12 V =24 V.

Alors que l'ampère heure (Ah) de la batterie ainsi que le courant dans les panneaux solaires restent les mêmes (connexion en série)

I₁ =I₂ =I₃ ……Je_n

5A =5A =5A … (Panneaux solaires)

100Ah =100Ah =100Ah … (Batteries)

Remarque : La capacité en ampères-heures (Ah) des batteries (ainsi que le niveau de tension des panneaux solaires) doit être la même pour toutes les batteries lors de leur connexion en série ou en parallèle.

De cette façon, nous obtenons le 24V DC requis pour notre système d'onduleur 24V DC. La sortie de l'onduleur (120 ou 230 VCA) est directement connectée à la charge CA (c'est-à-dire les ventilateurs, les ampoules, etc.). De plus, vous pouvez alimenter la charge CC directement connectée aux bornes de sortie CC du contrôleur de charge solaire.

Pour câbler deux ou plusieurs panneaux solaires et batteries en série, connectez simplement la borne positive du panneau solaire ou de la batterie à la borne négative du panneau solaire ou de la batterie et vice versa (respectivement) comme indiqué dans la figure ci-dessous.

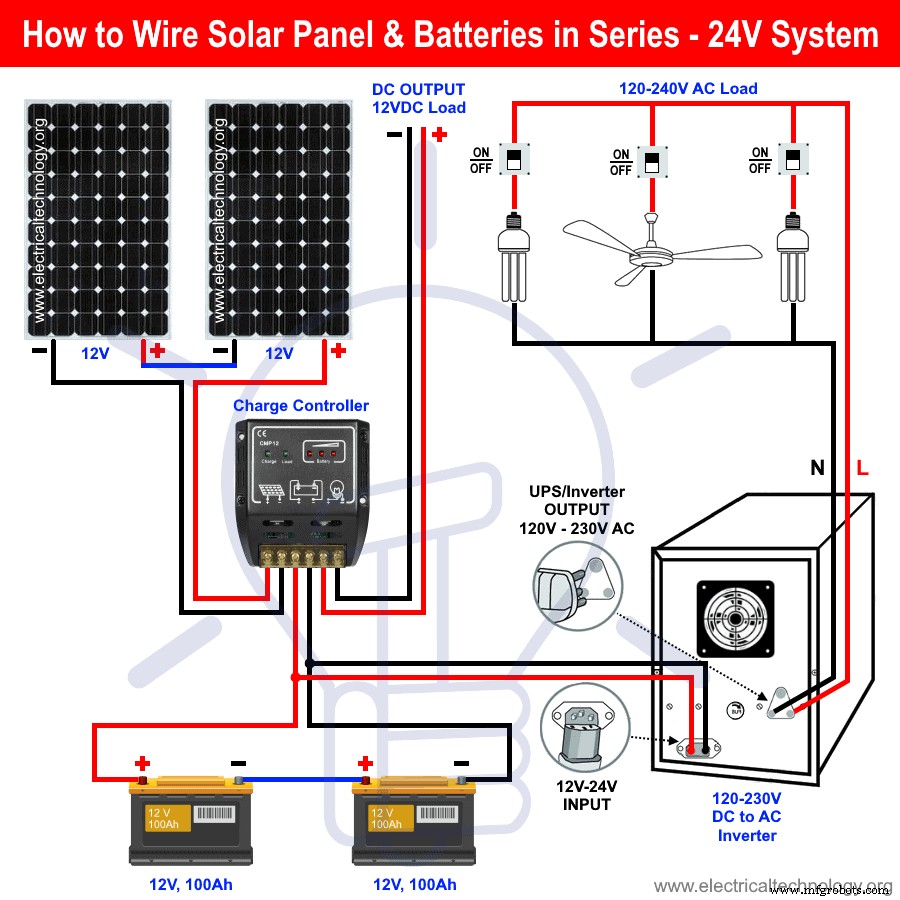

Le schéma de câblage suivant montre que le panneau solaire chargera la batterie et alimentera la charge CA via les batteries et l'onduleur. Pendant l'ombrage/la nuit (lorsqu'il n'y a pas de production d'énergie à partir de panneaux solaires), la batterie sera utilisée comme alimentation de secours et alimentera la charge CA via l'onduleur. Tout ce processus est automatiquement effectué via UPS, c'est-à-dire qu'aucune action manuelle ou commutateur/interrupteur ATS n'est nécessaire pour allumer/éteindre plusieurs charges.
