Installation de câblage électrique monophasé à domicile - NEC et IEC

Comment câbler un tableau de distribution monophasé et une unité de consommation à la maison

Distribution monophasée 120 V/230 V et câblage de panneau à domicile

Installation de câblage monophasé est le câblage le plus courant dans les bâtiments résidentiels. Dans l'alimentation monophasée (230 V au Royaume-Uni, dans l'UE et 120 V et 240 V aux États-Unis et au Canada), il y a deux câbles entrants (l'un est la ligne (aka Phase, Hot ou Live) et l'autre est le neutre) des poteaux électriques à le compteur d'énergie kWh, puis directement connecté au tableau de distribution principal (unité de consommation).

Dans ce didacticiel étape par étape, nous allons montrer comment câbler une installation d'unité de consommation monophasée à la maison du poteau électrique à un compteur d'énergie monophasé et un tableau de distribution monophasé puis Comment connecter des charges monophasées dans un système de distribution de câblage monophasé dans le système d'alimentation électrique domestique.

Avant d'entrer dans les détails, vous devrez savoir ce qu'est une alimentation monophasée et triphasée, leurs applications ainsi que le rôle du RCD , MCB , MCCB , CB , DB , MDB , Final et Sous-circuits, fusibles, interrupteurs etc. qui est déjà abordé dans nos précédents tutoriels d'installation de câblage électrique.

Tutoriels de câblage associés :

• Installation de câblage électrique triphasé à domicile – NEC et CEI
• Installation de câblage électrique monophasé dans un bâtiment à plusieurs étages
• Installation du câblage de distribution électrique triphasé et monophasé dans un immeuble à plusieurs étages

Niveaux de tension monophasés et triphasés aux États-Unis – NEC

Les différents niveaux de tension suivants sont disponibles pour les applications domestiques (résidentielles) et commerciales (industrielles) aux États-Unis, au Canada (selon NEC et CNC) et au Royaume-Uni, dans l'UE et autres pays qui suivent la CEI, par ex. Inde, Pakistan, Émirats arabes unis, Arabie saoudite, Philippines, Afrique du Sud, Nigeria, Indonésie, etc. La figure suivante à la fin de cette section vous aidera à comprendre facilement la différence entre les niveaux de tension monophasés et triphasés dans le NEC et l'IEC.

Aux États-Unis, pour le monophasé 120 V et la phase divisée ou le 240 V, l'ailette secondaire du transformateur de distribution monté sur le poteau électrique est à prise centrale, c'est-à-dire deux fils chauds (Hot 1 et Hot2) et le fil central comme Neutre. De cette façon, le niveau de tension entre Hot et Neutral est de 120 V monophasé et la tension entre deux points chauds (Hot 1 et Hot 2) est de 240 V monophasé.

Niveaux de tension monophasés aux États-Unis

• Ligne ou Chaud à Neutre =120 V,
• Chaud à Neutre =208 V, (Delta de la jambe haute)
• 2 Chaud =240 V (phase divisée),
• Chaud à neutre =277 V
• Chaud à neutre =480 V

Niveaux de tension triphasés aux États-Unis

• Trois points chauds =208 V
• Trois points chauds =240 V
• Trois points chauds =480 V

c'est-à-dire

• L₁ à N =120V, 208V, 277V ou 480V – (1-Φ)
• L₂ à N =120V, 208V, 277V ou 480V – (1-Φ)
• L₃ à N =120V, 208V, 277V ou 480V – (1-Φ)

Et

• L₁ à L₂ =208V, 240V ou 480V – (3-Φ)
• L₂ à L₃ =208V, 240V ou 480V – (3-Φ)
• L₃ à L₁ =208V, 240V ou 480V – (3-Φ)

Tutoriels de câblage associés :

• • Comment câbler un tableau de distribution combiné 3 et 1 Φ, 400 V/230 V ?
  • Comment câbler un tableau de distribution triphasé de 400 V ? CEI et Royaume-Uni

Niveaux de tension monophasés et triphasés au Royaume-Uni, UE – CEI

Dans un système de distribution de câblage triphasé (Connexion en étoile c'est-à-dire un système triphasé à 4 fils ); Les transformateurs de puissance et de distribution peuvent être câblés en étoile (Y) ou en triangle). Par exemple, la configuration de base pour les systèmes monophasés et triphasés au Royaume-Uni est de 230 V/400 V, où le primaire du transformateur de distribution monté sur le poteau électrique est connecté en connexion delta tandis que le secondaire est connecté en connexion étoile ou Y.

De cette façon, la tension entre n'importe quelle phase et le neutre est de 230 V monophasé, tandis que le niveau de tension entre trois lignes est de 400 V triphasé.

Niveaux de tension monophasés au Royaume-Uni et dans l'UE

• Phase à neutre =230 V

Tension triphasée au Royaume-Uni et dans l'UE

• Phase à phase =440 V
• Toute phase à neutre =230 V monophasé
• Entre triphasé =440 V triphasé

C'est-à-dire

• L₁ à N =230 V – (1-Φ)
• L₂ à N =230 V – (1-Φ)
• L₃ à N =230 V – (1-Φ)

Et

• L₁ à L₂ =400 V – (3-Φ)
• L₂ à L₃ =400 V – (3-Φ)
• L₃ à L₁ =400 V – (3-Φ)

Systèmes de tension d'alimentation monophasés et triphasés 120 V, 208 V, 240 V, 277 V et 480 V – NEC – US

Configurations delta de jambe haute 120 V, 208 V et 240 V

Systèmes d'alimentation monophasés et triphasés 230 V et 400 V - CEI - Royaume-Uni et UE

Tutoriels de câblage associés :

• Comment câbler une unité consommateur à charge divisée monophasée ? – RCD+RCBO
• Comment câbler une unité consommateur à double charge de 230 V ? – RCD+MCB

Exigences pour l'installation d'un essorage monophasé à domicile

Matériel requis	Nombre
Compteur d'énergie monophasé	1
MCCB bipolaire :63 A à 100 A	1
Bipolaire :63 A, courant de déclenchement de 30 mA (RCD/GFCI)	3
Disjoncteurs bipolaires :63 A	3
Disjoncteur unipolaire :20 A	6
Disjoncteur unipolaire :16 A (15 A aux États-Unis)	3
Disjoncteur unipolaire :10 A (15 A aux États-Unis)	6
Boîtiers de distribution	3
Bandes de cuivre pour connexion commune MCB	3 (segment de barre omnibus Cu)
Barre omnibus en cuivre pour liaison à la terre et à la terre	1 (segment de barre omnibus Cu)

Comment câbler un tableau de distribution principal monophasé ?

Pour câbler et installer une unité de consommation monophasée pour la distribution de l'alimentation électrique dans plusieurs sections d'une maison, suivez les étapes ci-dessous :

• Connectez le direct entrant et le neutre (L et N ) les fils du poteau électrique au compteur d'énergie monophasé. Si vous ne savez pas comment procéder, voici un didacticiel étape par étape sur le câblage d'un compteur d'énergie monophasé).
• Connectez le direct entrant et le neutre (L et N ) Branchez le disjoncteur bipolaire à boîtier moulé "MCCB" comme illustré à la fig. 1. Il sera utilisé comme interrupteur principal pour toutes les sections de la maison.
• Connectez le MCCB aux MCB bipolaires, RCD, MCB unipolaires respectivement pour chaque section et les fils et câbles sortants aux sous-circuits et aux sous-circuits finaux. Faites les mêmes étapes pour chaque section (3 cartes de commutation dans notre cas). Gardez à l'esprit qu'une connexion appropriée doit être effectuée pour les fils neutres et sous tension dans l'ensemble du système, comme indiqué sur la figure 1. En cas de confusion, les codes de couleur de câblage pour IEC et NEC sont donnés ci-dessous dans la section d'informations pour le câblage monophasé et triphasé.
• Maintenant, connectez les appareils électriques et les appareils avec la borne de liaison à la terre qui mène à l'électrode de terre dans le système de mise à la terre et à la terre, comme indiqué sur la figure 1.
• Effectuez les mêmes étapes pour les trois tableaux de distribution et les unités de consommation pour les autres sections, c'est-à-dire le sous-sol, le garage, etc.

Si vous devez installer une distribution secteur monophasée système dans différentes sections autour de la maison (grande surface), suivez les points importants suivants avant de le faire.

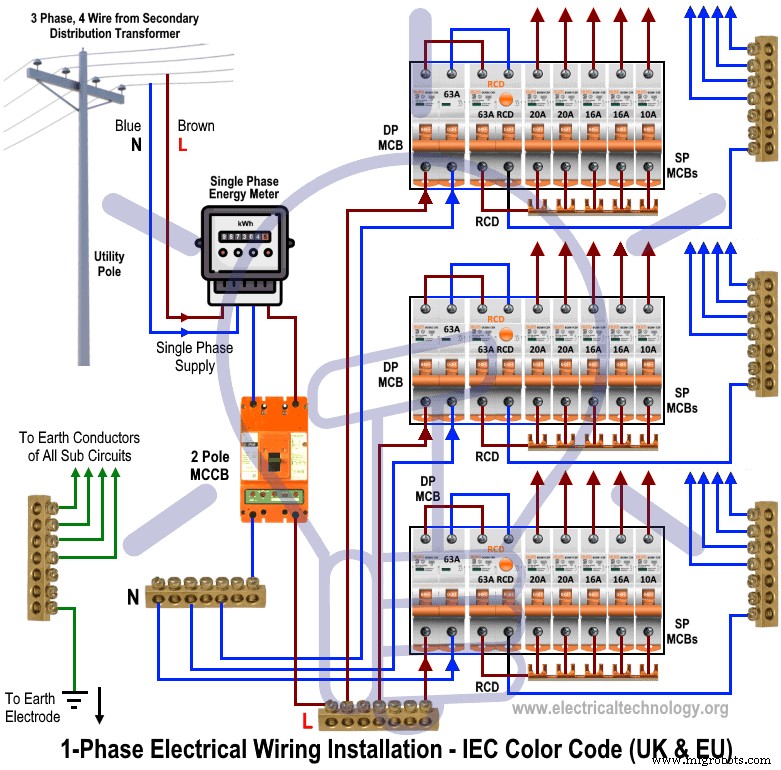

1. Comme nous l'avons montré dans la fig 1, utilisez un disjoncteur principal et des cartes séparés pour chaque section (3 sections différentes dans notre cas). De cette façon, l'alimentation électrique ne serait pas interprétée sur d'autres sections si l'un des disjoncteurs ou MCB se déclenche en raison de défauts (court-circuit, etc.). L'ensemble du système s'éteindra immédiatement si nous connectons chaque charge de section (ventilateurs, éclairage, etc.) directement au tableau de distribution principal.
2. Si nous utilisons un seul circuit au lieu de trois circuits pour chaque section, un courant élevé circulera dans tout le circuit si la charge d'une seule section augmente, ce qui provoque une surchauffe des fils et des câbles. Il peut donc y avoir un risque d'incendie électrique et de danger dû à la surchauffe des câbles dans le bâtiment. De plus, en raison de l'augmentation du courant circulant dans le câble, la chute de tension peut être augmentée et les appareils et appareils peuvent ne pas obtenir la tension appropriée et nominale, de sorte qu'ils peuvent ne pas fonctionner correctement.
3. Utilisez la bonne taille de câble et le bon disjoncteur principal. En d'autres termes, le disjoncteur principal doit être capable de gérer les charges de toutes les sections de la maison. La même chose doit être faite pour les disjoncteurs DP et SP dans les sous-tableaux de distribution qui doivent gérer la charge (points d'éclairage, machine à laver, ventilateurs, etc.) de la section souhaitée pour les sous-circuits secondaires et finaux.

Schémas d'installation de câblage électrique monophasé selon les codes de couleur NEC

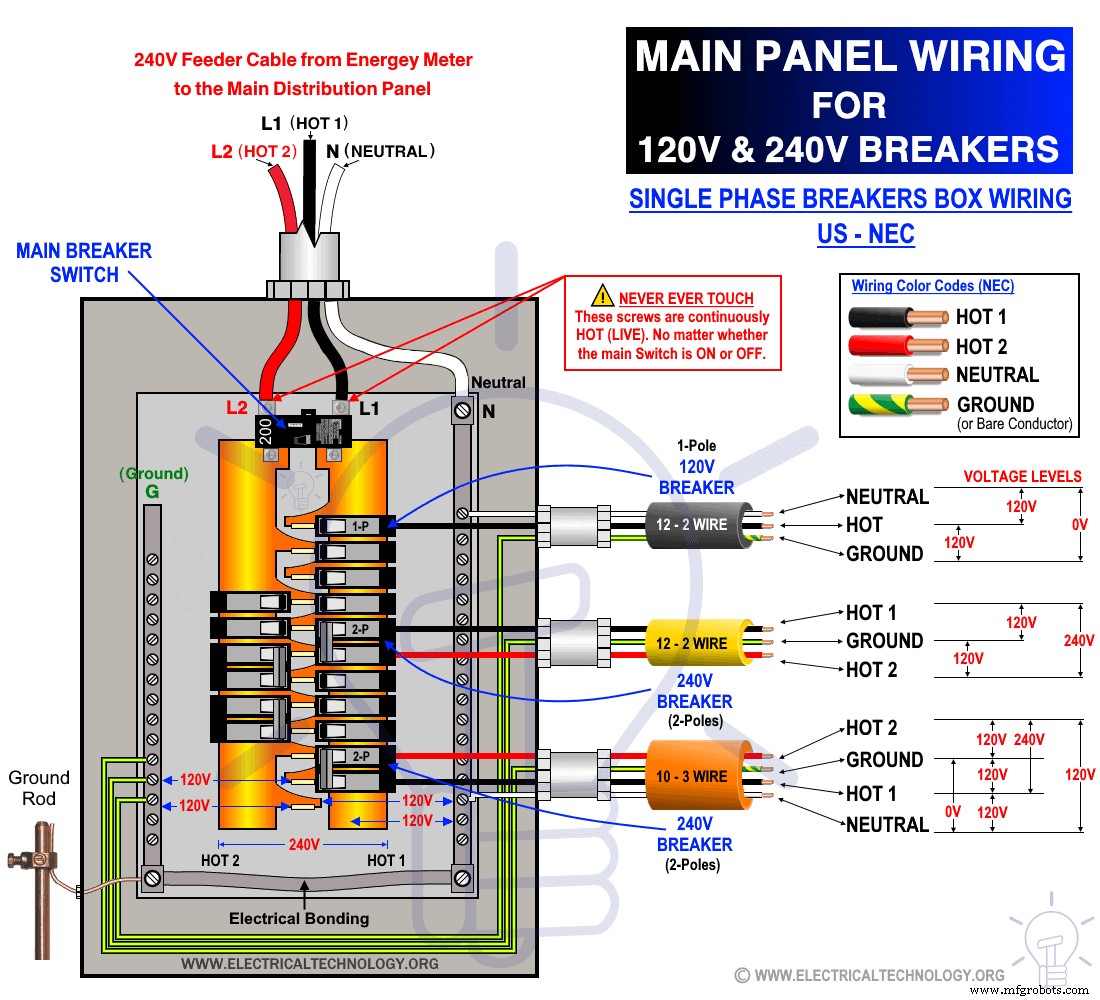

Distribution et câblage de panneaux monophasés 120 V et 240 V à la maison.

Distribution et câblage de panneaux monophasés 120 V et 208 V à la maison.

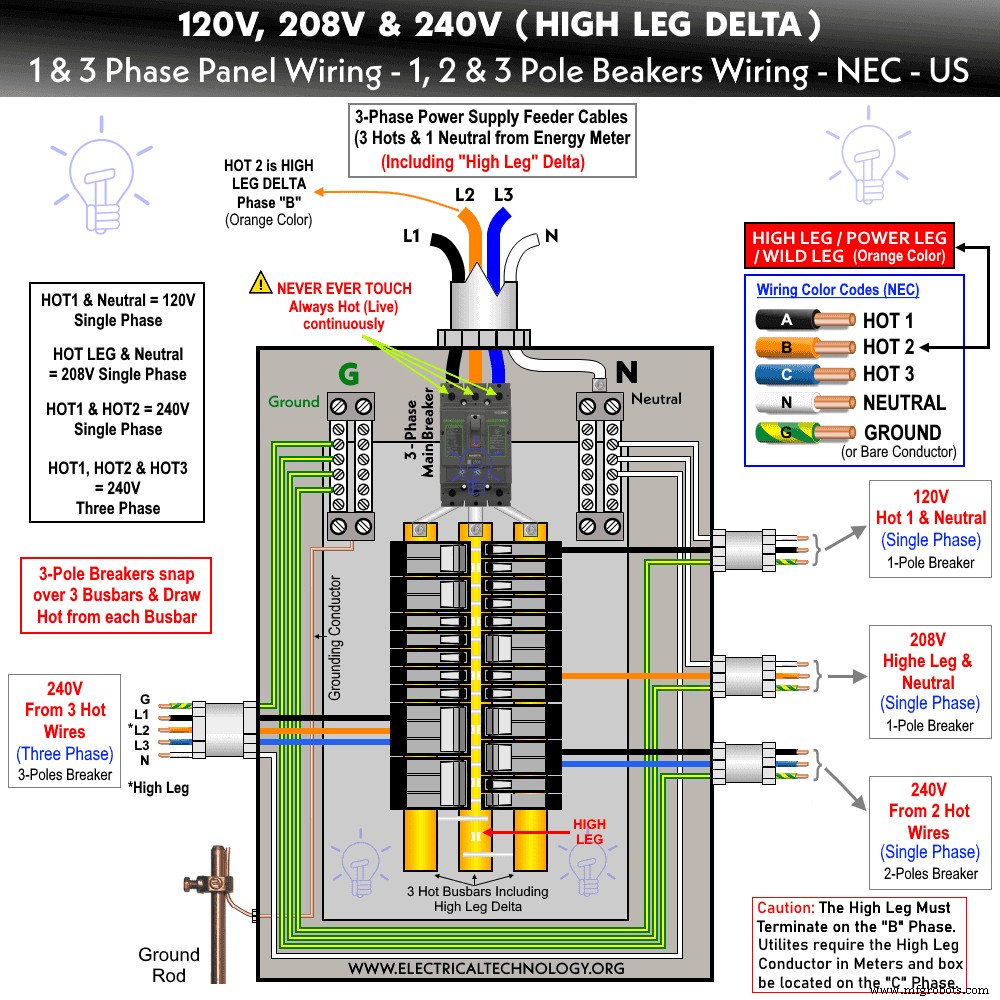

Distribution monophasée 120V &208V &240V (High Leg Delta) et câblage de panneau dans la maison.

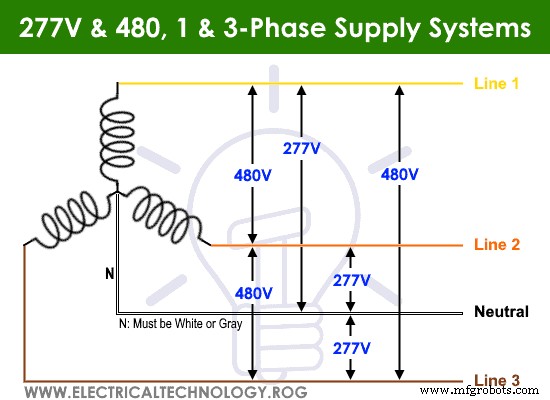

Distribution monophasée 277 V et 480 V et câblage de panneau à domicile.

Bon à savoir :il est contraire au code d'utiliser deux disjoncteurs unipolaires séparés pour les circuits 208 V ou 240 V. Si vous souhaitez toujours connecter deux disjoncteurs SP en tant que double pôle pour un circuit de 240 V, les interrupteurs des deux disjoncteurs doivent être liés et connectés ensemble, c'est-à-dire que les deux disjoncteurs SP doivent être allumés et éteints avec le même interrupteur commun. De plus, utilisez le disjoncteur, la taille de fil, les prises et les interrupteurs appropriés, etc.

Schémas d'installation du câblage électrique monophasé selon les codes de couleur CEI

Câblage de distribution monophasé 230 V et d'unité de consommation dans plusieurs sections de la maison.

Cliquez sur l'image pour l'agrandir

Câblage monophasé, unité consommateur 230 V et tableau de distribution avec DDR

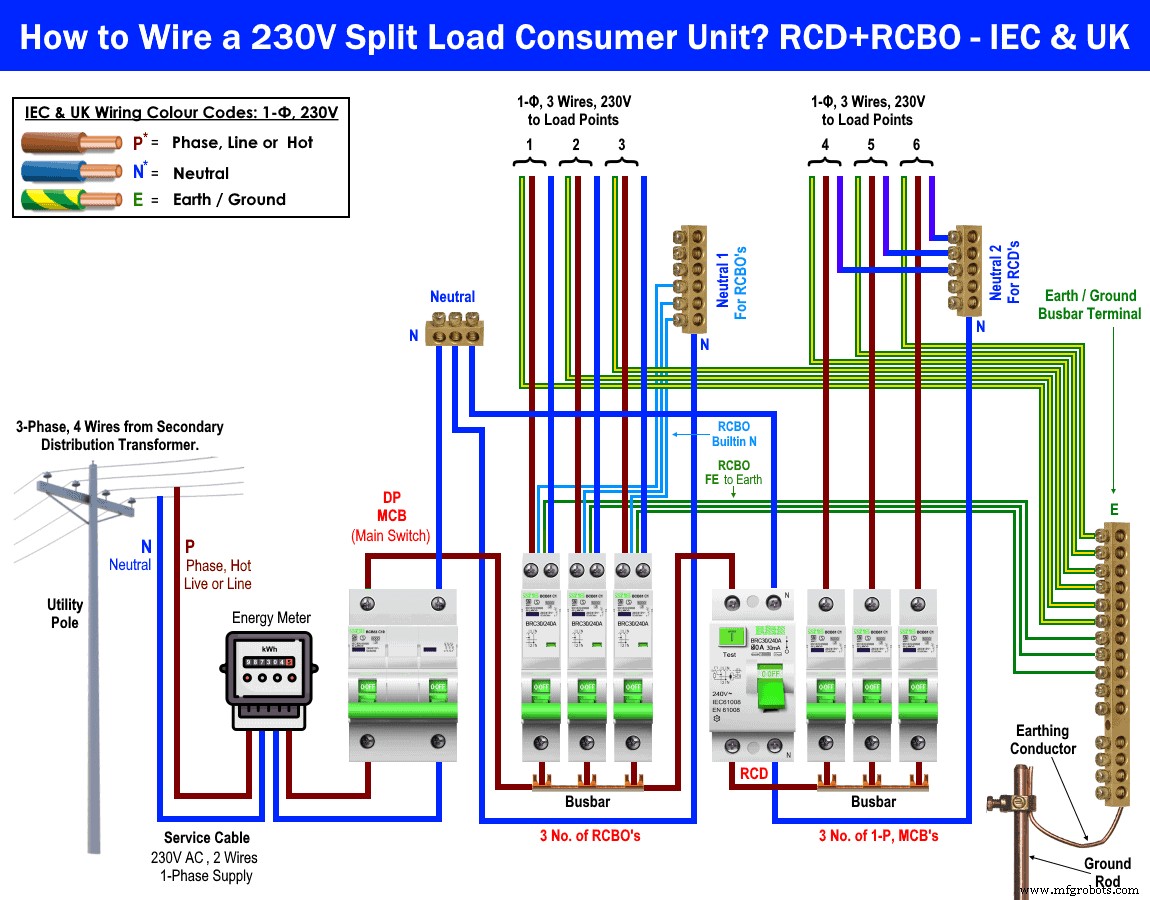

Câblage de l'unité consommateur à charge divisée 230 V monophasée et du tableau de distribution

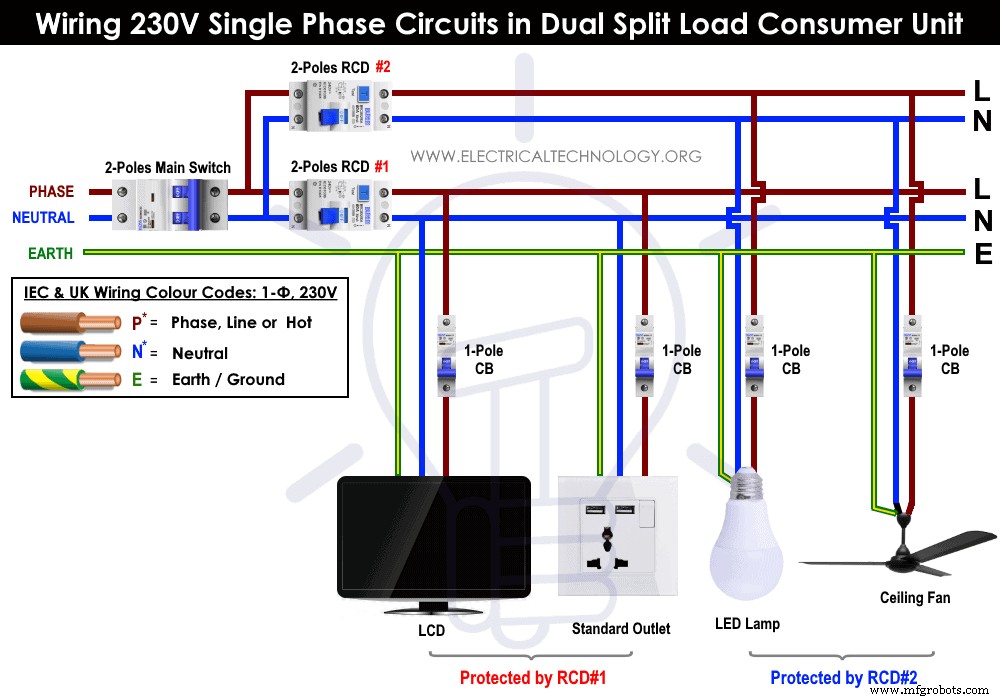

Câblage de l'unité consommateur et du tableau de distribution monophasé, 230 V à double charge

Bon à savoir : Selon les réglementations de câblage IET (Institution of Engineering and Technology) :17e édition (BS 7671:2008 - 1 : 2011), une protection RCD doit être fournie dans l'unité de consommation, à l'exception du système d'alarme de fumée et antivol.

Comment connecter des charges monophasées de 120 V dans un système de distribution de câblage monophasé ? – NEC, États-Unis et Canada

Il n'y a pas beaucoup de différence dans le câblage CEI et NEC pour les MCB monophasés et le câblage associé, c'est-à-dire une seule phase pour 240 V. En d'autres termes, une charge monophasée de 120 V peut être connectée directement au MCB unipolaire via trois fils, par ex. Noir comme chaud, blanc comme neutre et vert avec une bande jaune ou un conducteur nu comme terre de protection.

Dans le câblage monophasé 240 V, la charge peut être connectée au MCB bipolaire via trois ou quatre fils (car le neutre est toujours nécessaire dans ce cas et dépend de la conception du système) c'est-à-dire noir comme chaud 1, rouge comme chaud 2, blanc comme neutre (facultatif) et bande verte/jaune ou conducteur nu pour le fil de terre.

Vous trouverez ci-dessous quelques schémas de câblage monophasés typiques utilisés pour la distribution électrique à domicile (États-Unis d'Amérique et Canada).

Installation du câblage des circuits et disjoncteurs monophasés 120 V dans le panneau de service principal

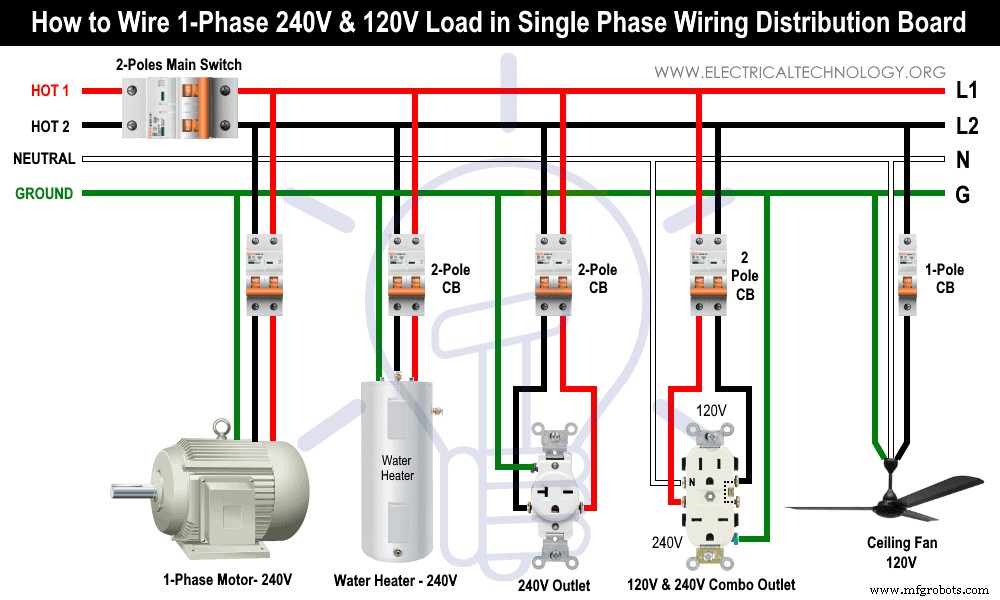

Installation du câblage des circuits et disjoncteurs monophasés 120 V et 240 V dans le panneau de service principal

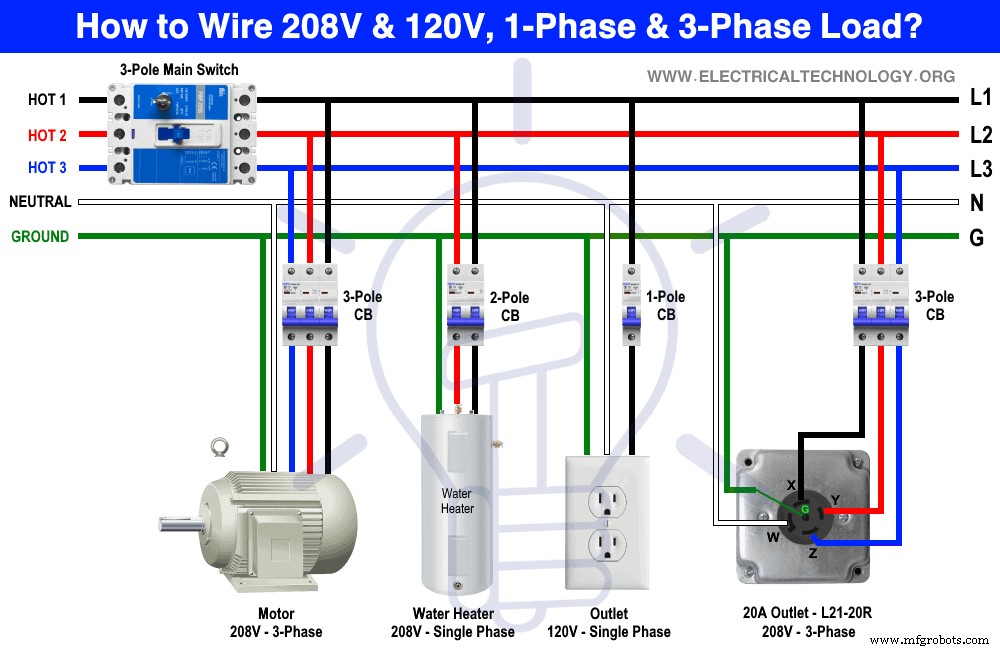

Installation du câblage des circuits et disjoncteurs monophasés 120 V et 208 V dans le panneau de service principal

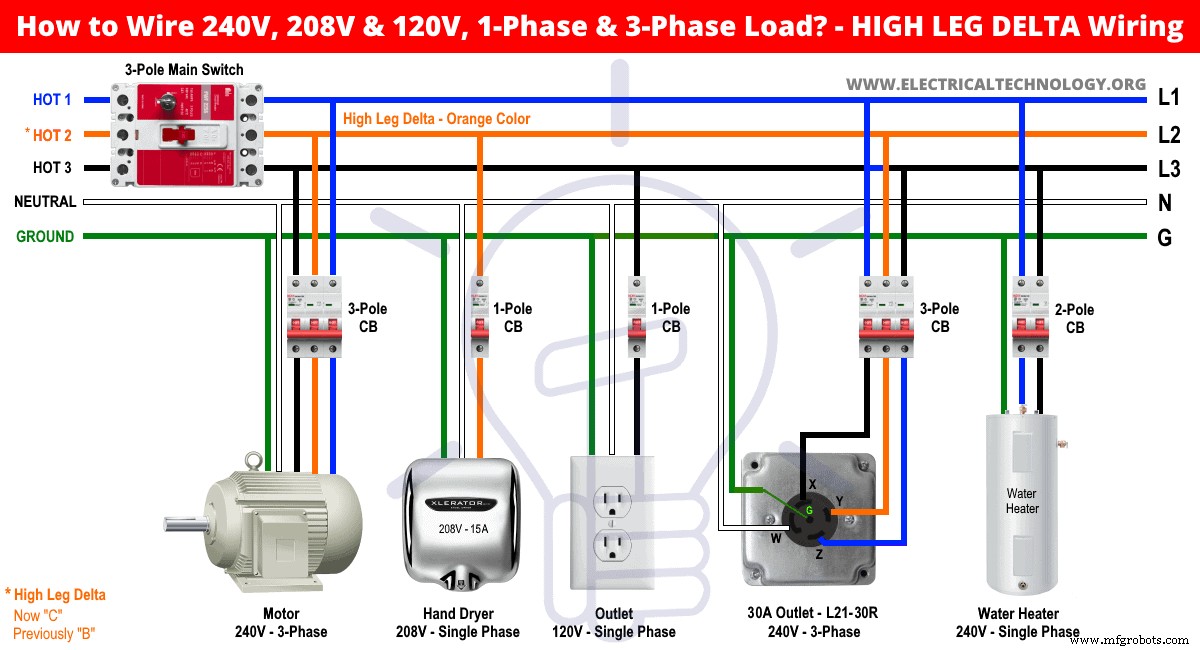

Installation du câblage des circuits et disjoncteurs monophasés 120 V, 208 V et 240 V (haut delta de jambe) dans le panneau de service principal

Installation du câblage des circuits et disjoncteurs monophasés 277 V et 480 V dans le panneau de service principal

Comment connecter des charges monophasées de 230 V dans un système de distribution de câblage monophasé ? – CEI et Royaume-Uni

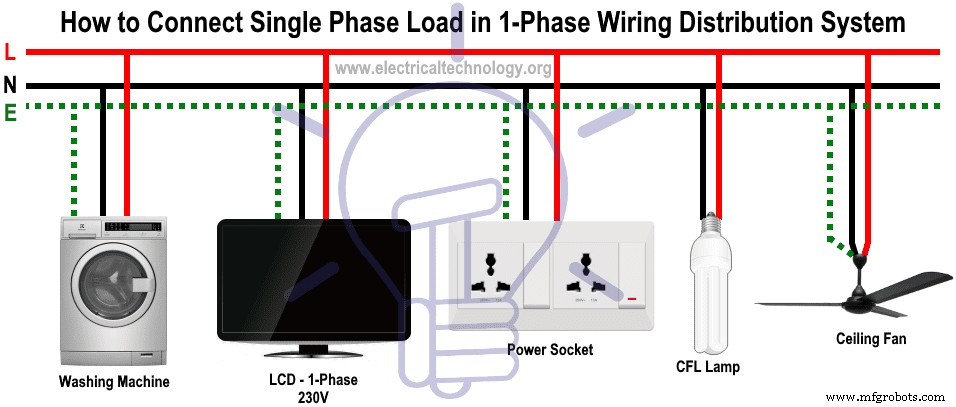

Pour les charges monophasées (230 V ou 120 V), les machines à laver, les téléviseurs, les prises de courant, les points d'éclairage, les ventilateurs, etc. peuvent être directement connectés aux fils de phase et de neutre via un câblage approprié et contrôler comme indiqué ci-dessous. Notez que la terre ou le fil de terre doit être connecté à chacun des appareils et équipements électriques connectés aux systèmes d'alimentation monophasés et triphasés pour éviter les chocs électriques et les risques.

Câblage monophasé charge 230V et MCB dans la Distribution carte et unité consommateur avec RCD.

Câblage monophasé 230 V Split Load load et MCB dans le tableau de distribution et le consommateur.

Câblage monophasé 230 V double charge de charge divisée et MCB dans le tableau de distribution et le consommateur.

Schéma de câblage du tableau de distribution monophasé à la maison

Vous trouverez ci-dessous le schéma de câblage de l'installation d'une unité de consommation monophasée dans une zone résidentielle.

Codes de couleur du câblage électrique – NEC et CEI

Nous avons utilisé le rouge pour Phase, Live ou Hot , Noir pour Neutre et Vert pour le fil de terre/terre dans le schéma de câblage monophasé typique. Vous pouvez utiliser la région spécifique ou les codes de pratique générale dans la zone locale, c'est-à-dire CEI - Commission électrotechnique internationale (Royaume-Uni , UE etc.) ou NEC (National Electrical Code [États-Unis &Canada ] voir l'article détaillé sur les codes de couleur de câblage NEC et IEC où;

NEC – États-Unis :

Monophasé 120 V CA :

• Noir =Chaud ou Ligne ,
• Blanc =Neutre
• Vert avec Jaune Conducteur filaire ou nu =Terre/Terre ou Terre de protection "PG".

Monophasé 240 V CA :

• Noir =Chaud 1 ou Ligne 1
• Rouge =Chaud 2 ou Ligne 2
• Blanc =Neutre
• Vert avec Jaune Conducteur filaire ou nu =Terre/Terre ou Terre de protection "PG".

Triphasé 208 V et 240 V CA (Delta de jambe élevée) :

• Bleu =Chaud 1 ou Ligne 1
• Orange =Chaud 2 ou Ligne 2 (au milieu)
• Noir =Chaud 3 ou Ligne 3
• Blanc =Neutre
• Vert avec Jaune Conducteur filaire ou nu =Terre/Terre ou Terre de protection "PG".

Triphasé 277 V et 480 V CA :

• Jaune =Chaud 1 ou Ligne 1
• Orange =Chaud 2 ou Ligne 2 (au milieu)
• Marron =Chaud 3 ou Ligne 3
• Blanc =Neutre
• Vert avec Jaune Conducteur filaire ou nu =Terre/Terre ou Terre de protection "PG".

CEI et Royaume-Uni :

Monophasé 230 V CA :

• Marron =Phase ou Ligne
• Bleu =Neutre
• Vert ou Vert avec Jaune bande =Terre/Terre ou Terre de protection "PE".

Triphasé 400 V :

• Marron =Phase 1
• Noir =Phase 2
• Gris =Phase 3
• Bleu =Neutre
• Vert ou Vert avec Jaune Stripe =fil de terre ou de terre comme terre de protection (PE).

Pour référence, voici les anciens codes de couleur de câblage britanniques (avant 2004) qui est toujours applicable dans d'autres pays, à savoir l'Inde, le Pakistan, les Émirats arabes unis, l'Arabie saoudite et d'autres pays arabes.

400 V triphasé

• Rouge  =Phase 1
• Jaune =Phase 2
• Bleu =Phase 3
• Noir =Neutre
• Vert  =Terre ou fil de masse.

230 V monophasé

• Rouge  =Phase
• Noir =Neutre
• Vert  =Terre ou Fil de terre.

Précautions générales et  Mode d'emploi

• L'électricité est à la fois notre amie et notre ennemie, si vous lui donnez une chance de vous tuer, rappelez-vous, ils ne la manqueront jamais. Veuillez lire toutes les précautions et instructions lors de la réalisation de ce didacticiel en pratique.
• Débranchez l'alimentation électrique (et assurez-vous qu'elle est bien coupée) avant d'entretenir, de réparer ou d'installer un équipement électrique. Pour ce faire, éteignez l'interrupteur principal de l'unité de consommation principale ou du tableau de distribution.
• Ne vous tenez jamais debout ou ne touchez jamais des pièces humides et métalliques pendant la réparation ou l'installation.
• Lisez attentivement toutes les précautions et instructions et suivez-les strictement lors de la réalisation de ce didacticiel ou de tout autre travail pratique lié aux travaux électriques.
• Utilisez toujours des câbles et des fils de la bonne taille, des prises et des interrupteurs de la bonne taille et des disjoncteurs de la bonne taille. Vous pouvez également utiliser le calculateur de taille de fils et de câbles pour trouver la bonne taille de jauge.
• N'essayez jamais de jouer avec l'électricité (car elle est dangereuse et peut être mortelle) sans conseils et soins appropriés. Effectuez les travaux d'installation et de réparation en présence de personnes expérimentées ayant de vastes connaissances et de bonnes pratiques qui savent comment faire face à l'électricité.
• Faire soi-même des travaux d'électricité est dangereux et illégal dans certains cas. Contactez l'électricien agréé ou le fournisseur d'alimentation électrique avant de procéder à tout changement/modification des connexions de câblage électrique.
• Le tableau de distribution ne doit pas être installé à 2,2 mètres (84 pouces =7 pieds) tandis que le sectionneur doit être installé à 1,82 mètre (72 pouces =6 pieds) au-dessus du sol, doit être protégé de la corrosion et loin des zones aqueuses. Tous les fils doivent être couverts dans le panneau (c'est-à-dire qu'ils ne doivent pas pendre à l'extérieur du panneau). Enfin, il doit y avoir un panneau de sécurité près du tableau de distribution.
• L'auteur ne sera pas responsable des pertes, blessures ou dommages résultant de l'affichage ou de l'utilisation de ces informations ou si vous essayez un circuit dans un format incorrect. Donc s'il vous plait! Soyez prudent car tout est question d'électricité et l'électricité est trop dangereuse.
