Comment tester un transistor à l'aide d'un multimètre (DMM+AVO) - NPN et PNP - 4 voies

Comment trouver la base, le collecteur, l'émetteur, la direction et l'état du transistor par multimètre

Comment se souvenir de la direction de l'identification des transistors et des broches PNP et NPN, vérifier si c'est bon ou mauvais.

Le didacticiel de base suivant basé sur l'utilisation d'un multimètre numérique (DMM) ou analogique (AVO) vous aidera à :

• N'oubliez pas la direction des transistors NPN et PNP

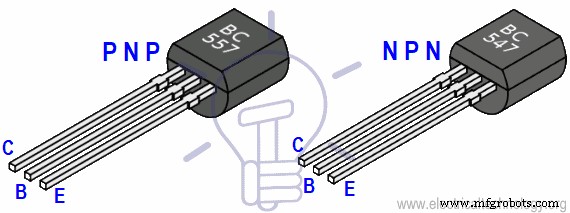

• Identifier la base, le collecteur et l'émetteur d'un transistor
• Vérifiez un transistor s'il est bon ou mauvais.

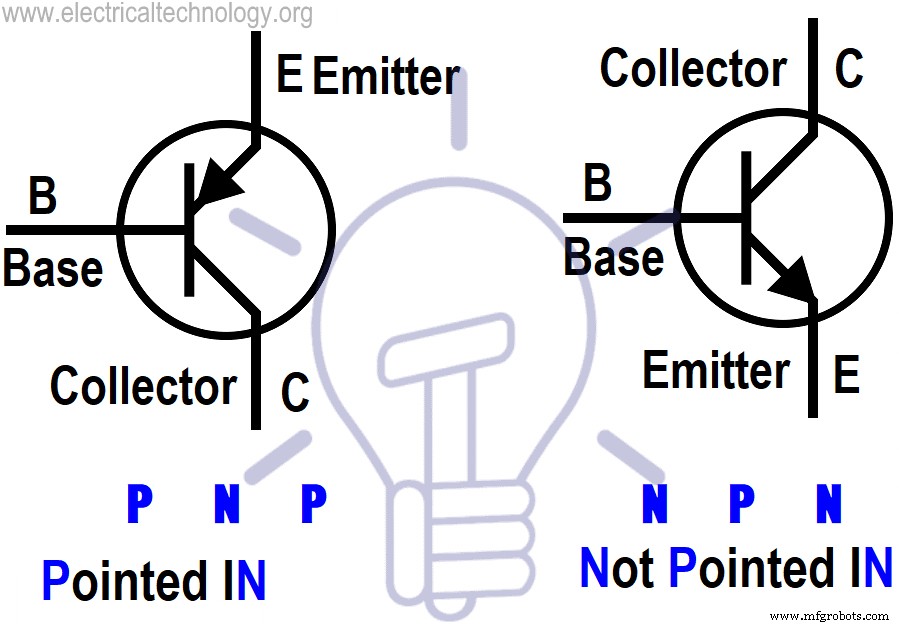

Comment se souvenir de la direction des transistors PNP et NPN ?

• PNP =pointé vers
• NPN =Non pointé vers l'intérieur.

Si vous pensez que c'est un peu complexe, essayez la plus simple comme suit.



PNP   NPN

• P =Points                      N =Jamais
• N =IN                             P =Points
• P =En permanence           N =iN

Passons maintenant au tutoriel étape par étape pour savoir comment vérifier et tester un transistor ?

Tester un transistor à l'aide d'un multimètre numérique en mode diode ou continuité

Pour ce faire, suivez les instructions ci-dessous.

1. Retirez le transistor du circuit, c'est-à-dire débranchez l'alimentation électrique sur le transistor qui doit être testé. Déchargez tous les condensateurs (en court-circuitant les conducteurs du condensateur) du circuit (le cas échéant).
2. Réglez le multimètre sur le mode "Test de diode" en tournant le commutateur rotatif du multimètre.

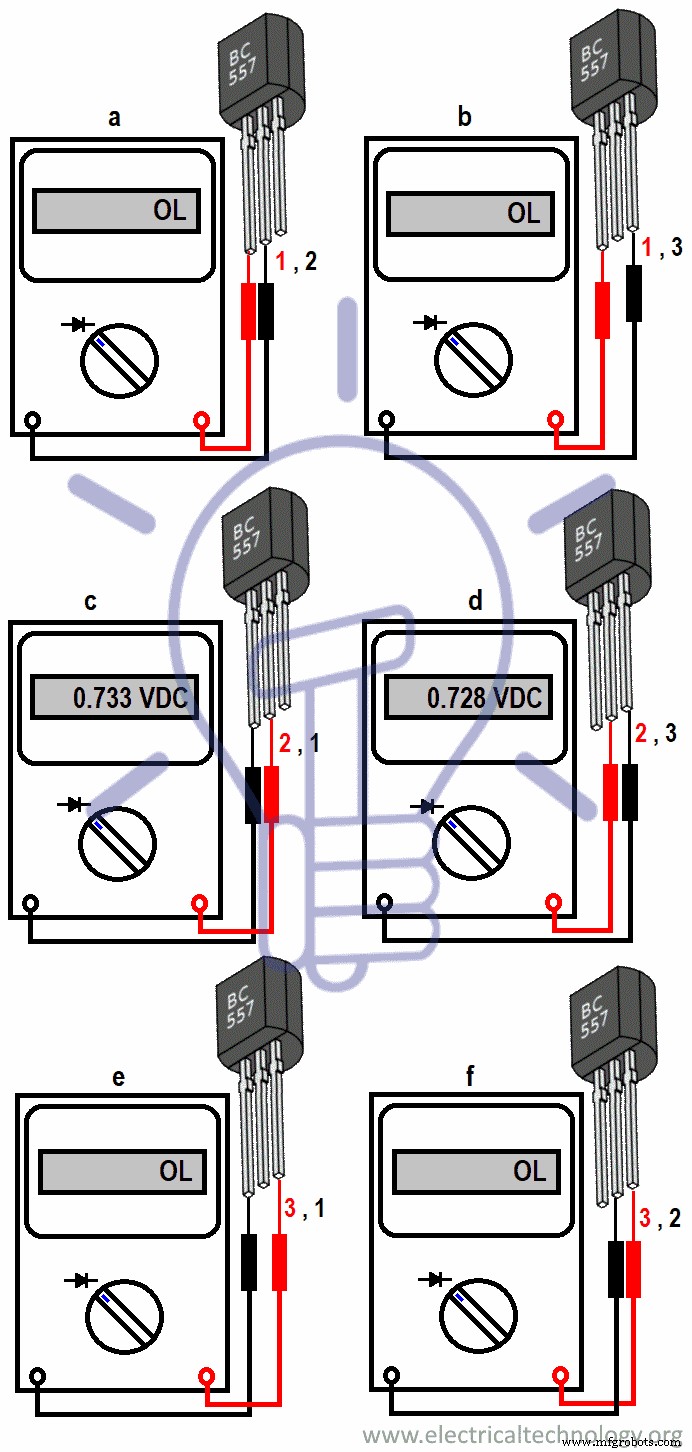

3. Connectez le fil de test noir (commun ou -Ve) du multimètre à la 1ère borne du transistor et le fil de test rouge (+Ve) à la 2ème borne (Fig ci-dessous) . Vous devez effectuer 6 tests en connectant le cordon de test noir (-Ve) et le cordon de test rouge (+Ve) à 1 à 2, 1 à 3, 2 à 1, 2 à 3, 3 à 1, 3 à 2 respectivement en il suffit de remplacer les cordons de test du multimètre ou d'inverser les bornes du transistor pour connecter, tester, mesurer et noter la lecture dans le tableau (illustré ci-dessous). Les nombres en couleurs rouges sont des fils de test rouges et les nombres en noir sont connectés au fil de test noir (-Ve) du multimètre.
4. Testez, mesurez et notez la lecture d'affichage indiquée dans le multimètre dans le tableau ci-dessous.

Nous avons les données suivantes du tableau ci-dessous.

Sur 6 tests, nous n'avons obtenu des données et des résultats que sur deux tests, c'est-à-dire les points 2 à 1 et 2 à 3. Là où nous avons obtenu aux points 2 à 1, il y a 0,733 VDC et 2 à 3 0,728 VCC. Maintenant, on peut facilement trouver le type de transistor ainsi que leur collecteur, base et émetteur.

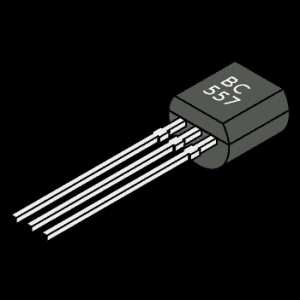

1. Le point 2 est la base du transistor dans le transistor BC55.
2. BC 557 est un transistor PNP où le 2 ^ème (la borne du milieu est la base) connectée au fil de test rouge (+Ve) du multimètre.
3. Du tout, borne 1 =émetteur, borne 2 =base et borne 3 =collecteur (transistor BC 557 PNP) car le résultat du test pour 2-1 =0,733 VDC et 2-3 =0,728 VCC, c'est-à-dire 2-1> 2-3.

BC 557 PNP	Points de mesure	Résultat
	1-2	OL
	1-3	OL
	2-1	0,733 VCC
	2-3	0,728 VCC
	3-1	OL
	3-2	OL

Trouver la BASE du transistor :

Comme mentionné dans le didacticiel ci-dessus, le nombre commun trouvé dans les tests ci-dessus est base. Dans notre cas, 2 ^ème terminal est Base et 2 est commun à 1-2 et 2-3.

2 ^ème Méthode utilisant DMM pour trouver la base du transistor.

Si vous suivez le même schéma et la même méthode de connexion des fils du multimètre et des bornes du transistor un par un dans la figure ci-dessus, dans les figures « c » et « d », le rouge ( Le cordon de test + Ve) est connecté à celui du milieu, c'est-à-dire le 2 ^ème borne du câble et le câble de test noir (-Ve) est connecté au 1 ^er une borne du transistor.

Encore une fois, le fil de test rouge (+Ve) est connecté à celui du milieu, c'est-à-dire 2 ^ème borne du câble et le câble de test noir (-Ve) est connecté au 3 ^rd une borne du transistor et du multimètre affiche une lecture, c'est-à-dire 0,717 VDC et 0,711 VDC respectivement dans le cas du BC 547 NPN.

L'avance commune est 2 ^ème un connecté au fil de test rouge (+ Ve) (c'est-à-dire P et oui, les deux autres fils sont N) qui est la base. Le cas est inversé dans le cas du transistor BC 557 PNP.

NPN ou PNP ?

C'est simple. Si le fil de test noir (-Ve) du multimètre est connecté à la base du transistor (2 ^ème terminal dans notre cas), alors c'est transistor PNP , et lorsque le fil de test rouge (+Ve) est connecté à la base de la borne, il s'agit d'un transistor NPN .

Émetteur ou collecteur ?

La polarisation directe EB (émetteur - base) est supérieure à CB (collecteur - base), c'est-à-dire EB> CB dans le transistor PNP, par ex. BC557 NPN. Par conséquent, il s'agit d'une résistance de type PNP. Dans le transistor NPN, la polarisation directe BE (base - émetteur) est supérieure à BC (base - collecteur), c'est-à-dire BE> BC, par ex. BC 547 PNP.

Voici la conclusion.

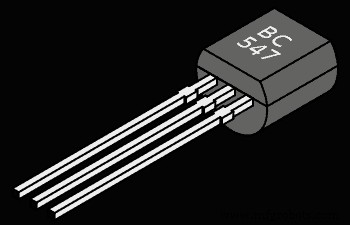

1. Le point 2 est la base du transistor dans le transistor BC547
2. BC 547 est un transistor NPN où le 2 ^ème (la borne du milieu est la base) est connectée au fil de test rouge (+Ve) du multimètre.
3. Du tout, borne 1 =émetteur, borne 2 =base et borne 3 =collecteur (transistor BC 547 NPN) car le résultat du test pour 1-2 =0,717 VDC et 2-3 =0,711 VCC, c'est-à-dire 1-2> 2-3.

BC 547 NPN	Points de mesure	Résultat
	1-2	0,717 VCC
	1-2	OL
	1-3	OL
	1-3	OL
	2-3	OL
	2-3	0,711 VCC

Vérifier un transistor à l'aide d'un multimètre analogique ou numérique en mode plage Ohm (Ω) :

Étapes :

1. Débranchez l'alimentation du circuit et retirez le transistor du circuit.
2. Tournez le sélecteur et placez le bouton du multimètre dans la plage d'ohms (OHM)
3. Connectez le fil de test noir (commun ou -Ve) du multimètre à la 1ère borne du transistor et le fil de test rouge (+Ve) à la 2ème borne (Fig 1 (a). (Vous devez effectuer 6 tests en connectant le cordon de test noir (-Ve) à 1 à 2, 1 à 3, 2 à 1, 2 à 3, 3 à 1, 3 à 2 respectivement en remplaçant simplement les cordons de test du multimètre ou en inversant les bornes du transistor pour se connecter, testez, mesurez et notez la lecture dans le tableau (indiqué ci-dessous). (Les chiffres en couleurs rouges indiquent les fils du transistor connectés au rouge (+Ve) le fil de test du multimètre et les chiffres en couleurs noires indiquent les fils du transistor connectés au noir (-Ve) fil de test du multimètre. (Meilleure explication dans le tableau et la figure ci-dessous)
4. Si le multimètre montre une résistance élevée dans les premier et deuxième tests en changeant la polarité du transistor ou du multimètre, comme indiqué sur les figures 1 (a) et (b). (Notez que le résultat ne sera affiché que pour 2 tests sur 6 comme mentionné ci-dessus). c'est-à-dire Dans notre cas, le 2 ^ème la borne du transistor est BASE, car elle présente une résistance élevée dans les deux tests de 2 à 3 et de 3 à 2 où Rouge (+Ve) le fil de test du multimètre est connecté au 2 ^ème borne du transistor. En d'autres termes, le nombre commun dans les tests est Base qui est 2 sur 1, 2 et 3.

Cliquez sur l'image pour l'agrandir

PNP ou NPN ?

Maintenant, c'est un transistor NPN parce qu'il affiche la lecture uniquement lorsque le fil de test ROUGE (+Ve) (c'est-à-dire la borne P où P =Positif) est connecté à la base de le transistor (voir fig ci-dessous). Si vous faites l'inverse, c'est-à-dire le fil de test noir (-Ve) (c'est-à-dire N =où N =négatif) du multimètre connecté à la borne du transistor dans l'ordre de (1 à 2 et 2 à 3) et affiche la lecture dans les deux tests comme ci-dessus , Le 2 ^ème La borne est toujours BASE, mais le transistor est PNP (voir fig ci-dessous).

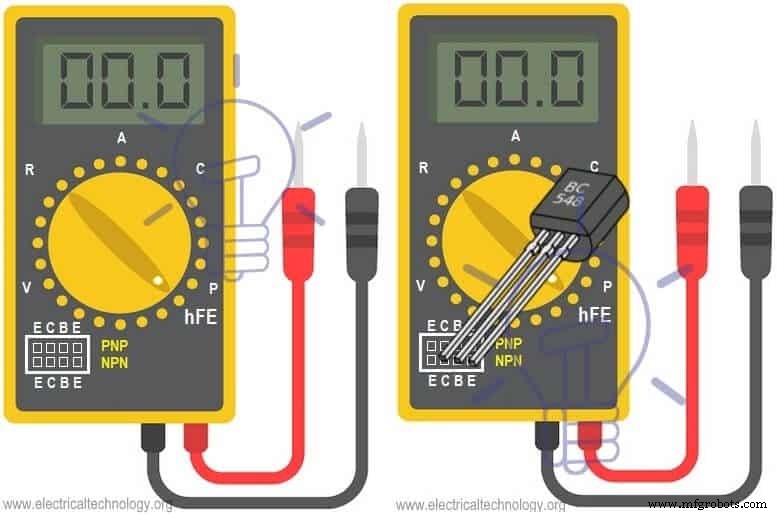

Test d'un transistor à l'aide d'un multimètre numérique en mode transistor ou hFE ou bêta

h_FE = β_DC =I_C / Je_B

Il peut également être utilisé pour vérifier un transistor et sa borne de broche, comme indiqué sur la figure 1.

Pour vérifier un transistor en mode hFE, il y a 8 broches dans le multimètre indiquées par PNP et NPN ainsi que E C B (Emitter, Collector et Base). Placez simplement les trois broches du transistor dans la fente du multimètre une par une dans des fentes différentes, c'est-à-dire ECB ou CBE (le bouton rotatif doit être en mode hFE).

S'ils affichent la lecture (ce serait le h_FE lecture du transistor), dans notre exemple, nous avons utilisé le transistor BC548 qui montre la valeur bêta de 368 (position CBE) la position actuelle sur la fente C, B, E sont les bornes exactes du transistor, c'est-à-dire collecteur, base et émetteur) et transistor est en bonne position, sinon remplacez-le par un neuf.
