Qu'est-ce que la CAO (conception assistée par ordinateur) ?

Qu'est-ce que la CAO, au fait ? Comment peut-il améliorer votre flux de travail ? Découvrez-le dans ce guide complet de la conception assistée par ordinateur, de son histoire à la suite.

L'époque de la rédaction avec un crayon, du papier et des rapporteurs touche à sa fin, car la plupart des ingénieurs, des concepteurs de circuits imprimés et des architectes deviennent des experts dans l'utilisation des logiciels de CAO (conception assistée par ordinateur). La CAO est un logiciel spécialement créé pour faciliter la rédaction de documents, visualiser des concepts de conception 2D ou 3D à l'aide de rendus photoréalistes, simuler des fonctionnalités réelles et exporter des données CAO vers un logiciel de fabrication assistée par ordinateur (FAO).

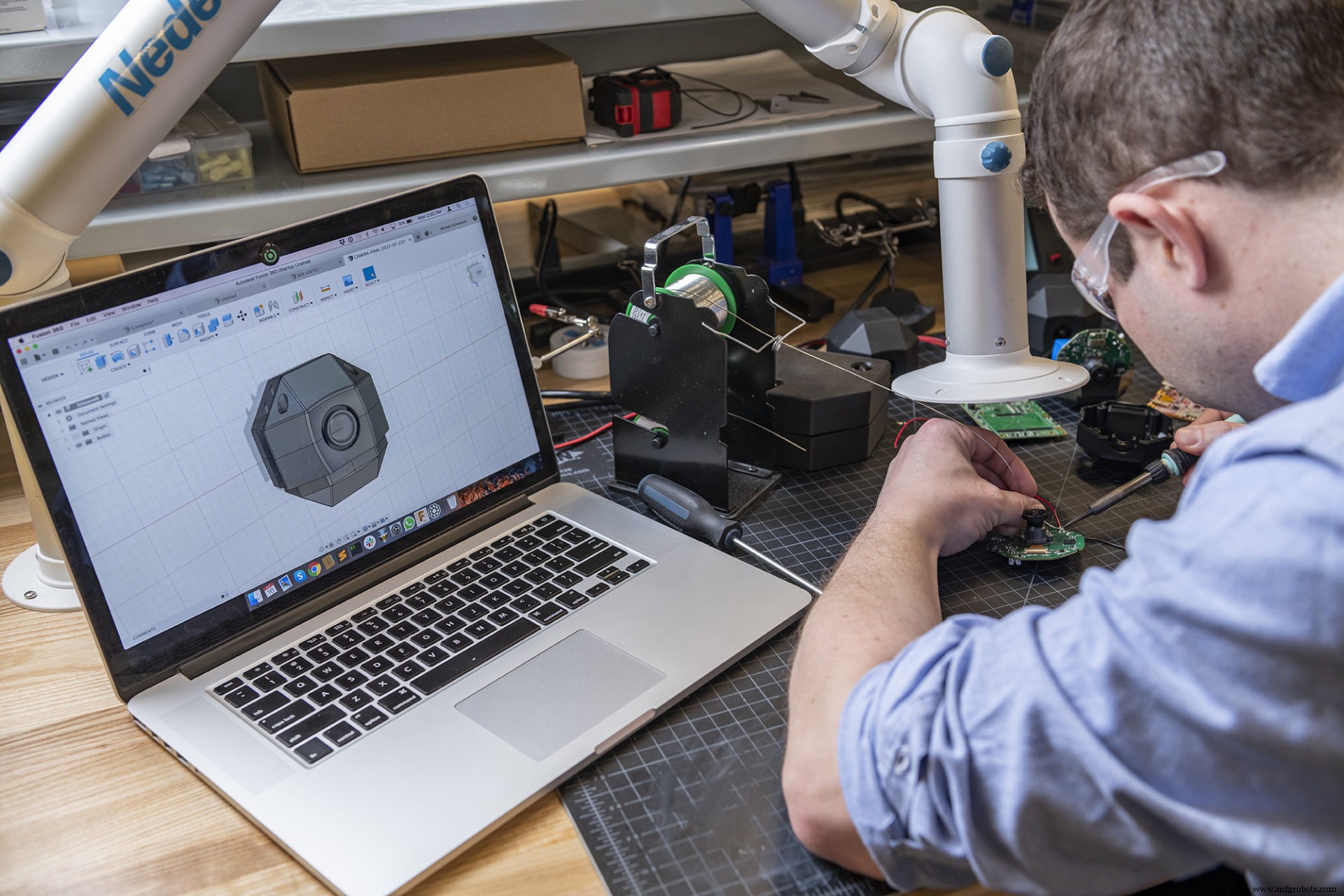

Travailler dans un logiciel de CAO

La CAO centralise la conception des produits dans un environnement 3D automatisé. Toute conception technique commence généralement en CAO. Qu'il s'agisse d'un PCB (circuit imprimé) pour une console de jeu ou d'une application automobile comme un arceau de sécurité personnalisé pour une Corvette, la CAO est l'environnement de modélisation 3D tout-en-un idéal. La CAO intègre une bibliothèque à source unique et une gestion des données basée sur le cloud. Cela facilite l'accès aux schémas enregistrés, aux symboles schématiques, aux dessins 2D, aux empreintes 2D et aux modèles 3D.

Une fois qu'un modèle CAO est terminé, le fichier CAO peut ensuite être chargé dans le logiciel CAM. Autodesk Fusion 360 intègre la CAO et la FAO dans un environnement convivial et accessible.

Avec la CAO 3D, les ingénieurs peuvent choisir parmi des modèles préchargés tels que des portes et des fenêtres ou repartir de zéro en utilisant des paramètres de remplissage.

Avantages du logiciel de CAO

Les logiciels de modélisation CAO offrent plusieurs avantages par rapport aux techniques de dessin traditionnelles, telles que :

• Précision accrue pour les dimensions précises du dessin 2D
• Automatisation des processus courants
• Accès aux bibliothèques d'éléments couramment utilisés tels que les portes, les fenêtres et les pièces de fabrication
• La possibilité d'ajuster rapidement des parties d'un dessin sans avoir à recommencer
• Gestion des détails de conceptions complexes dans un seul fichier
• Créer des blocs pour les éléments fréquemment tirés
• Collaboration et visualisation accrues avec des collègues grâce à la possibilité de partager et de marquer le même fichier
• Fonctionnalités hors connexion

Historique du développement CAO en un coup d'œil

Il est difficile d'imaginer combien d'innovations et d'avancées ont été nécessaires pour arriver à la technologie actuelle de conception assistée par ordinateur. Le développement de la CAO remonte aux premières innovations en matière de rédaction, telles que l'impression de plans, qui utilisait peut-être le processus de documentation technique original « copier-coller ». Environ 120 ans plus tard, la première véritable origine de la CAO est survenue lorsque General Motors (GM) et IBM ont créé DAC-1 un an après qu'Ivan Sutherland ait inventé Sketchpad.

Chronologie CAO

1842 :Plan

Le blueprinting est encore largement utilisé dans diverses applications, mais le blueprint original est devenu obsolète principalement dans les années 1950. En 1842, John Herschel - astronome, photographe et chimiste - a créé le processus de cyanotype de blueprinting. Ce processus s'est produit en dessinant sur du papier semi-transparent sur une autre feuille de papier et en appliquant un mélange de ferricyanure de potassium photosensible et de citrate d'ammonium ferrique. Le dessin a ensuite été exposé à la lumière, rendant le papier exposé bleu et laissant les lignes de dessin blanches.

Le blueprinting a été l'une des premières innovations à rationaliser le processus de conception et a contribué de manière significative à la deuxième révolution industrielle. Ces innovations ont été conçues pour créer des moyens moins coûteux et plus faciles d'accomplir des tâches.

1936-37 :La machine de Turing

Depuis l'introduction du blueprinting, il y a eu de nombreuses innovations, mais aucune n'est plus importante que la création et l'avancement des ordinateurs. En 1936, Alan Turing décrit ce qui sera plus tard surnommé la "machine de Turing", qui sont des machines informatiques destinées à analyser les limites de ce qui peut être calculé et conçues pour traiter des nombres réels.

1943 :ENIAC

Un effort de collaboration entre l'armée américaine et la Moore School of Electrical Engineering de l'Université de Pennsylvanie a donné naissance au premier ordinateur polyvalent appelé ENIAC (Electronic Numerical Integrator and Computer), conçu pour calculer la balistique des projectiles d'artillerie.

1953 :premières machines CNC

Les premières machines à commande numérique par ordinateur (CNC) étaient considérablement différentes des machines CNC modernes. Au lieu d'un affichage électronique, ils ont utilisé une commande numérique et un outil de coupe d'une certaine variété.

1963 :Bloc-notes et DAC-1

Une décennie plus tard, Ivan Sutherland a créé Sketchpad, qui incorporait une interface utilisateur graphique innovante. Sketchpad a permis des interactions homme / ordinateur plus accessibles à l'aide d'icônes. GM et IBM ont collaboré pour créer DAC-1 (Design Augmented by Computer), qui a été utilisé pendant environ une décennie avant d'être remplacé par une version plus récente.

1964 :premiers systèmes de CAO commerciaux

Peu de temps après Sketchpad, les premiers systèmes de CAO commerciaux, comme DAC-1, ont été mis à la disposition de GM, IBM et des sociétés aérospatiales.

1971 :ADAM

Le Dr Patrick J. Hanratty de Manufacturing and Consulting Services (MCS) a créé un système appelé Automated Drafting and Machining (ADAM). Il convient de noter que ce programme de CAO 3D a été introduit dans les années 70 mais n'a pas été intégré à l'industrie commerciale.

Les années 1980 :ordinateurs de bureau et AutoCAD 2D

Les ordinateurs de bureau ont été produits pour le grand public, et AutoCAD d'Autodesk a été une avancée significative pour la décennie.

Les années 1990 :lancement de Solidworks

Solidworks a contribué à l'amélioration progressive de la CAO 3D.

Les années 2000 :disponibilité de la plate-forme et intégration CAO/FAO avec Fusion 360

Les nouvelles plateformes nécessitent une nouvelle intégration. Le logiciel intégré de CAO/FAO basé sur le cloud d'Autodesk, Fusion 360, a été créé pour de nombreuses applications, de la conception industrielle à la conception de circuits imprimés. Aujourd'hui, Fusion 360 est le fer de lance des efforts visant à rendre le processus de conception rapide, simple et abordable.

L'avenir des logiciels de CAO 3D

À mesure que les logiciels de CAO 3D continuent de se développer, de plus en plus d'avancées et d'outils seront mis à la disposition des concepteurs. Chez Fusion 360, nous nous efforçons en permanence de donner à notre communauté un accès à la « prochaine étape » de la conception, notamment :

• Outils de conception générative qui améliorent l'optimisation des pièces pour les coûts, les matériaux et les différents processus de fabrication.
• Outils de conception de circuits imprimés complets prenant en charge la conception de produits technologiques.
• Les fonctionnalités de modélisation paramétrique vous permettent de mettre à jour facilement les dimensions et de visualiser les effets en temps réel.
• Une pléthore de fonctionnalités pour l'impression 3D/fabrication additive (voici quelques tutoriels !).
• Nos recherches en cours dans les domaines de l'IA et du machine learning

Restez à l'écoute car nous publions des mises à jour passionnantes de Fusion 360 chaque mois.

L'intégration de la CAO et de la FAO dans les flux de travail de développement de produits peut aider à rationaliser le processus de conception et à générer des économies de temps et d'argent importantes. Avec Autodesk Fusion 360, une collaboration transparente est à portée de main. Essayez Fusion 360 dès aujourd'hui pour bénéficier de la plateforme intégrée ultime.
