Projets électriques avec E3.series - Schéma fonctionnel

Dans cet article, vous pouvez vérifier comment vous pouvez travailler avec des diagrammes dans E3.series. Consultez l'article complet et découvrez comment optimiser vos processus avec les fonctionnalités intelligentes du module E3.cable de la série E3.series 2021.

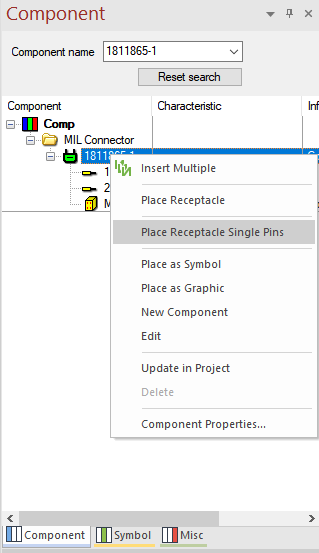

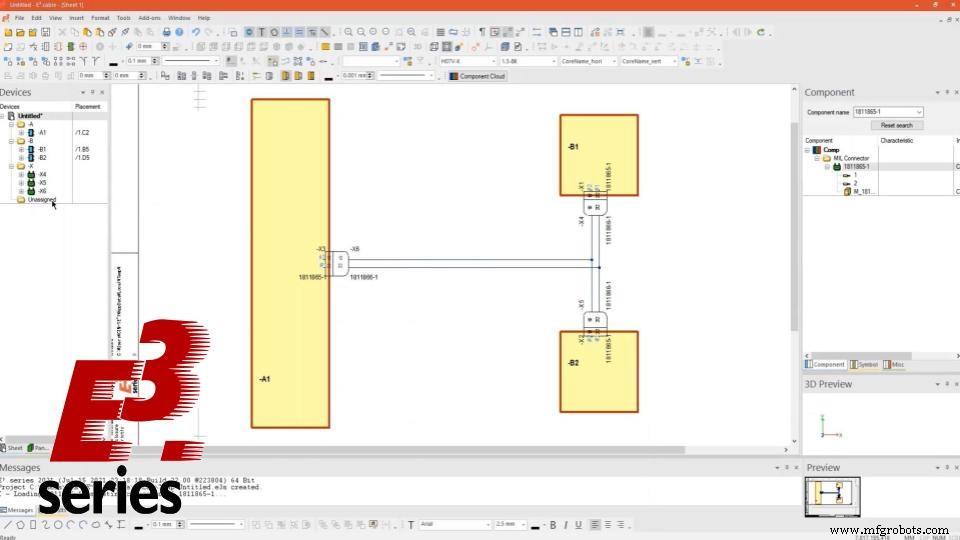

Des blocs sont ajoutés dynamiquement à la feuille de conception avec le bouton "Insérer un bloc" et le réglage de la taille de chaque appareil sur la feuille est effectué à l'aide de marquages ​​dans les coins du dessin. Les blocs sont renommés et mis à jour automatiquement dans l'arborescence des appareils. Les connecteurs sont ensuite ajoutés via l'option "Placer les broches simples du réceptacle" dans la bibliothèque.

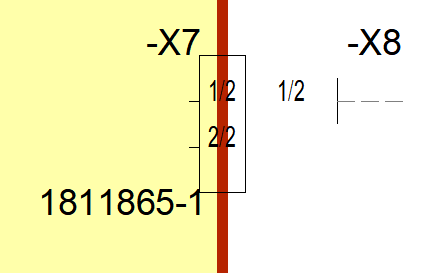

Les connexions se font à l'aide de la touche "C" et, intelligemment, la série E3. présente la prise correspondante.

En sélectionnant le composant dans la bibliothèque, vous pouvez prévisualiser la pièce sélectionnée. A la fin, les éléments ajoutés aux blocs sont insérés parmi eux dans l'arborescence des composants, et peuvent être visualisés dans le schéma grâce à l'option "Jump".

Essayez MAINTENANT l'outil E-CAE E3.series leader de l'industrie dans le monde avec des cours de formation technique !

Cliquez sur la bannière ci-dessous :

Voir la vidéo complète ci-dessous :

Abonnez-vous à notre chaîne Youtube ici pour plus de vidéos techniques.

Testez E3.series selon votre demande par le bouton ci-dessous !

---
