Connecteurs avec inserts dans E3.cable

Dans cet article, vous pouvez apprendre à travailler avec des connecteurs avec inserts dans E3.cable. Les nouvelles fonctionnalités de la série E3.series 2021 offrent la possibilité de positionner les inserts sous forme de groupe de broches ou d'appareil complet. Regardez l'article vidéo complet et optimisez vos processus !

Sélection du connecteur et vue 3D

Initialement, le connecteur souhaité est sélectionné dans la base de données. Le nom du connecteur et de son fournisseur sont précisés ci-dessous :

• 09330062701
• Harting

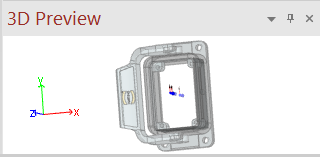

Vue 3D du connecteur

En cliquant sur les éléments de la base de données, l'option de visualisation 3D est présentée pour le composant. Vous pouvez déplacer, faire pivoter et sélectionner différentes vues pour afficher la pièce.

Essayez MAINTENANT l'outil E-CAE E3.series leader de l'industrie dans le monde avec des cours de formation technique !
Cliquez sur la bannière ci-dessous

Insertion de connecteur

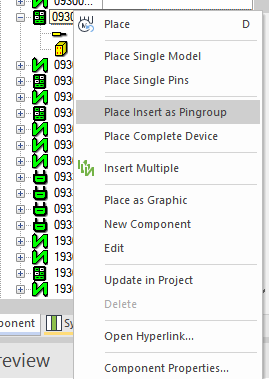

Ensuite, le connecteur est ajouté en tant que groupe de broches (pour votre insertion) et également en tant que périphérique complet. Pour cela, avec le bouton droit de la souris, cliquez sur le composant, les options de "Placer l'insertion en tant que Pingroup" et "Placer le périphérique complet" sont sélectionnées.

Options "Placer l'insertion en tant que groupe de broches" et "Placer le périphérique complet" pour un connecteur sur la série E3.

Regardez la vidéo complète

Abonnez-vous à notre chaîne Youtube ici pour plus de vidéos techniques.

Différences entre les options

Avec la commande "Placer Insert as Pingroup", un symbole est placé pour chaque connecteur et insert contenu dans le connecteur / insert sélectionné, qui représente toutes les broches. Dans l'exemple, comme l'appareil n'a qu'un seul symbole, un seul symbole a été ajouté avec toutes les broches. S'il y avait plus de symboles, ils seraient ajoutés.

Différences entre les fonctionnalités

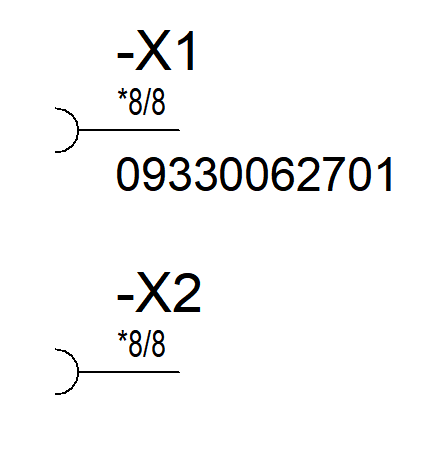

Avec la commande "Place Complete Device", un symbole est placé avec toutes les broches contenues dans le connecteur / insert sélectionné.

Dans l'exemple, la commande place un symbole regroupant toutes les broches.

Nous pouvons voir les différences dans la table des périphériques du projet.

Différences entre les options de la table des appareils
