La H350 :La première imprimante 3D SAF™ de Stratasys

Présentation du Stratasys H350 ^TM , une nouvelle imprimante 3D pour la fabrication additive à l'échelle de la production. Développée en partenariat avec Xaar 3D, la H350 marque l'entrée de Stratasys sur le marché de la fusion sur lit de poudre, le segment polymère de l'impression 3D à la croissance la plus rapide. La fusion sur lit de poudre est un type de fabrication additive qui fusionne couche par couche des particules de polymère pour produire la pièce finale. La technologie de fusion sur lit de poudre de Stratasys s'appelle Selective Absorption Fusion (SAF ^TM ). ), et est conçu pour donner aux fabricants une cohérence de production, un coût par pièce compétitif et prévisible, et un contrôle complet du processus pour des volumes de milliers de pièces.

Présentation du H350

La H350 a une architecture unique qui la distingue des autres machines de fusion sur lit de poudre. La technologie SAF de qualité industrielle exécute des processus d'impression 3D clés dans la même direction sur le lit d'impression à l'aide de deux chariots. Cela offre une expérience thermique uniforme pour toutes les pièces, quel que soit leur emplacement dans la construction.

Le processus d'impression est le suivant :le premier chariot utilise un rouleau contrarotatif pour répartir uniformément la poudre sur l'ensemble du lit, puis le deuxième chariot utilise des têtes d'impression piézo-électriques de qualité industrielle pour projeter des gouttelettes de fluide à haute absorption (HAF ^TM ) sur la poudre. Ce HAF permet aux particules de polymère d'absorber l'énergie infrarouge d'une lampe. Cette énergie infrarouge fait vibrer les particules de polymère ce qui entraîne des frottements et donc de la chaleur. La chaleur provoque la fusion des particules de polymère avec la couche précédente, puis le processus est répété. Le HAF est remis en circulation dans la tête d'impression piézo-électrique pour maintenir la cohérence et l'intégrité thermiques. Le H350 utilise une Big Wave ^TM système de gestion de la poudre pour collecter le trop-plein de poudre et la faire recirculer pendant la fabrication. Cela empêche le vieillissement de la poudre qui pourrait diminuer la qualité et la consistance des pièces.

La technologie SAF de la H350 permet d'emballer ou d'imbriquer des pièces dans le volume de fabrication à une densité standard de 12 %, par rapport aux 6 à 10 % courantes pour les autres imprimantes à fusion sur lit de poudre. Stratasys a également démontré son support pour des densités de nidification allant jusqu'à 23,5% dans des conditions réelles. La densité d'imbrication se traduit directement par un temps de construction plus rapide ou plus de pièces par construction.

Le H350 est lancé avec un seul matériau, le Stratasys High Yield PA11. Le PA11 est un plastique biosourcé composé de matières premières renouvelables dérivées d'huile de ricin durable. Il a été utilisé dans des applications industrielles avancées très exigeantes telles que l'automobile, l'aérospatiale et les biens de consommation au cours des 70 dernières années. Par rapport au PA12, le PA11 a un impact environnemental plus faible, est plus flexible et a une résistance aux chocs et à la fatigue plus élevée. Le PA11 est moins souvent utilisé dans la fabrication additive car il est plus difficile à traiter, cependant, ce n'est pas un problème avec le H350 en raison de la gestion de la poudre Big Wave et du contrôle thermique. Stratasys prévoit finalement d'étendre son portefeuille de matériaux pour le H350 dans un proche avenir.

Le H350 offre aux utilisateurs plusieurs fonctions de contrôle pour s'assurer que le système est prêt pour la production. La machine peut s'intégrer aux systèmes d'étage de fabrication via la norme MT Connect, et toutes les données de construction sont enregistrées pour la traçabilité du processus et restent entièrement sous le contrôle de l'utilisateur. Les matériaux peuvent être contrôlés, suivis et tracés, et les paramètres d'impression peuvent être affinés pour les besoins de chaque utilisateur.

Flux de travail H350

Comme toute imprimante 3D, le flux de travail de la H350 commence par un fichier CAO 3D. Au lancement, les utilisateurs du H350 pourront utiliser des applications logicielles telles que Magics de Materialise, Siemens NX et PTC Creo avec le processeur de construction Stratasys. La prise en charge de GrabCAD Print sera implémentée en janvier 2022. Une fois le fichier traité ou « tranché », il est envoyé à l'imprimante pour impression. Le H350 utilise de la poudre à la fois comme modèle et matériau de support, de sorte que la construction finale sera un « gâteau » rectangulaire de poudre. Lorsque la construction est terminée, une boîte de retrait de construction est placée au-dessus de la zone de construction, puis la machine soulève le « gâteau » dans la boîte de construction. La boîte de construction est fermée, retirée de la machine et placée sur un chariot pour un transport facile. La construction doit reposer pendant au moins 24 heures pour refroidir avant d'utiliser la station de récupération de poudre. Avec la station de récupération de poudre, l'utilisateur brise le gâteau et enlève l'excès de poudre pour révéler les pièces. L'excès de poudre est tamisé dans un récipient à poudre pour être réutilisé dans de futures constructions. Une fois que les pièces ont été nettoyées de l'excès de poudre, un post-traitement supplémentaire peut être effectué. Les pièces peuvent être microbillées, poncées, lissées à la vapeur, passées au tambour ou teintes pour obtenir la finition de surface, la fonction et les performances souhaitées.

Applications H350

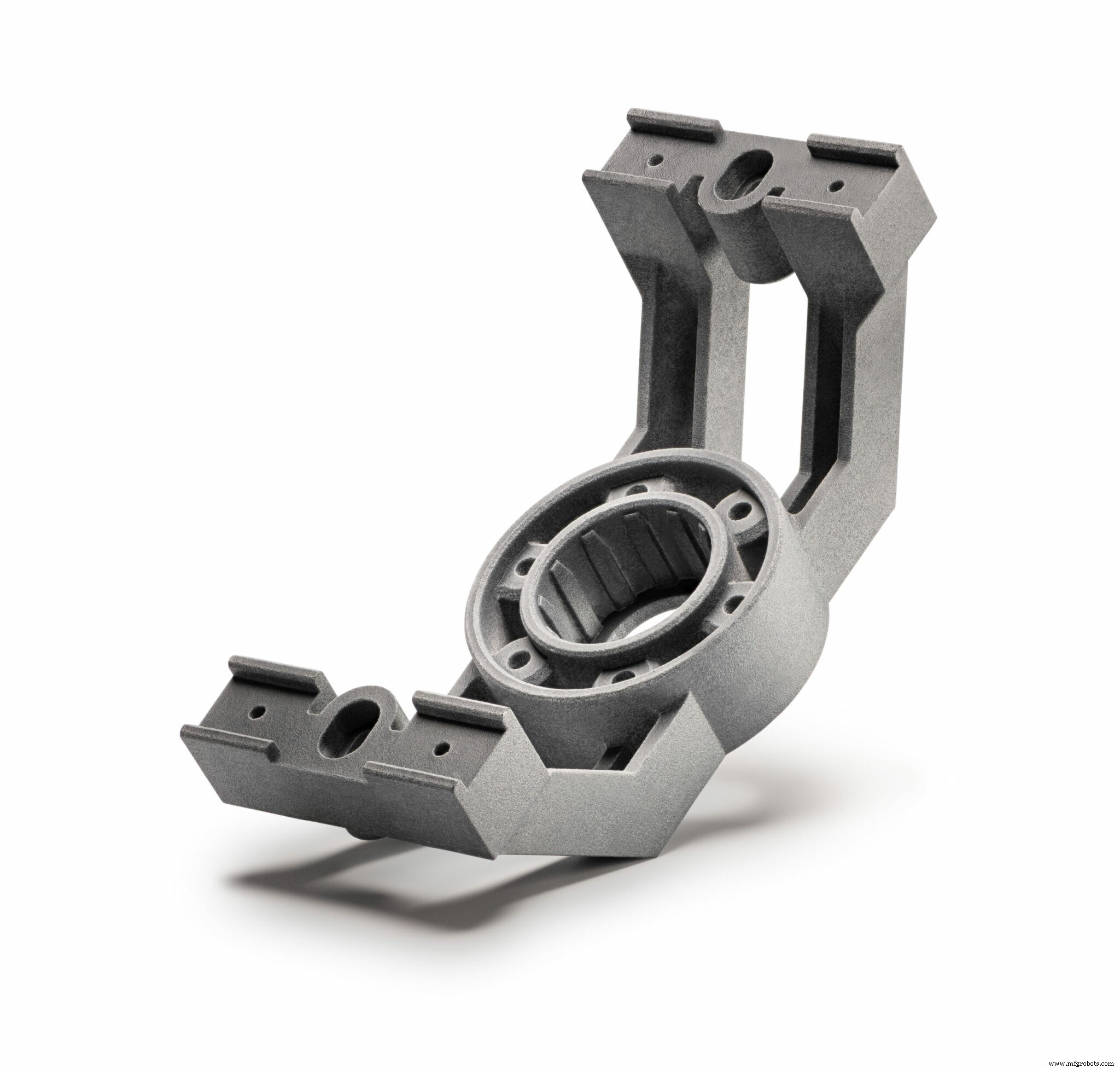

Le H350 est conçu et optimisé pour répondre aux exigences d'industries telles que l'automobile, les biens commerciaux, les biens de consommation et l'électronique. Ces industries recherchent la capacité de produire rapidement de grands volumes de pièces imprimées en 3D avec une économie prévisible et des résultats reproductibles. Les bureaux de service disposant d'un parc d'imprimantes 3D gagneraient également à ajouter un H350 (ou deux) à leur arsenal. Les applications incluent les pièces d'utilisation finale telles que les couvercles, les connecteurs, les supports de câbles, les charnières, les boîtiers électroniques, les conduits et bien d'autres. Le H350 est une opportunité de croissance importante pour les entreprises qui cherchent à s'étendre au-delà de l'usinage CNC pour les pièces d'utilisation finale.

•
•
•

Le H350 devrait être expédié au troisième trimestre 2021, mais les pièces imprimées sur la machine sont disponibles aujourd'hui en quantités limitées via Stratasys Direct Manufacturing. L'impression 3D à l'échelle de la production transforme la fabrication dans les industries du monde entier alors que les entreprises recherchent des solutions plus agiles et plus efficaces. La H350 dotée de la technologie SAF se démarque des méthodes de fabrication traditionnelles et des autres formes d'impression 3D lorsque vous avez besoin d'une production fiable et reproductible en volume avec une rentabilité convaincante.

Voir les spécifications complètes

Performances de l'imprimante
Taille de construction effective (xyz)	315 x 208 x 293 mm (12,40 x 8,18 x 11,53 pouces)
Volume de construction efficace	19,2 l (5,07 gallons)
Epaisseur de la couche	100 μ (0.004 in)
Le temps d'une construction complète	11.62 heures.
Puissance
Exigences	400VAC, 3P+N, PE, 50-60 Hz, 16A
Consommation	3,25 kw, 5 kw (crête), 0,15 kw (au ralenti)
Conditions d'exploitation
Température	20-25˚ C (68-77 degrés F)
Humidité	[40-55]% HR
Taux d'extraction	300 m3/h (294 CFM)
Dimension (L x P x H)
Imprimante	1900 x 940 x 1730 mm (74,8 x 37,0 x 68,1 pouces)
Caisse d'imprimante	2156 x 1196 x 2100 mm (84,9 x 47,1 x 82,7 pouces)
Poids
Imprimante	825 kg (1819 lb)
Imprimante en caisse	950 kg (2094 lb)
Connectivité
Exigences du réseau	Connexion Ethernet RJ45 35MBit Réseau avec serveur DHCP et accès Internet
Logiciel
Flux de travail logiciel pris en charge	Matérialiser Magics, Siemens NX et PTC Creo
	Serveur d'impression GrabCAD
Certificats
Sécurité	EN ISO 12100:2010
Électromagnétique	DIRECTIVE 2014/30/UE
Environnement	REACH, RoHS, WEEE, Modern Slavery Act, CoA, CoC (et à partir de 2021, Règlement sur les minerais de conflit), TSCA
Matériaux
Poudre	Stratasys PA11 à haut rendement
Fluide	Stratasys High Absorption Fluid HAF TM
Garantie et service
Garantie	Garantie limitée d'un an (la garantie inclut les têtes d'impression et les consommables)
Service	Les plans de service incluent les têtes d'impression et les consommables

---
