Projet Capteur de Distance Ultrasonique Arduino : Télémètre HC-SR04
Composants et fournitures
| Composant | Quantité | Remarque |
|---|---|---|
| Arduino UNO | 1 | |
| Capteur ultrasonique HC-SR04 | 1 | Tout capteur ultrasonique convient |
| Fils de connexion (génériques) | 10 | |
| LED 5 mm : Rouge | 1 | |
| LED 5 mm : Verte | 1 |
Applications et services en ligne
- Arduino IDE
À propos de ce projet
Mode de fonctionnement

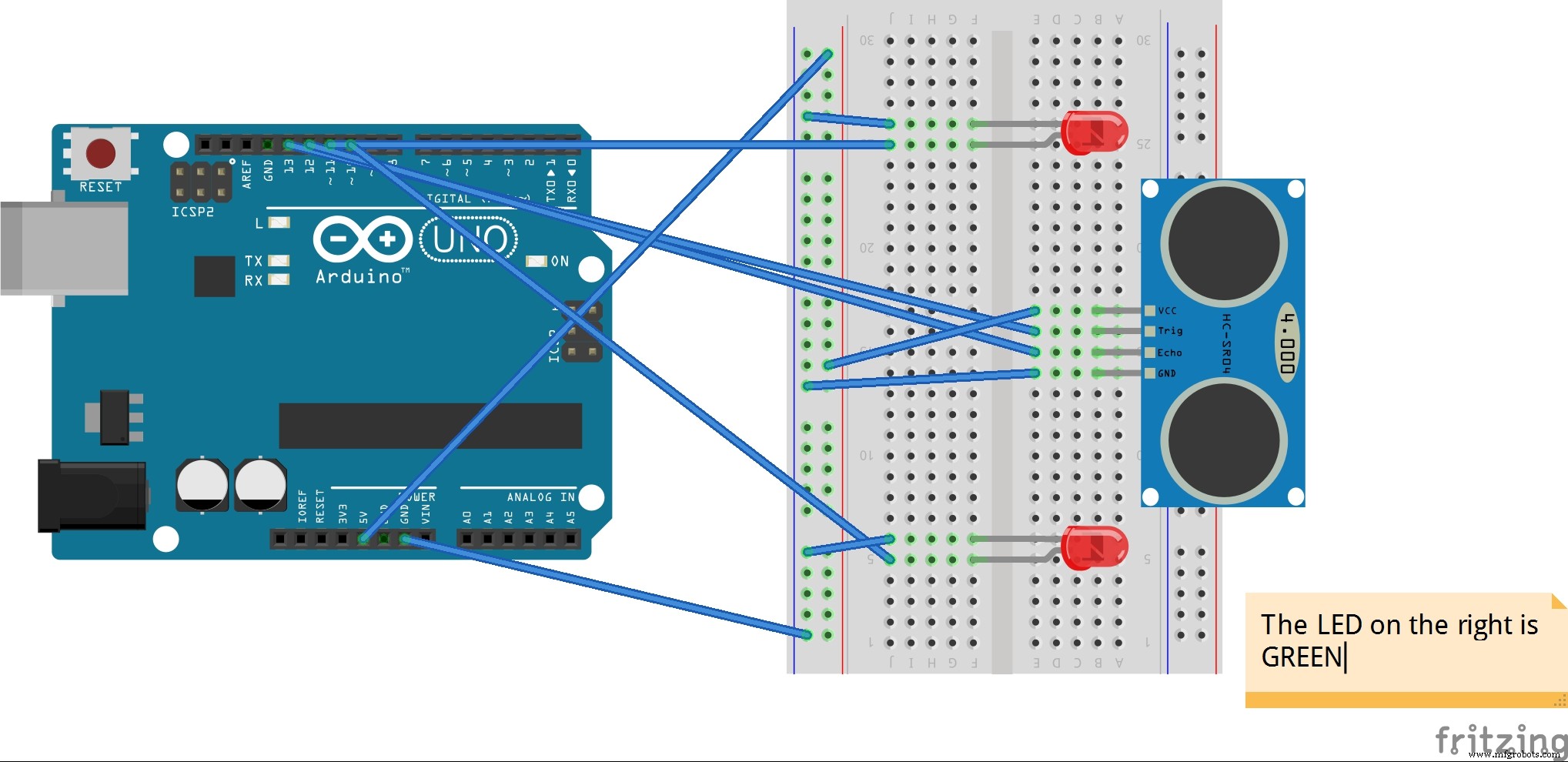

Avec ce dispositif, vous pouvez mesurer des distances d'un point A à un point B rapidement, simplement en pointant. C'est assez précis et peu coûteux à réaliser. Connectez tout comme indiqué ci-dessous.

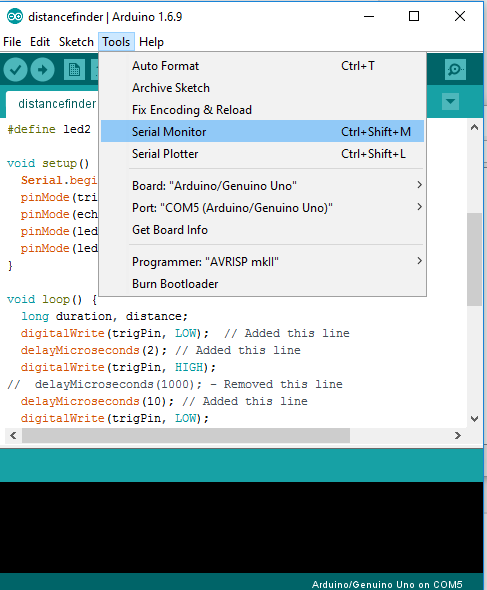

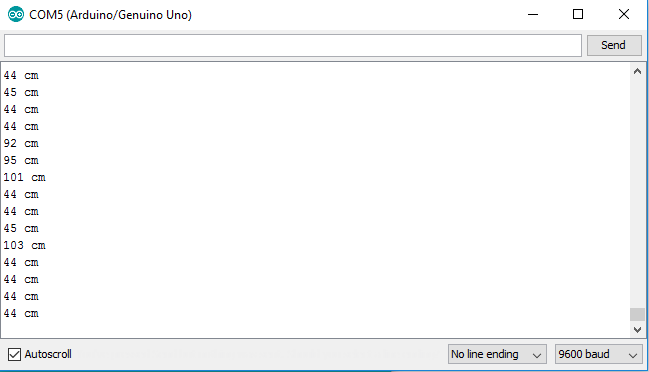

La LED VERTE s'allume si la distance est supérieure à 100 cm et la LED ROUGE s'allume si la distance est inférieure à 100 cm du sujet. Pour visualiser les mesures de distance, ouvrez simplement l'Arduino IDE, cliquez sur « OUTILS » et sélectionnez « Moniteur Série ». Tant que votre Arduino est connecté au PC via USB, vous recevrez les mesures.
Code
GitHub
Le code source complet est disponible sur GitHub :
https://github.com/saaketporay/Ultrasonic-Distance-Finder
Schémas
