Qu'est-ce qu'une pompe à 3 étages ? Guide complet

La pompe à 3 étages (ou triple étage) est une évolution de la pompe à 2 étages, offrant une troisième plage de débit/pression pour optimiser encore davantage les cycles complexes « rapprochement / approche / travail ». Moins courante que sa cousine à 2 étages, elle trouve sa place sur les grosses presses, les compacteurs haute performance, et certains équipements de forage. Explications détaillées.

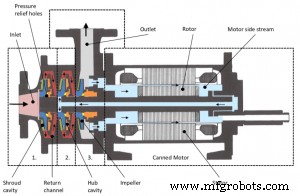

Qu'est-ce qu'une pompe à étages (stage pump) ?

Une pompe à étages intègre plusieurs groupes pompants en série sur un même arbre, chacun avec sa propre cylindrée et sa plage de pression. Une soupape de décharge (unloading valve) par étage (sauf le dernier) commute automatiquement le débit vers le réservoir quand la pression dépasse le seuil de cet étage. Résultat : un seul moteur, une seule pompe, mais plusieurs régimes « débit/pression » adaptés aux phases du cycle.

Fonctionnement d'une pompe à 3 étages

Trois groupes pompants (G1, G2, G3) de cylindrées décroissantes (C1 > C2 > C3) et de pressions maximales croissantes (P1 < P2 < P3) :

1. Phase 1 - Rapprochement rapide (Basse pression P < P1) : Les 3 étages refoulent en parallèle. Débit total = Q1 + Q2 + Q3. Vitesse maximale. Ex: approche rapide presse, descente rapide foreuse.
2. Phase 2 - Approche / Pré-pressage (Pression intermédiaire P1 < P < P2) : La pression atteint le seuil de la soupape 1 → G1 se décharge vers réservoir. G2 + G3 continuent. Débit = Q2 + Q3. Vitesse intermédiaire. Ex: approche pièce, début compactage.
3. Phase 3 - Travail / Haute pression (P > P2) : Pression atteint seuil soupape 2 → G2 se décharge. Seul G3 alimente. Débit = Q3. Pression max = P3. Force maximale. Ex: pressage, forgeage, forage.
4. Retour : Pression chute → soupapes referment séquentiellement → retour aux débits combinés pour retour rapide.

Avantages de la pompe à 3 étages

• 3 régimes débit/pression optimisés : Évite le gaspillage d'énergie d'une pompe simple étage limitée par P_max, ou d'une pompe 2 étages si le cycle a 3 phases distinctes.
• Puissance moteur réduite : Dimensionnée sur P3 × Q3 (phase travail) au lieu de P3 × (Q1+Q2+Q3). Économie 40-70 % vs pompe simple étage.
• Compacité : Un seul bloc pompe, un seul accouplement, un seul moteur.
• Coût inférieur : vs 3 pompes + 3 moteurs, ou pompe variable + électronique complexe.
• Commutation automatique, sans logique externe : Fiable, rapide, reproductible.
• Temps de cycle minimisé : Chaque phase à son débit optimal.

Inconvénients et limites

• Complexité accrue vs 2 étages : 2 soupapes de décharge à régler/maintenir. Plus de pièces, plus de fuites potentielles.
• Seuils de commutation fixes (ou réglables mais discrets) : Pas de contrôle continu. Si le cycle a des besoins variables → pompe variable (Load-Sensing) supérieure.
• Échauffement des débits déchargés : G1 déchargé à ~P1, G2 à ~P2. Puissance dissipée = P1×Q1 + P2×Q2 pendant phases travail. Réservoir/échangeur doit absorber.
• Débit haute pression limité à Q3 : Si le processus demande du débit à haute pression (ex: pressage rapide), la pompe 3 étages est inadaptée.
• Encombrement axial plus long : 3 corps empilés. Vérifier l'espace disponible.
• Coût > pompe 2 étages : Justifié seulement si le 3e palier apporte un gain de cycle significatif.

Pourquoi l'appelle-t-on parfois « kick set » ?

Terme d'argot industriel (surtout US) pour les groupes de secours / pinces de désincarcération (Jaws of Life®). « Kick » = le coup de pression final (3e étage) qui donne la force de coupe/écartèlement. « Set » = l'ensemble pompe+moteur+réservoir portable. Le terme s'est étendu par analogie à toute pompe multi-étages à commutation brutale.

Comment se procurer une pompe à 3 étages ?

1. Fabricants spécialisés : Hydraforce, Parker (série PGP), Bosch Rexroth, Casappa, Hydro Leduc, Concentric, fabricants asiatiques (Jining, Ningbo).
2. Distributeurs hydrauliques : Stockent les tailles courantes (groupes 2/3 étages pour presses, compacteurs, secours).
3. Spécification à fournir : Cylindrées C1, C2, C3 (cm³/tr), Pressions de commutation P1, P2 (bar), Pression max P3, Vitesse nominale, Sens rotation, Bride/arbre (SAE/ISO), Type soupape (interne/externe, pilotage), Options (capteur pression, température).
4. Alternative : Pompes tandem (2 ou 3 corps indépendants sur même arbre) = plus flexible (cylindrées indépendantes), mais plus long/cher.

Utilisation efficace : bonnes pratiques

• Réglage précis des seuils : P1 = Pression fin rapprochement + 10-15 bar marge. P2 = Pression fin approche + 10-15 bar. Éviter chevauchement / chasse.
• Refroidissement adapté : Calculer chaleur dissipée = (P1×Q1 + P2×Q2) × t_phase_travail / cycle. Échangeur + réservoir dimensionnés.
• Filtration soignée : Les soupapes de décharge sont sensibles aux particules (siège/bille). Filtre pression β₁₀ ≥ 200.
• Huile : Viscosité stable (VI élevé), bon pouvoir anti-mousse (air entraîné par décharge).
• Maintenance : Vérification annuelle seuils soupapes (manomètres test), étanchéité, bruit, température. Remplacement préventif soupapes / joints tous les 2-3 ans.

Alternatives à évaluer

Solution	Avantages	Inconvénients	Choisir si...
Pompe 2 étages	Plus simple, moins cher, moins d'échauffement décharge	Seulement 2 régimes	Cycle = 2 phases nettes (rapprochement + travail)
Pompe variable Load-Sensing	Contrôle continu débit/pression, rendement optimal tout cycle, compacité	Coût 3-5×, électronique requise, sensibilité contamination	Cycles variés, précision, économie énergie critique, place limitée
Pompe fixe + accumulateur	Puissance crête > moteur, lissage pic, simplicité pompe	Volume accumulateur, coût, maintenance, sécurité (azote)	Cycles courts, pic puissance bref, énergie moyenne faible
Double/Triple pompe tandem	Cylindrées indépendantes, pas de soupapes décharge, flexibilité	Plus long, plus cher, 2-3 accouplements	Besoins très spécifiques, place disponible, budget confortable

Conclusion

La pompe à 3 étages est une solution de niche performante pour les cycles à 3 phases distinctes (rapprochement / approche / travail haute pression) où l'on veut éviter le coût et la complexité d'une pompe variable Load-Sensing, tout en réduisant drastiquement la puissance moteur par rapport à une pompe simple étage.

Son succès repose sur : un dimensionnement rigoureux des 3 cylindrées et 2 seuils, un refroidissement adapté aux décharges, une filtration soignée des soupapes, et une maintenance préventive de ces dernières.

Pour des besoins plus flexibles ou une efficacité énergétique maximale, la pompe à pistons variable Load-Sensing reste la référence haut de gamme.
