Comprendre les écrous à sertir (swage nuts) : comment ils fixent la tôle en aérospatiale

Les écrous à sertir, aussi appelés écrous auto-serrants, sont des fixations filetées spécialisées largement utilisées dans l'aérospatiale et les industries haute performance. En déformant la tôle autour d'un trou pré-percé, ils créent un ancrage permanent, résistant aux vibrations, qui surpasse les écrous traditionnels.

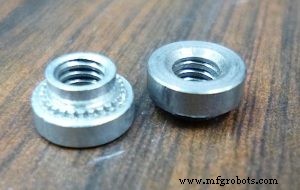

Vue d'ensemble des écrous à sertir

Contrairement aux écrous conventionnels, un écrou à sertir comporte un anneau étroit, tourné vers l'intérieur — appelé anneau de serrage — à la base. Quand il est enfoncé dans un trou, cet anneau déforme le métal environnant, faisant « sertir » ou serrer l'écrou en place. Le résultat est un lien fort et continu qui reste sécurisé même sous charges lourdes ou extrêmes de température.

Origines des écrous à sertir

Bien que les écrous à serrage existent depuis des décennies, le premier design auto-serrant a été breveté par l'inventeur américain Albert Spokes en 1958 (Brevet US 2,899,930). L'innovation de Spokes a éliminé le besoin d'une opération de serrage séparée du côté opposé du métal, simplifiant l'assemblage et réduisant les coûts de main-d'œuvre.

Comment fonctionnent les écrous à sertir

1. Préparation. Un trou du diamètre approprié est percé dans la tôle, typiquement avec un outil de perçage CNC pour assurer la précision.

2. Insertion. L'écrou à sertir est placé sur le trou et enfoncé à la main ou avec une clé dynamométrique.

3. Sertissage. À mesure que l'écrou est enfoncé plus profondément, l'anneau de serrage s'élargit, déformant plastiquement la tôle dans le profil de l'écrou. Le métal verrouille alors l'écrou en place.

4. Résultat. Le joint final présente une résistance au cisaillement élevée, un desserrage minimal et une excellente résistance aux vibrations, le rendant idéal pour peaux d'avion, aubes de turbine et autres composants critiques.

Les écrous à sertir sont compatibles avec la plupart des tôles courantes — aluminium, titane, acier inoxydable — les rendant polyvalents pour une large gamme d'applications d'ingénierie.
