SCR Bt151 :un guide manuel complet

De nos jours, les composants microélectroniques sont indispensables dans les circuits. La plupart sont des versions améliorées des versions de base. Les exemples incluent les résistances, les condensateurs, les inductances et les transistors. Le redresseur contrôlé au silicium (SCR) est le dispositif semi-conducteur le plus largement utilisé.

En grande partie, la popularité du CI est due à son vaste champ d'application. Certains d'entre eux incluent le redressement, la régulation et l'inversion de puissance, pour n'en citer que quelques-uns. Le BT151 SCR ne fait pas exception. Ici, nous fournissons tout sur le SCR bt151, la configuration des broches et les applications.

1. Qu'est-ce que le SCR BT151 ?

Le SCR BT151, également appelé thyristor, est un dispositif semi-conducteur particulier. Le redresseur contrôlé au silicium se compose principalement de quatre matériaux différents de type P et de type N enveloppés de plastique. Classiquement, son objectif principal est de générer des performances de cyclage thermique élevées et de bloquer une tension bidirectionnelle élevée.

Étant un appareil unidirectionnel, il ne permet la circulation du courant que dans une seule direction. Et cela devient possible lorsqu'il y a déclenchement ou polarisation au niveau de la borne de porte SCR.

En d'autres termes, ces redresseurs commandés par le signal du transistor se comportent comme des diodes. Ils restent conducteurs jusqu'à ce que le courant anode-cathode tombe en dessous d'une valeur spécifique. Cette valeur est le courant de maintien.

Le BT151, cependant, est un boîtier TO-220 de SCR. De plus, il est livré avec une fonction de puissance moyenne 12A. En conséquence, il vous permet d'alterner les charges DC standard ou l'alimentation AC. En outre, cela permet de gérer les signaux CC à des niveaux élevés.

(Le symbole de circuit du thyristor représente un SCR).

2. Configuration des broches pour SCR BT151

Vous trouverez ci-dessous une description des broches SCR BT151 et chaque borne représente.

Numéro d'identification personnel	Nom de la broche	Description
1	Cathode	Cette borne est la prise de courant.
2	Anode	Pendant ce temps, cette broche laisse passer le courant dans le SCR.
3	Portail	Il fonctionne comme un mécanisme de contrôle de la conduction entre la cathode et l'anode.
4	Onglet	À cette extrémité, l'onglet va à la borne d'anode dans une connexion électrique.

3. Caractéristiques et spécifications du SCR BT151

Vous trouverez ci-dessous les caractéristiques et spécifications du SCR BT151.

Fonctionnalités

• Son comportement proche d'un thyristor est la première particularité.
• Le SCR BT151 a une capacité de courant de surtension élevée.
• De plus, il a un haut niveau de performance en cyclage thermique.
• Contrairement à d'autres, le dispositif redresseur a une grande fiabilité.
• De plus, il possède une tension de blocage élevée.
• Sa tension de blocage est également bidirectionnelle.
• Le SCR BT151 est également disponible en boîtiers TO-22AB.

Spécifications

• Le courant nominal de surtension est de 132 A.
• Lors de la polarisation du SCR, le courant maximum de déclenchement de la porte est de 15 mA.
• En outre, la valeur nominale maximale du courant de maintien est de 20 mA.
• Le courant de crête répétitif est de 0,5 mA.
• Pour la tension inverse maximale répétitive, sa valeur nominale est de 500 V.
• De même, la tension directe maximale répétitive est également de 500 V.
• La tension à l'état passant est de 1,75 V, au maximum.
• La tension de déclenchement de la grille a une limite supérieure de 1,5 V.

4. SCR équivalent BT151

Certains composants électroniques fonctionnent comme des équivalents du SCR BT151. Ils comprennent :

• BT152.
• TYN208.
• 2N6508.

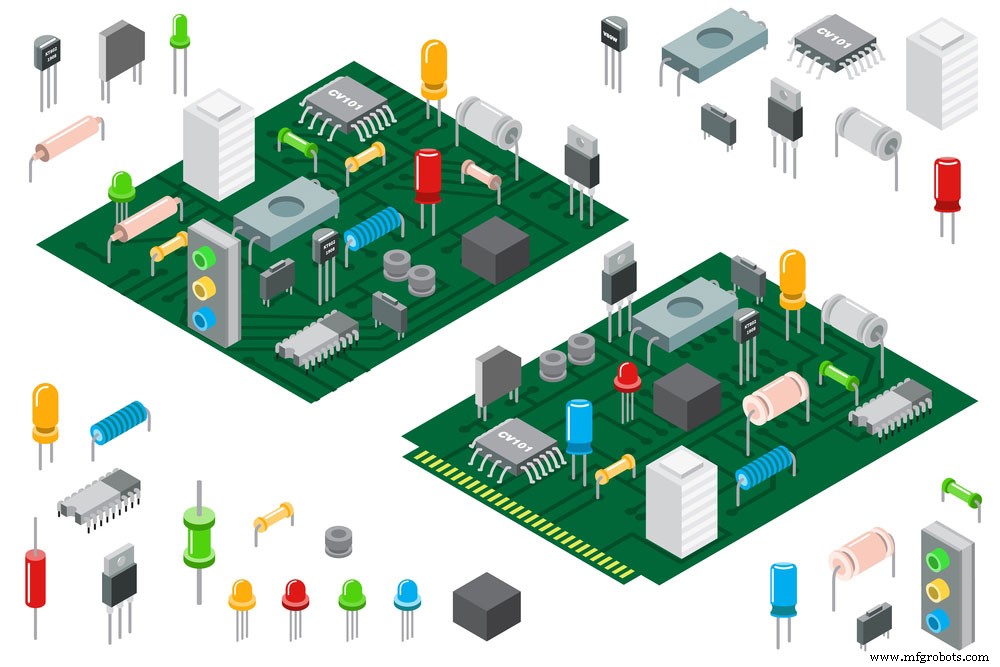

(Les différents types de thyristors disposés sur un circuit imprimé)

5. Application de circuit de SCR BT151

Dans la plupart des cas, les charges CC et CA utilisent le SCR pour le contrôle. C'est dans la régulation du courant et de la tension dans les appareils. De plus, il est également avantageux pour les tensions de ligne avec des vents très élevés.

Ci-dessous, nous démontrons une application de circuit idéale de SCR. Nous connectons une charge de moteur CC à une alimentation 12 V CC à l'aide de notre SCR BT151. Cependant, le circuit ne commence à fonctionner que lorsque le SCR est conducteur.

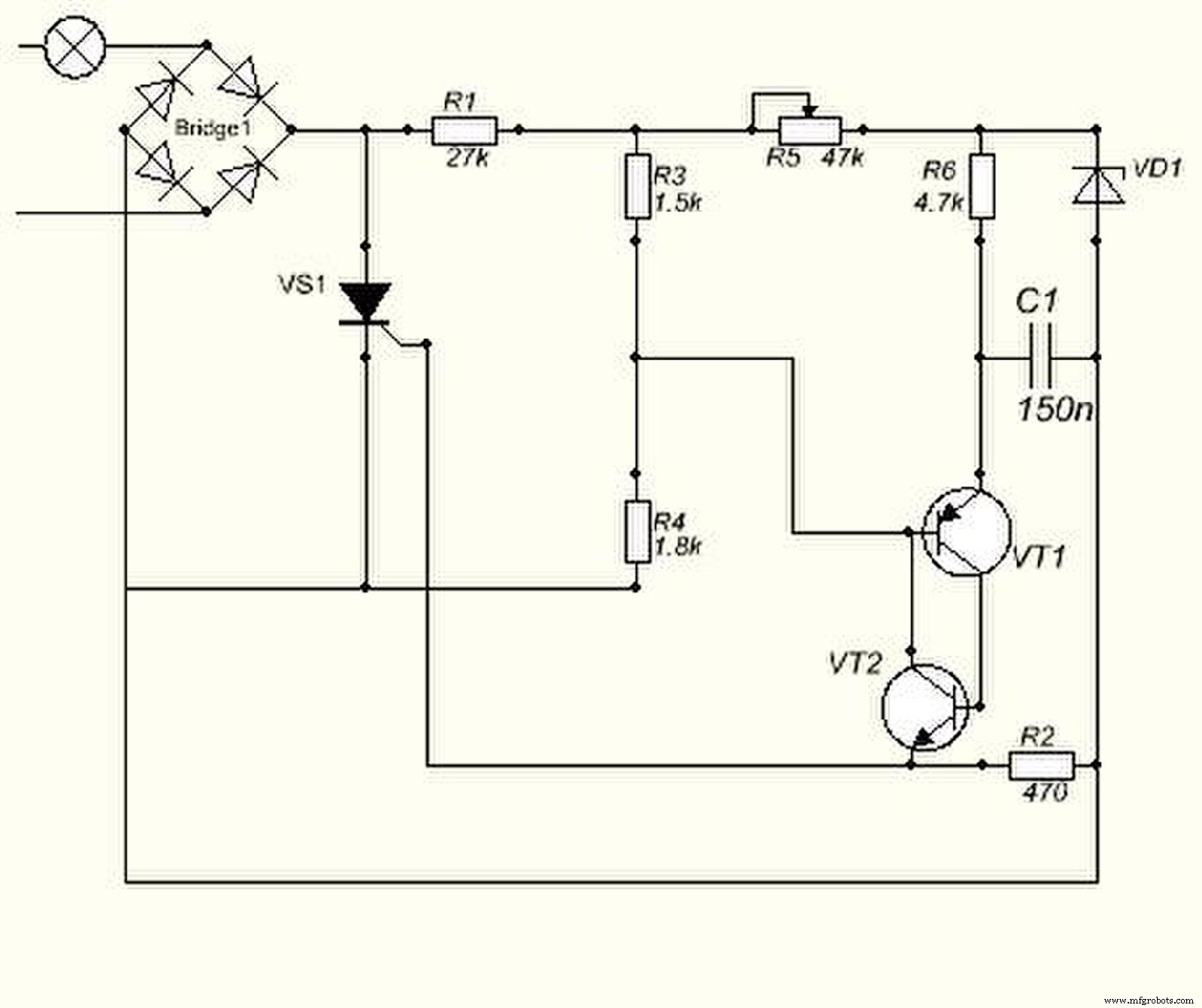

(Un schéma de circuit d'un SCR fonctionnant comme un régulateur de puissance).

Comment tester un SCR ?

Une méthode de test simple et efficace pour les SCR consiste à utiliser un multimètre. Ce faisant, vous vérifiez l'activité de la diode entre les bornes de cathode et de grille du SCR. Pour ce faire, vous devez suivre les étapes suivantes :

1. Tout d'abord, réglez le multimètre de manière appropriée. Vous positionnez le sélecteur sur le point de haute résistance.
2. Connectez ensuite l'anode du SCR à la borne +ve du multimètre.
3. Alors que la cathode du SCR se connecte à la borne -ve du multimètre, ces connexions provoquent un affichage en circuit ouvert.
4. Ensuite, nous inversons les connexions établies sur le multimètre pour afficher les mêmes résultats.
5. Ensuite, connectez les bornes d'anode et de grille du SCR à l'extrémité +ve du multimètre.
6. À l'autre extrémité, la cathode va à la borne -ve du multimètre.
7. En conséquence, la lecture du multimètre montre une résistance réduite en raison de la présence d'un redresseur contrôlé au silicium.
8. Enfin, déconnectez la porte du SCR de l'anode et de la cathode du multimètre. L'affichage résultant sur le multimètre indiquera moins de résistance, indiquant ainsi une condition de verrouillage. Cela indique que le courant de maintien du SCR tire son alimentation de la batterie du multimètre.

6. Application du SCR Bt151

Dans l'ensemble, le SCR BT151 est d'une importance polyvalente dans les utilisations domestiques et industrielles telles que :

• Pour l'éclairage domestique, le chauffage et la commutation statique.
• Pour la protection des circuits et l'allumage.
• De plus, il protège Inrush et Crowbar.
• BT151 SCR fonctionne comme un régulateur de tension.
• Il sert de mécanisme de commande de moteur.
• Allumage à décharge capacitive (CDI).
• Généralement utilisé dans les circuits nécessitant une capacité de tension de blocage bidirectionnelle.

(Des commutateurs comme celui-ci utilisent le SCR Bt151)

Conclusion

En résumé, le BT151 fait partie d'une série de redresseurs contrôlés au silicium. Ces redresseurs fonctionnent de la même manière que les transistors, mais avec une capacité de verrouillage. Ainsi, nous l'appelons un redresseur contrôlé.

Maintenant que vous connaissez le SCR BT151 et son fonctionnement, allez-y et construisez un projet. Contactez nous si vous avez des questions; nos experts se feront un plaisir de vous aider.
