Relais Dpdt :Le Guide Complet

Un relais est un interrupteur avec un circuit électrique qui le fait fonctionner. Puisqu'il s'agit d'un circuit, il possède une série de signaux d'entrée et de signaux de commande. De manière significative, il fonctionne en recevant un signal d'entrée provenant de sources d'alimentation d'entrée connectées qui agissent comme des commutateurs standard. Cet article vous expliquera comment connecter des relais dpdt dans un circuit. Il vous aidera également à comprendre le fonctionnement du relais dpdt et ses usages.

Qu'est-ce qu'un relais Dpdt ?

Un relais dpdt, également connu sous le nom de relais Double(D) Pole(P) Double(D) Throw(T), est un dispositif électromagnétique utilisé dans les moteurs électriques. Un dpdt a deux entrées. De plus, chaque information a deux sorties.

Comment fonctionne un relais Dpdt ?

Une bobine isolée par relais bascule automatiquement les commutateurs lorsqu'une commutation manuelle est impossible. Par conséquent, il fonctionne comme un circuit de contrôle. Souvent, les relais utilisent des dispositifs qui ressemblent à des transistors pour transporter les charges électriques lors de la mise sous tension. Cependant, nous avons un certain type appelé relais électromécaniques. Ces relais sont faciles à comprendre.

Les relais ont une application basse tension pour transformer l'électroaimant en un champ magnétique. De plus, il dispose également d'un interrupteur de contact pour contrôler le circuit magnétique. Lorsque le cap maintenu se trouve dans le champ magnétique, le relais agit principalement comme si quelqu'un actionnait le bouton avec les contacts en position.

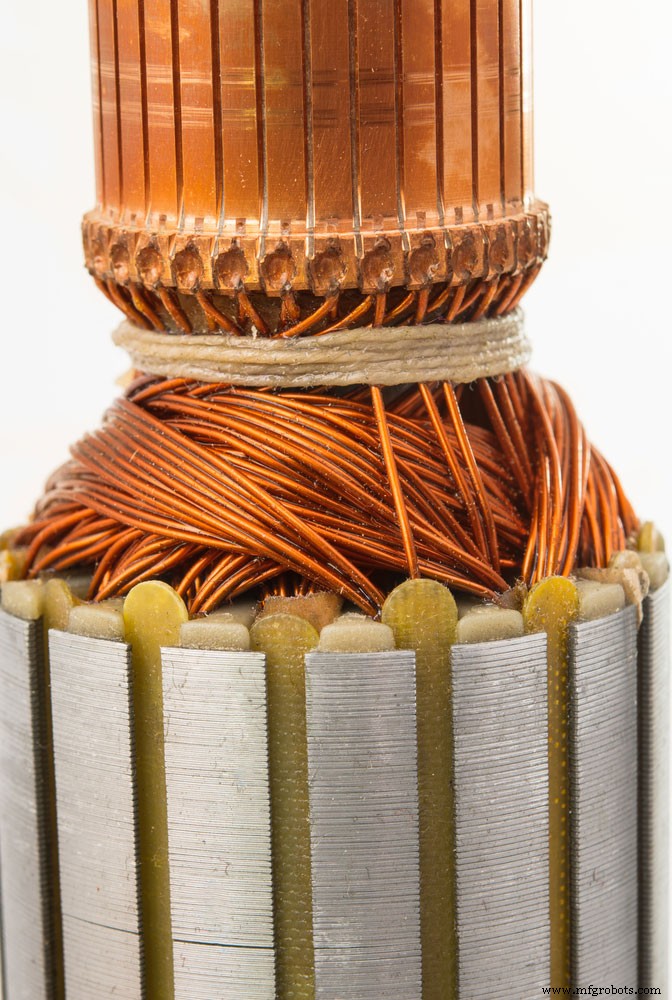

(une section d'un moteur électrique.)

En raison des principes de fonctionnement d'un interrupteur domestique, il restera toujours comme vous le laissez. Si vous l'allumez, il le restera à moins que vous ne l'éteigniez et vice versa. Cependant, une bobine de relais se comporte différemment car ses opérations de base nécessitent des opérations électromagnétiques. Lorsque l'aimant présent est dans un champ à la désactivation, les interrupteurs électriques sont relâchés. Il explique que le circuit externe s'allumera chaque fois que les valeurs nominales de courant seront désactivées ; sinon, cela provoque une panne de l'appareil.

Un relais dpdt est un type de relais à double pôle. Par conséquent, ce double pôle peut commuter le circuit des deux côtés. De plus, le dpdt dispose également d'un double lancer. Cette double direction signifie que le parcours peut facilement basculer entre les fils plutôt que de simplement contrôler la sortie en l'allumant ou en l'éteignant à l'aide de systèmes d'alimentation électrique.

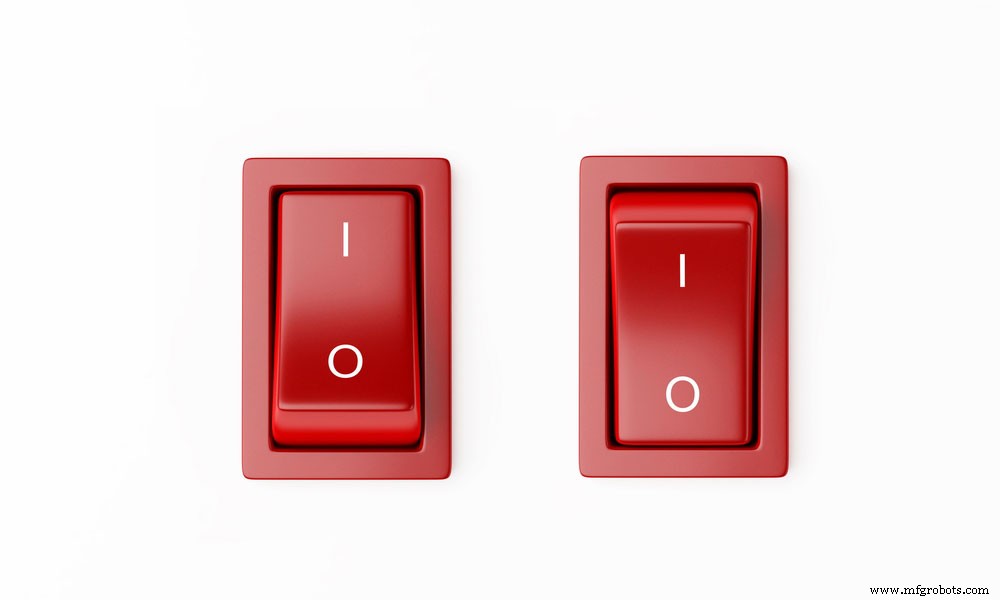

(un exemple d'interrupteur domestique.)

Comment connecter les relais Dpdt dans le circuit

Un dpdt est un relais électromagnétique contenant un solénoïde entouré d'une bobine de fil isolée enroulée. Ce dispositif a plusieurs contacts et un mouvement d'armature en fer relativement mobile. De plus, il a un flux magnétique d'un chemin à faible réluctance émis par une culasse en fer. Sans oublier les conditions de circuit normales qu'il possède.

(icône bobine inductive.)

Changer le sens d'un moteur avec un relais dpdt.

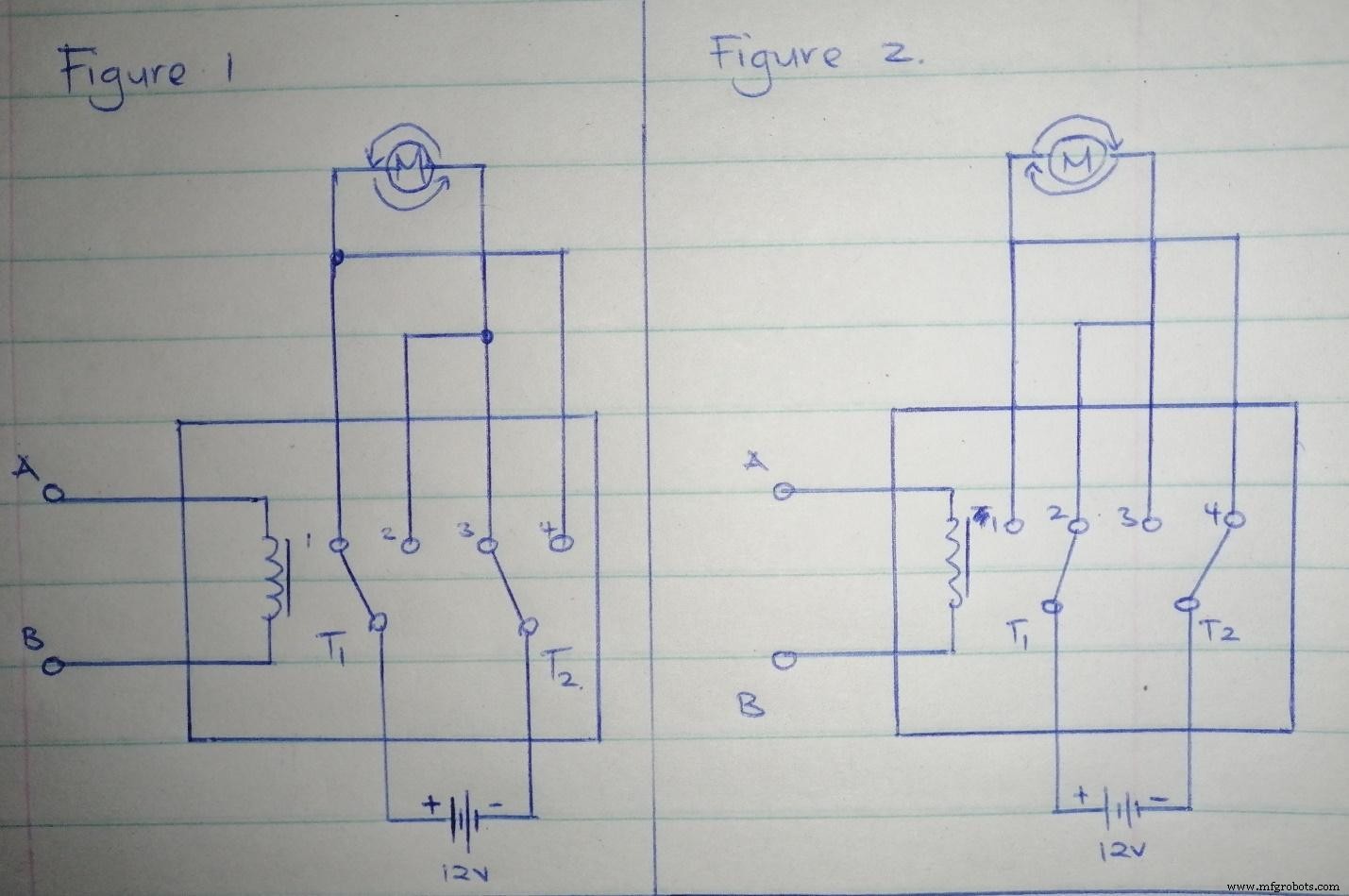

(Circuits expliquant le fonctionnement d'un relais dpdt dans un moteur.)

Nous utilisons une batterie 12v et des ensembles de contacts en fonction de la carte de circuit imprimé de la conception du circuit. De même, nous pouvons utiliser n'importe quelle batterie d'alimentation continue dans la connexion de la bobine de relais. Surtout, nous connectons les contacts en parallèle. L'extrémité positive de la source d'alimentation se connectera à la borne T1, tandis que l'extrémité opposée se connectera à la borne T2. De plus, nous avons des contacts DPDT 1 et 4 qui se connectent et des jeux de contacts auxiliaires DPDT 2 et 3.

Lorsqu'il n'y a pas de tension de déclenchement traversant la bobine unique, l'extrémité positive de la batterie se connectera à T1. Ensuite, cela concernera le contact 1. De plus, l'extrémité opposée se fixera à T2 et au contact 2. Ces contacts se connectant à T1 sont autrement connus sous le nom de contacts à guidage positif. Il fait tourner ce moteur dans le sens des aiguilles d'une montre.

Lorsque l'inverse est appliqué et que nous appliquons une tension de déclenchement à la bobine unique, le relais automobile commute automatiquement. Par conséquent, cela provoque une permutation des contacts dans la piste de circuit créant une résistance de contact. Ensuite, T1 du + Ve de la batterie se connecte au contact 2, tandis que T2 de la borne négative se connecte pour obtenir 4. En conséquence, cela alterne le sens de rotation du moteur dans le sens inverse des aiguilles d'une montre.

(icône de la batterie montrant les extrémités positives et négatives.)

Basculez entre 2 charges différentes à l'aide des commutateurs dpdt.

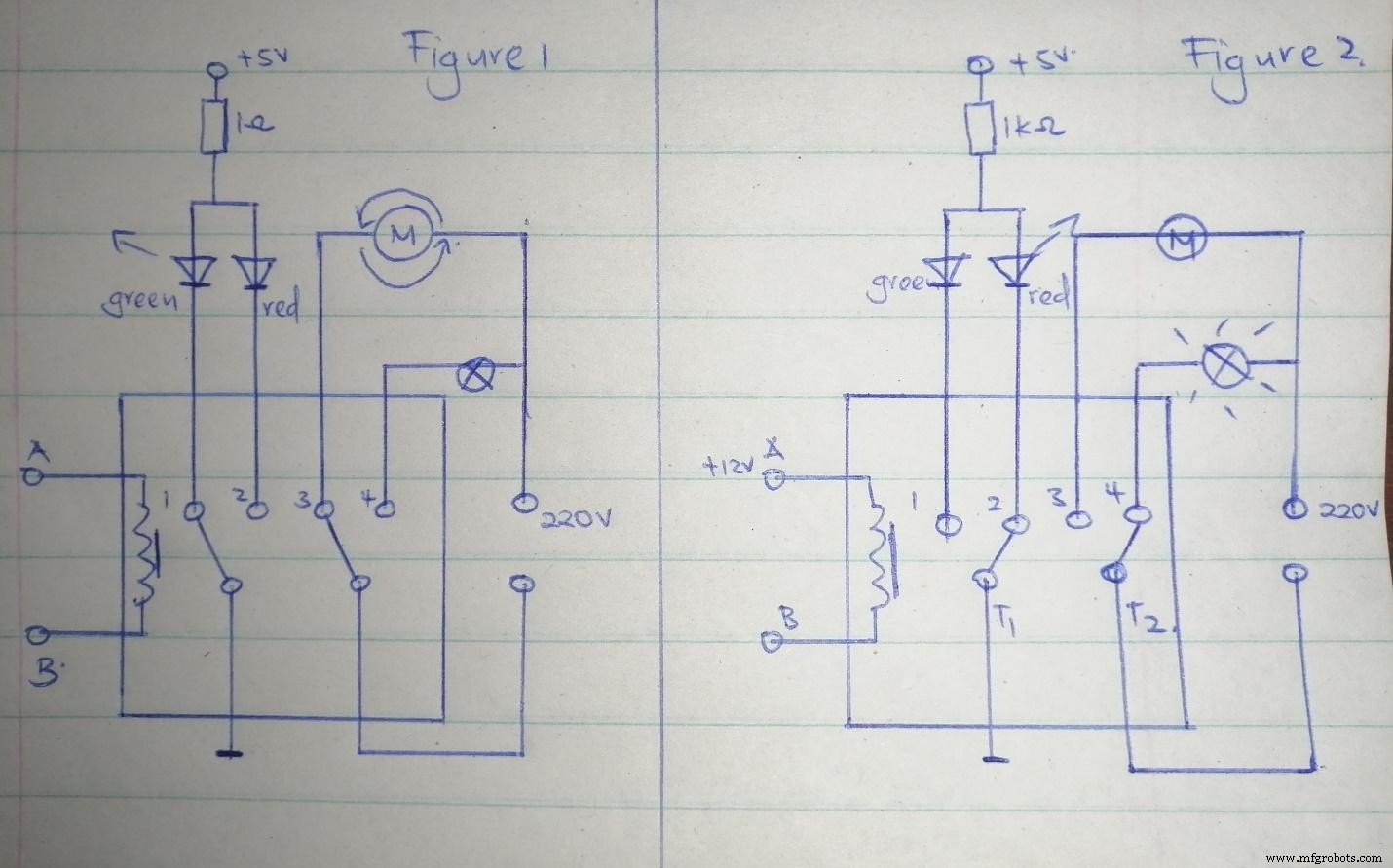

(circuits qui expliquent le basculement entre deux charges différentes)

Les bornes de la bobine se connectent à un ventilateur de la bobine du contacteur dans le premier circuit et aux ampoules LED vertes et rouges. Les ampoules sont les charges d'éclairage. Lorsqu'aucun courant continu n'est appliqué à la bobine, la LED verte et le ventilateur s'allument. Cependant, lorsqu'il y a une application de courant à la bobine comme dans le circuit 2, le courant de la bobine commute les relais. Par conséquent, cela allume la LED rouge et l'ampoule.

Utilisations d'un relais Dpdt

Utilisé dans un démarreur de moteur industriel pour séparer deux circuits électroniques. Ensuite, il les connecte magnétiquement en présence d'un champ magnétique.

Nous les utilisons également dans les appareils électroniques lorsque l'interrupteur électronique est relâché. Cela relie les circuits électroniques qui fonctionnent sur un faible courant de contact à ceux sur un courant de contact plus élevé.

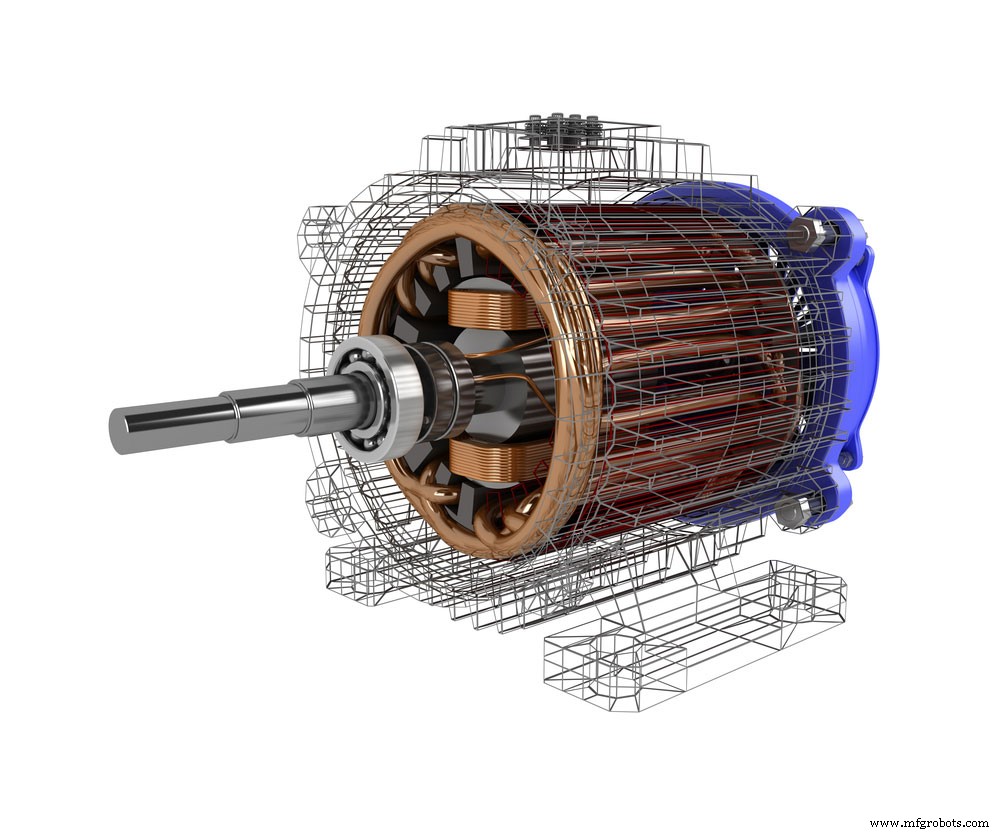

(un moteur électrique.)

Résumé

Un relais dpdt est très courant dans de nombreux appareils électroniques. Il contrôle le circuit en s'assurant qu'il n'y a pas de perte de courant.

Nous espérons que cet article a apporté un peu de lumière au relais dpdt. Si vous l'avez aimé, veuillez consulter plus de nos articles. Pour toute autre question, veuillez nous contacter !
