Minuterie DIY :son fonctionnement et ses applications

Différents types de minuterie de bricolage servent à diverses fins. Mais, malgré la variété, la base se résume toujours à un simple circuit de minuterie. Ainsi, vous pouvez utiliser le circuit de minuterie pour de nombreuses applications, y compris la génération d'impulsions et les oscillateurs.

De plus, la conception est assez simple et vous pouvez le faire en peu de temps. Cependant, cela ne signifie pas qu'il est facile à construire.

C'est pourquoi nous avons créé cet article, pour vous faciliter la tâche.

Alors, si vous avez besoin de savoir comment fabriquer un minuteur DIY, cet article est fait pour vous; nous allons vous montrer comment fonctionne le circuit de la minuterie et vous montrer comment créer deux circuits de minuterie faciles à faire soi-même.

Prêt? Alors allons-y !

Comment fonctionne le circuit de la minuterie ?

Comme nous l'avons mentionné précédemment, il existe différents types de minuteries avec diverses applications. Cependant, nous parlerons longuement d'un circuit de minuterie simple mais utile que vous pouvez régler avec des pots ordinaires. Voici un schéma du circuit :

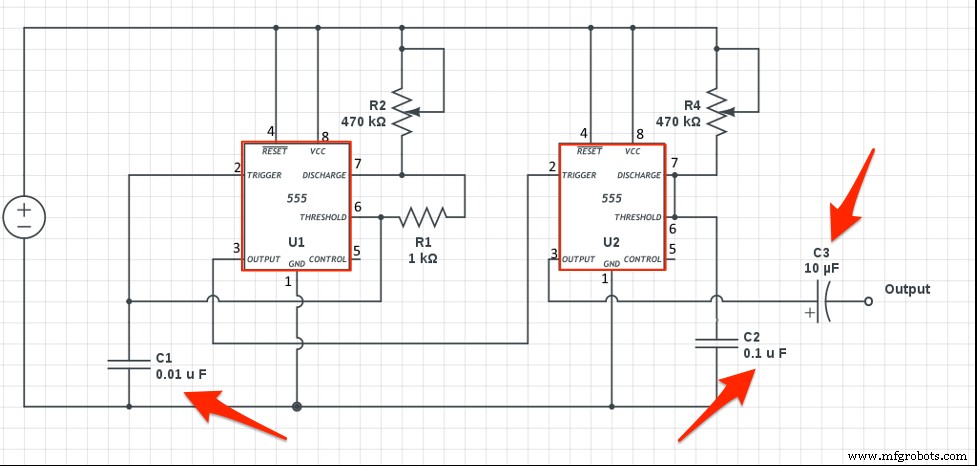

Schéma du circuit de minuterie DIY

En regardant le schéma de circuit ci-dessus, vous verrez deux circuits intégrés de minuterie 555 configurés en modes de minuterie indépendants.

Bien que les paramètres de synchronisation soient différents, la configuration des deux minuteurs 555 est similaire.

Alors, comment ça marche ?

Vous pouvez coupler la sortie du 555 supérieur à l'entrée de réinitialisation du 555 inférieur avec un transistor. Ensuite, vous pouvez vous connecter de sorte que lorsque le 555 supérieur passe au niveau haut, cela déclenche le fonctionnement de la minuterie inférieure.

Ainsi, le 555 inférieur commence son décompte. Mais, lorsque la sortie passe à l'état haut, elle arrête de compter, revient à son état normal et redémarre le processus.

En d'autres termes, si la synchronisation du haut 555 ne s'arrête pas, le bas 555 restera inactif. Ainsi, dès que le 555 supérieur arrête sa synchronisation, sa sortie devient élevée, commutant ainsi la charge de sortie et activant le 555 inférieur.

De plus, vous pouvez utiliser le pot connecté aux minuteries supérieures 555 pour déterminer combien de temps vous voulez que la charge reste, tandis que le pot connecté au 555 inférieur détermine quand vous voulez que la charge soit éteinte.

De plus, vous pouvez mettre à niveau la conception du circuit ci-dessus avec un bouton-poussoir et toujours allumer/éteindre la minuterie en appuyant sur un bouton. L'un des avantages de l'utilisation de la conception à bouton-poussoir est qu'elle garantit que la minuterie est complètement éteinte, en particulier en cas de panne de courant pendant que le circuit est en cours d'utilisation. Cela garantit également que les charges importantes telles que les geysers ou les radiateurs restent éteintes lors de tels événements.

Comment construire un simple minuteur de bricolage

Plus tôt, nous avons dit que nous allions vous montrer comment fabriquer deux minuteries DIY simples.

Donc, nous envisagerions de construire un compte à rebours bricolage et un sablier bricolage.

Compte à rebours bricolage

Voici comment créer un simple compte à rebours DIY :

Étape 1 :Préparez vos documents

La première chose que vous devez faire avant de commencer un projet est de préparer votre matériel.

Donc, pour le compte à rebours, voici le matériel dont vous avez besoin :

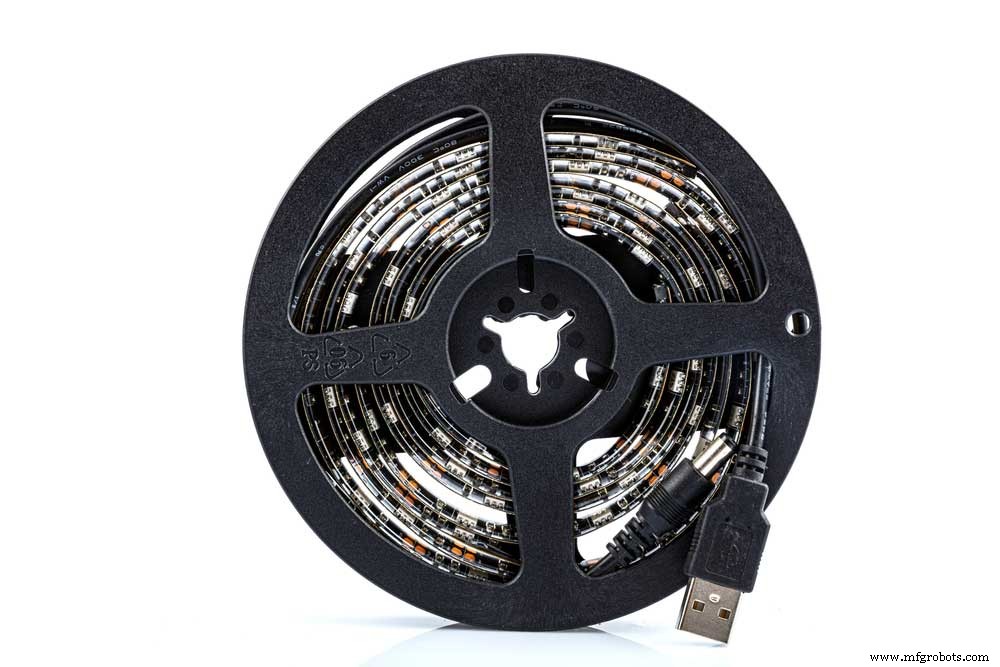

• Bande LED USB 5v (1 mètre)

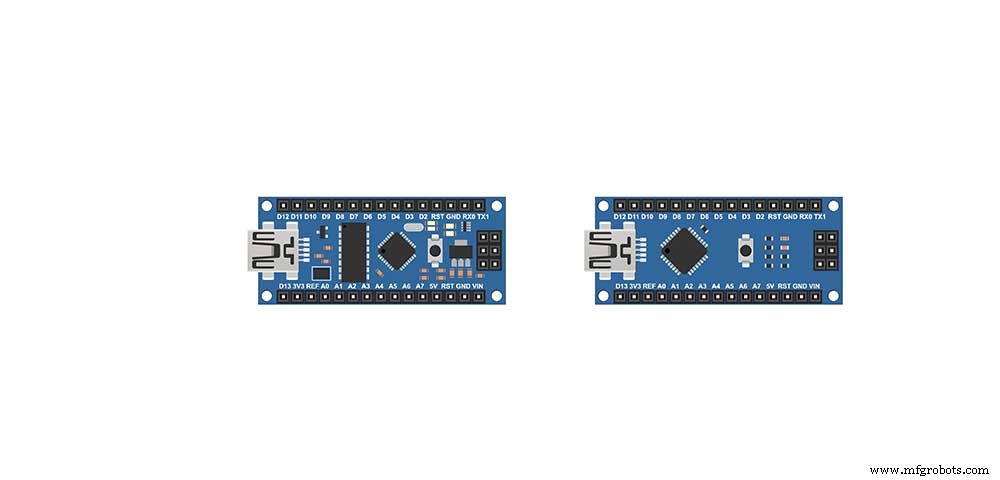

• Arduino Nano

• Emballage en polystyrène (1 cm d'épaisseur)

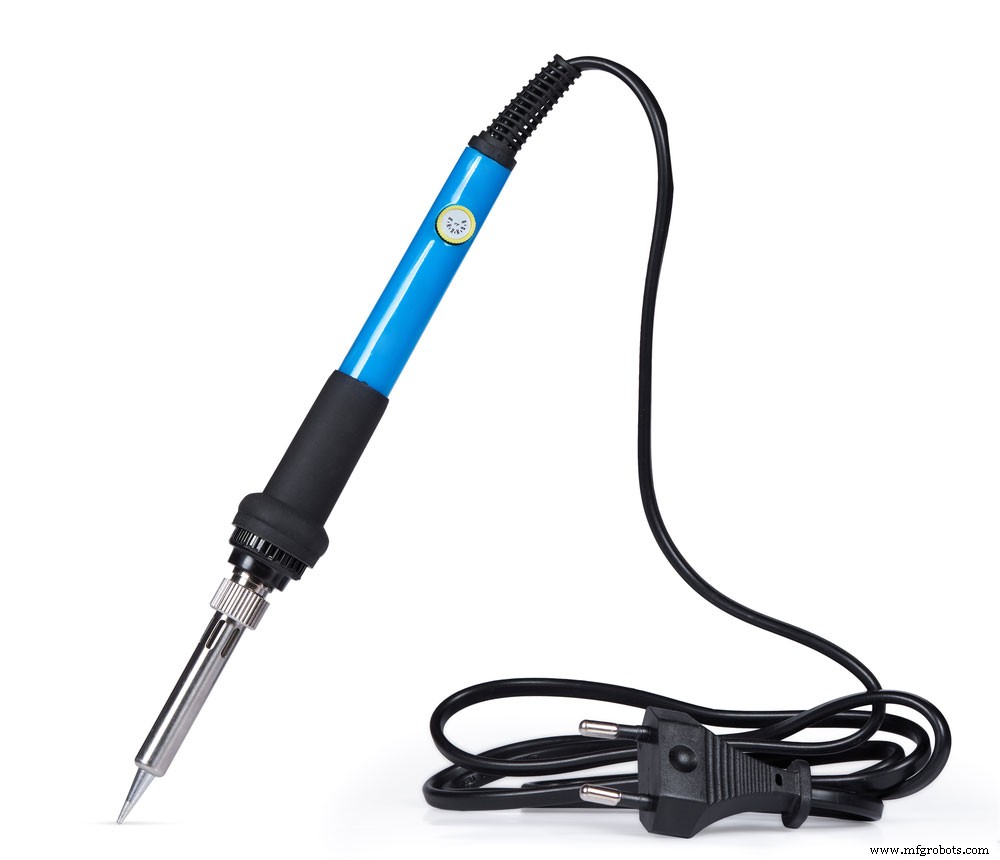

• Fer à souder

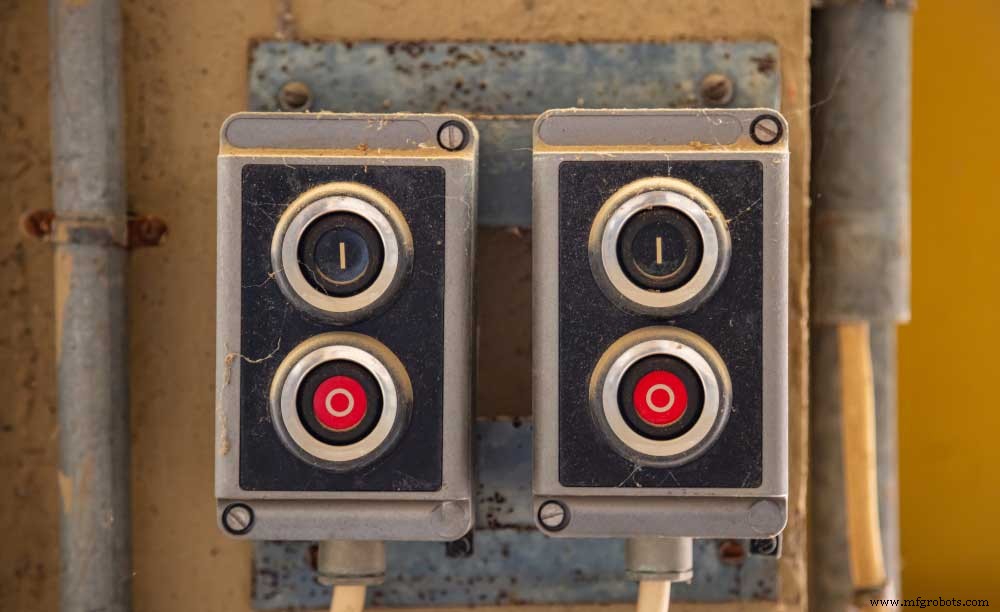

• Bouton poussoir unipolaire (double marche/arrêt)

• Fil

• Deux feuilles de vélin

• Carte rigide pour l'affichage arrière

Étape 2 :Créer un guide de lumière

Les guides de lumière façonnent la lueur des LED. Alors, assurez-vous de faire vos chiffres LED sur un morceau de carte. De plus, vous pouvez choisir d'imprimer n'importe laquelle des polices de style numérique disponibles.

Après cela, découpez les parties du présentoir pour votre gabarit en polystyrène. De plus, vous pouvez utiliser un gros ruban adhésif pour fixer le polystyrène à la carte. Ensuite, découpez chaque partie du polystyrène avec un couteau bien aiguisé.

Étape 3 :Définissez une base pour vos LED

Ensuite, installez une base pour votre écran LED. Vous pouvez utiliser un morceau de support en carton ou tout autre matériau rigide. De plus, utilisez le guide de lumière en polystyrène de l'étape précédente pour marquer les positions des LED sur la base. Une fois cela fait, collez les bandes LED sur les segments.

Étape 4 :Commencer le câblage

C'est là que ça devient délicat. Tout d'abord, vous devez souder chaque bande LED à un fil différent qui se connectera à une seule broche Arduino.

Confirmez que vous marquez chaque fil, afin de ne pas passer des heures à essayer de distinguer les fils. De plus, l'Arduino que vous utilisez détermine la façon dont vous connectez les broches à vos fils.

Étape 5 :Utilisez de la colle pour le guide de lumière en polystyrène

Fixez votre guide de lumière en polystyrène à la base avec de la colle en le recouvrant du câblage et des LED. Ajoutez le diffuseur pour que les LED individuelles ne soient pas visibles.

Étape 6 :Réparez votre bouton de démarrage

Utilisez un bouton qui a deux connexions. Une connexion va à la broche Arduino (+ve), tandis que l'autre va à la terre via une résistance de 100 m.

Étape 7 :Utilisez un code pour programmer votre minuteur

Enfin, vous pouvez utiliser un code pour éclairer chaque segment du nombre requis chaque seconde ou minute. De plus, vous pouvez trouver un code efficace pour votre compte à rebours ici.

Temporisateur de sable DIY

Le sablier DIY est une technologie ancienne et vintage.

Alors, voici comment fabriquer un simple sablier DIY :

Étape 1 :Organisez vos documents

Les composants de cette conception sont faciles à obtenir. Donc, vous aurez besoin de colle rapide, d'une petite serviette en plastique, de sable et de deux bouteilles avec quelque chose pour faire un trou.

Étape 2 :Créez des trous propres sur les deux capuchons

Ensuite, créez des trous propres et lisses sur les deux bouchons de bouteille.

Étape 3 :Joindre les capuchons avec de la colle

Utilisez de la colle pour assembler les bouchons des bouteilles.

Étape 4 :Ajoutez un morceau d'entonnoir dans le trou

Insérez un morceau d'entonnoir dans les trous et soyez précis avec cette étape.

Étape 5 :Mettez votre sable sec dans votre bouteille

Remplissez la moitié d'une bouteille avec du sable sec en utilisant l'entonnoir restant.

Étape 6 :placez les bouchons connectés sur les bouteilles

Ajoutez les bouchons aux bouteilles et assurez-vous qu'ils sont bien fixés avec du ruban adhésif.

Conclusion

Un fait amusant à propos du circuit de la minuterie est qu'il est programmable.

Essentiellement, cela signifie que vous pouvez définir ce que vous voulez que la minuterie fasse. De plus, vous pouvez ajuster les temporisations en fonction de vos préférences personnelles et les régler indépendamment sur le temps de retard. C'est donc la partie cruciale du circuit de la minuterie.

C'est tout ! Si vous avez des questions ou si vous souhaitez plus d'informations sur les minuteries DIY, n'hésitez pas à nous contacter.
