Comment câbler un interrupteur bipolaire à une direction ? Câblage DPST

Comment câbler un commutateur DPST ? Contrôle des circuits 120 V/240 V et 230 V à l'aide d'interrupteurs bipolaires à une direction

Qu'est-ce qu'un interrupteur bipolaire, unidirectionnel (DPST) ?

DPST signifie interrupteur bipolaire, unidirectionnel. Il s'agit essentiellement de deux interrupteurs SPST emballés dans une seule unité et actionnés par une seule poignée (commune aux deux interrupteurs unipolaires et unidirectionnels).

Le commutateur DPST est le même que le disjoncteur bipolaire 240 volts qui est utilisé pour couper (OFF) ou allumer les circuits 240 V via la ligne 1 et la ligne 2. Alternativement, il peut être utilisé pour contrôler deux circuits tandis que le fonctionnement ON et OFF pour les deux circuits sera le même, par ex. il ne peut effectuer qu'une seule opération ON ou OFF.

La figure suivante montre le fonctionnement de base (ouverture et fermeture des deux contacts) d'un interrupteur DPST évalué pour 120V - 277V.

Le commutateur bipolaire, unidirectionnel (DPST) est utilisé pour contrôler un circuit 240 V, où les deux lignes d'alimentation (Hot1 et Hot2) doivent être commutées en même temps. Bien qu'il n'y ait pas besoin d'un fil neutre dans les circuits 240V, si c'est le cas, il peut être directement connecté au point de charge selon le manuel d'utilisation.

Attention :Les interrupteurs sont toujours câblés sur les fils de phase (ligne ou sous tension) de la même manière que les fusibles.

Fonctionnement du commutateur DPST ?

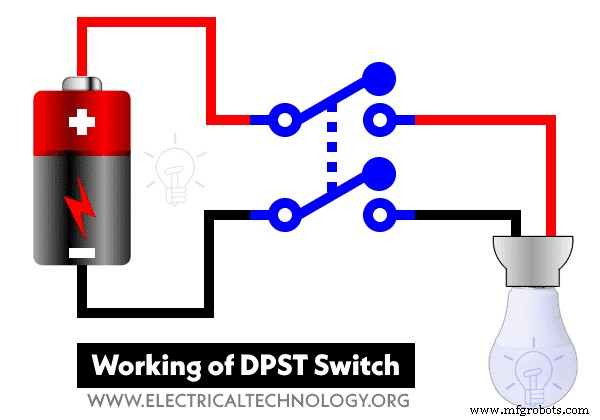

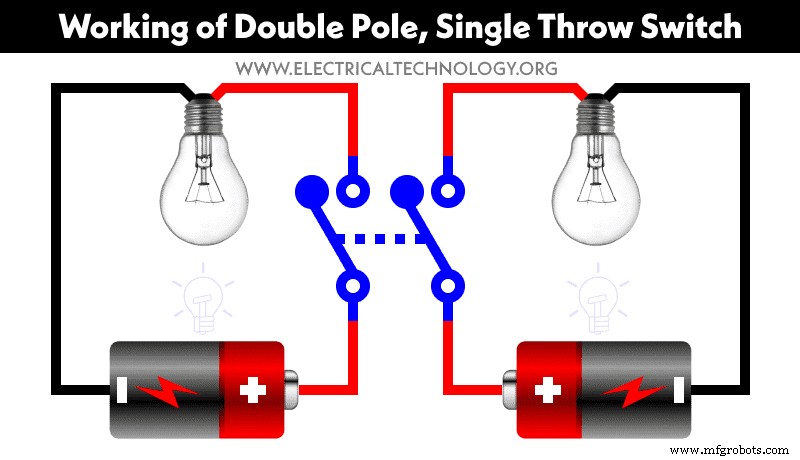

Le gif et la courte vidéo suivants illustrent le fonctionnement d'un interrupteur bipolaire unidirectionnel dans le circuit.

Courte vidéo :

Voyons comment câbler un commutateur DPST pour différentes applications.

Contrôle et câblage d'une ampoule en tant que charge unique à l'aide du commutateur DPST

Le schéma de câblage suivant montre qu'une ampoule LED est câblée et contrôlée via un interrupteur bipolaire à une direction. La ligne et le neutre peuvent être connectés ou déconnectés à l'aide du commutateur DPST. Le schéma de câblage s'applique à la fois au courant continu et au courant alternatif 230 V ou 120 V.

Contrôle de deux ampoules en tant que double charge à l'aide du commutateur DPST

Le schéma de câblage suivant montre que deux ampoules LED sont câblées et contrôlées via un interrupteur DPST. Comme indiqué, les deux lignes sont connectées aux bornes d'entrée d'un interrupteur unipolaire bipolaire à partir de deux sources différentes (par exemple Hot1 et Hot 2 ou générateur de secours et panneaux solaires ou batteries, etc.).

Le fil neutre est directement connecté aux supports de lampe des deux points d'éclairage. De cette façon, les deux ampoules peuvent être allumées ou éteintes en même temps tout en utilisant deux sources différentes.

Câblage et contrôle d'un circuit 240 V à l'aide d'un interrupteur bipolaire unidirectionnel

Dans ce schéma de câblage, un appareil de charge 240 V CA (tel qu'un sèche-linge, un chauffe-eau, etc.) est câblé via un interrupteur DPST de 30 A. Comme illustré, il n'est pas nécessaire de câbler le fil neutre, donc les fils Hot 1 et Hot 2 pour 240 V sont directement connectés au commutateur bipolaire, unidirectionnel et au point de charge. Le fil de terre est connecté directement au sèche-linge.

Le commutateur DPST rompra les deux fils chauds lorsqu'il est éteint. De même, il connectera les deux fils chauds lorsqu'il est en position ON.

Contrôle d'un chauffe-eau à l'aide du commutateur DPST

Le schéma suivant montre qu'un chauffe-eau est câblé et contrôlé à l'aide d'un interrupteur bipolaire unidirectionnel. Comme illustré, le commun (vis noires) est connecté à la source 240 V (Hot 1 et Hot 2) à partir d'un disjoncteur bipolaire. Les bornes L1 et L2 (vis en laiton) sont câblées au chauffe-eau. Enfin, le fil de terre est connecté à la boîte à bornes du chauffe-eau. Gardez à l'esprit que le neutre n'est pas nécessaire dans les circuits 240 V.

De cette façon, la position haute du commutateur ON le chauffe-eau (via les deux fils chauds) tandis que la position inférieure éteint le chauffe-eau. En d'autres termes, le fonctionnement de la bascule bipolaire fera ou détruira les deux lignes à la fois.

Le schéma de câblage suivant montre le câblage et le contrôle du thermostat et des éléments de chauffe-eau non simultanés de 240 V à l'aide d'un interrupteur DPST de 20 A.

• Les vis en laiton doivent être connectées au fil sous tension (ligne, sous tension ou phase) en utilisant les codes de couleur de fil IEC et NEC.
• La vis verte doit être connectée au fil de terre / terre (fil vert/jaune ou nu)
• S'il n'y a pas de vis à code couleur sur les prises, reportez-vous au manuel d'utilisation ou contactez un électricien agréé.
• Le fil neutre n'est pas requis dans le câblage des prises 240 V (États-Unis). De plus, le neutre n'est jamais connecté aux interrupteurs.
• Utilisez la tension et l'ampérage appropriés de l'interrupteur avec la taille de fil appropriée et le MCB de taille appropriée en fonction de la charge nominale.

Précautions :

• Éteignez le disjoncteur principal pour vous assurer que l'alimentation est coupée avant de câbler une prise ou un interrupteur existant ou nouveau avec une boîte électrique/de jonction.
• Contactez l'électricien agréé et agréé pour l'installation de l'interrupteur si vous n'êtes pas sûr des schémas de câblage.
• L'auteur ne sera pas responsable des pertes, blessures ou dommages résultant de l'affichage ou de l'utilisation de ces informations ou si vous essayez un circuit dans le mauvais format. Donc s'il vous plait! Soyez prudent car tout est une question d'électricité et l'électricité est trop dangereuse.
