Codes de résistance SMD :comment trouver la valeur des résistances SMD

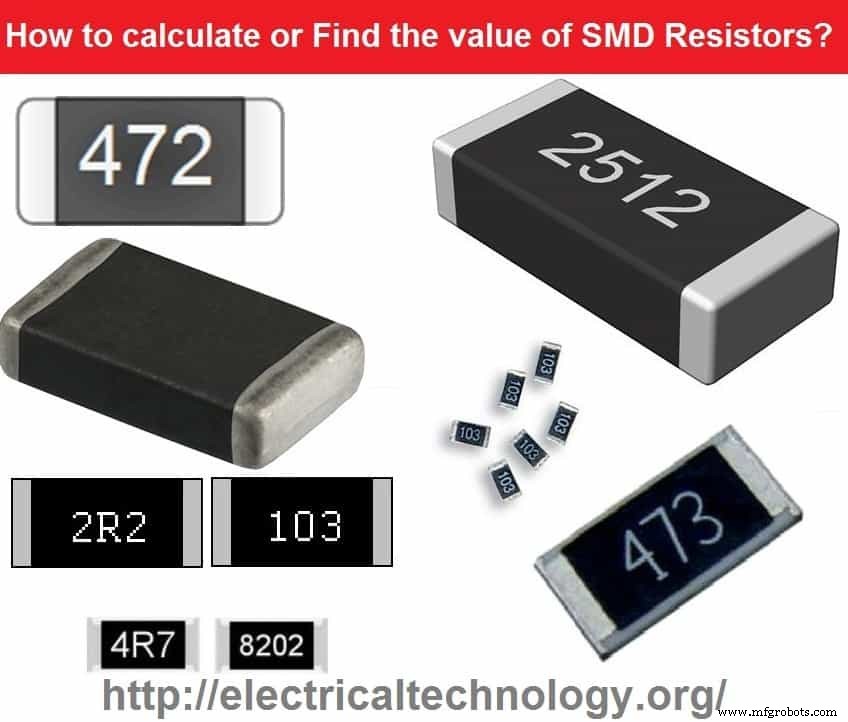

Comment calculer et trouver la valeur des résistances de résistance SMD et EIA-96 SMD ?

Résistance SMD :technologie de montage en surface

SMD Resistor signifie "Surface Mount device" (Retiré de SMT =Surface Mount Technology) Résistance. Ces minuscules puces sont marquées de codes à trois (3) ou quatre (4) chiffres appelés codes de résistance SMD pour indiquer leurs valeurs de résistance.

Vous trouverez ci-dessous quelques rôles donnés qui aident à connaître la valeur exacte d'une résistance SMD en voyant les codes de caractères imprimés sur ces minuscules puces.

Messages associés :

• Comment trouver la valeur de la résistance brûlée (par trois méthodes pratiques)
• Comment calculer la valeur de la résistance des LED (avec différents types de circuits de LED)

Lecture des codes de résistance SMD à 3 chiffres

• Les deux (2) premiers chiffres ou nombres indiqueront les chiffres ou nombres significatifs.
• Le troisième sera un multiplicateur (en puissance de dix, c'est-à-dire 10 ^ quelque chose) et doit ensuite être multiplié par les deux (2) premiers chiffres ou nombre significatifs ou le troisième indiquera combien de zéros doivent être ajoutés au deux (2) premiers chiffres significatifs ou nombre.
• La lettre "R" est utilisée pour le point décimal "." soit 1,1 Ω =1R1 Ω
• Les résistances inférieures à 10 ohms (Ω) n'ont pas de multiplicateur.

Exemples de codes de résistance SMD à 3 chiffres

250 =25 x 10 ⁰ =25 x 1 =25 Ω (C'est seulement et seulement 25Ω pas 250 Ω)

100 =10 x 10 ⁰ =10 x 1 =10Ω

721 =72 x 10 ¹ =72 x 10 =720 Ω

102 =10 × 10 ² =10 x 100 =1000Ω ou 1kΩ 915 =91 x 10 ⁵ =91 x 100000 =9 100 000 Ω =9,1 MΩ

4R7 =4.7Ω

R12 =0,12Ω

Messages associés :

• Valeur requise de la résistance pour le calculateur de circuit de LED
• Calculateur de la valeur la plus proche de la résistance standard

Lecture des codes de résistance SMD à 4 chiffres

Il n'y a rien de nouveau mais la même méthode pour lire la valeur des résistances SMD comme mentionné ci-dessus pour les coqs SMD à 3 chiffres. La seule différence est celle avec les nombres significatifs. En bref, dans la méthode ci-dessus, les deux premiers chiffres indiquent des nombres significatifs tandis que dans cette méthode, les trois premiers chiffres ou nombres indiqueront les nombres significatifs. Voyons comment faire.

• Les trois (3) premiers chiffres ou nombres indiqueront les chiffres ou nombres significatifs.
• Le quatrième sera un multiplicateur (en puissance de dix, c'est-à-dire 10 ^ quelque chose) et doit ensuite être multiplié par les deux (3) premiers chiffres ou nombre significatifs ou le quatrième indiquera combien de zéros doivent être ajoutés au deux (2) premiers chiffres significatifs ou nombre.
• La lettre "R" est utilisée pour le point décimal "." c'est-à-dire 11,5 Ω =11R5 Ω (résistances SMD à 4 chiffres (série E96).
• Les résistances inférieures à 10 ohms (Ω) n'ont pas de multiplicateur.

Lire également : Résistance et types de résistances

Exemples de codes de résistance SMD à 4 chiffres

2 500 =250 x 10 ⁰ =250 x 1 =250 Ω (C'est seulement et seulement 250Ω pas 2500 Ω)

1 000 =100 x 10 ⁰ =100x 1 =100Ω

7201 =720 x 10 ¹ =720 x 10 =7200 Ω ou 7.2kΩ

1001 =100 × 10 ¹ =100 x 10 =1000 Ω ou 1kΩ

1004 =100 × 10 ⁴ =100 x 10000 =1000 000 Ω ou 1MΩ

R102 =0,102Ω (résistances SMD à 4 chiffres (série E96)

0R10 =0,1 x 10 ⁰ =0,1 x 1 =0,1 Ω (résistances SMD à 4 chiffres (série E24)

25R5 =25.5Ω (Résistances SMD à 4 chiffres (série E96))

Lecture des codes de résistance CMS EIA-96

La méthode de marquage des codes de résistance SMD EIA-96 est une nouvelle méthode qui est apparue sur 1 % de toutes les résistances SMD. Il se compose de codes à 3 caractères.

Vous trouverez ci-dessous les règles à suivre pour connaître la valeur des résistances CMS EIA-96.

• Les deux (2) premiers chiffres ou nombres indiqueront les chiffres ou nombres significatifs
• La troisième "lettre" est un multiplicateur (en puissance de dix, c'est-à-dire 10 ^ quelque chose) et doit ensuite être multipliée par les deux (2) premiers chiffres significatifs.
•  Doit suivre les codes des tableaux (1) et (2).

Ci-dessous se trouve le tableau (1) pour montrer les valeurs de multiplicateur de différentes lettres en utilisant le système de codage EIA-96 pour les codes de résistance SMD.

Tableau (1)

Lettres	Multiplicateurs
Z	0.001
R ou Y	0.01
S ou X	0.1
A	1
B ou H	10
C	100
D	1000
E	10000
F	100000

Regardez également dans les exemples de lecture des codes de résistance CMS EIA-96 l'importance de l'utilisation du tableau (2)

Tableau (2 )

Code	Valeur	Code	Valeur	Code	Valeur	Code	Valeur
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Exemples de codes de résistance CMS EIA-96

• 01F =     10M
• 01E =     1MΩ
• 01C=     10kΩ
• 01B =   1kΩ
• 01A =   100Ω
• 01X =   10Ω
• 01Y =   1Ω
• 66X =475 x 0,1 =47,5 …→ (dans le tableau (2), 66 =475 et dans le tableau (1), X =0,1. donc 475 x 0,1 =47,1Ω)
• 85Z =750 x 0,001 =0,75Ω → (dans le tableau (2), 85 =750 et dans le tableau (1), Z =0,001. donc 750 x 0,001 =0,75Ω)
• 36H =232 x10 =2320Ω =2.32kΩ → (dans le tableau (2), 36 =232 et dans le tableau (1), H =10. soit 232 x 10=2.32kΩ)
