Le capteur ToF offre une détection 3D rapide

Un capteur de temps de vol (ToF) CMOS, l'Hydra3D de Teledyne e2v, fournit une détection 3D fiable et une mesure de distance pour les applications industrielles et extérieures, y compris la robotique, les véhicules guidés automatisés et les systèmes de surveillance. Hydra3D est basé sur un pixel à trois pressions de 10 μm qui lui permet de capturer des scènes en mouvement rapide sans flou de mouvement à une carte de profondeur de plus de 30 ips.

Avec une résolution de 832x600 pixels, l'Hydra3D offre des temps de transfert rapides à partir de 20 ns, ainsi qu'un bon contraste et une bonne sensibilité de démodulation. Le capteur d'image fonctionne en temps réel à courte, moyenne et longue portée dans des conditions intérieures et extérieures, tandis que son grand champ de vision capture des images 2D et 3D.

Les fonctionnalités intégrées de l'Hyrda3D incluent plusieurs modes d'acquisition, un mode à plage dynamique élevée via une lecture non destructive, un temps d'exposition programmable, une région d'intérêt en ligne et en colonne, des déclencheurs multiples et une gestion multi-systèmes sur puce. La configuration flexible du capteur permet des compromis entre la distance, la réflectivité de l'objet et la fréquence d'images.

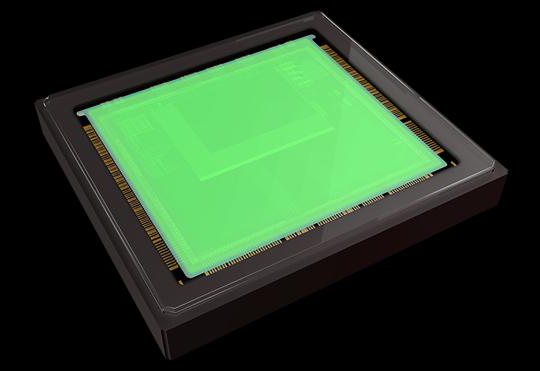

Logé dans un boîtier LGA en céramique, l'Hydra3D fonctionne sur une plage de températures de -40°C à +105°C et fournit des sorties LVDS évolutives (13, 7 ou 4 canaux). Des échantillons sont disponibles dès maintenant et des kits d'évaluation seront disponibles en septembre 2020.
