Transistor BC558  : tout ce que vous devez savoir

Les transistors sont des composants électroniques qui fonctionnent en commutant ou en amplifiant la puissance et les signaux d'entrée électriques. Par conséquent, en appliquant un courant ou une tension à travers une borne, vous contrôlerez le flux de courant à travers les autres bornes. Il existe plusieurs types de transistors, comme le transistor bipolaire à jonction (BJT). De plus, nous avons des transistors PNP et NPN. Aujourd'hui, nous nous concentrons sur le transistor BC558, un type de transistor PNP. Nous expliquerons sa configuration de broches, ses applications, ses fonctionnalités, son principe de fonctionnement et les alternatives BC558.

Qu'est-ce qu'un transistor BC558 ?

Le transistor BC558 est un BJT dans un boîtier TO-92 utilisé à des fins de commutation et d'amplification. Il fait partie de la famille des transistors PNP.

Un boîtier TO-92 d'un transistor

Pour un meilleur résultat avec le transistor BC558, assurez-vous de ne pas utiliser une charge d'entraînement supérieure à 30 V. Ensuite, vérifiez et appliquez une résistance de base appropriée.

Configuration des broches du transistor BC558

Le transistor BC558 a trois bornes/broches. Ils comprennent le collecteur, la base et l'émetteur.

Broche BC558

• Pin1/ La broche collectrice permet le flux de courant vers l'intérieur.
• Puis, pin2/Base pin régule la polarisation du transistor.
• Enfin, la broche 3/ La borne de l'émetteur draine le courant.

Fonctionnalités BC558

Les caractéristiques et spécifications du transistor BC558 sont les suivantes ;

• Tout d'abord, il a un courant de collecteur maximum continu de 100 mA et un courant de collecteur de crête de 200 mA.
• De plus, la tension collecteur-émetteur et la tension collecteur-base maximales sont de 30 V. Inversement, la tension maximale de la base de l'émetteur est de 5 V.
• Le courant de base est également à un pic de 200 mA.
• Ensuite, sa dissipation de collecteur maximale est de 500 mW (milliwatts) alors que sa fréquence de transition maximale est de 100 MHz.
• En outre, la température maximale de stockage et de fonctionnement doit être comprise entre -65 °C et +150 °C.
• Le gain CC minimum à maximum est compris entre 110 et 800.
• Enfin, il a un type de montage traversant, avec un type de boîtier comme TO-92-3 et TO-226-3.

Le principe de fonctionnement du transistor BC558

En bref, BC558 utilise le mécanisme ci-dessous pour fonctionner.

En l'absence de courant à la borne de base, le collecteur et l'émetteur se ferment. Par conséquent, le transistor devient passant en raison de son mode de polarisation directe.

D'autre part, le courant à la base maintient à la fois la borne du collecteur et l'émetteur ouverts. De cette manière, le transistor est dans un mode polarisé en inverse.

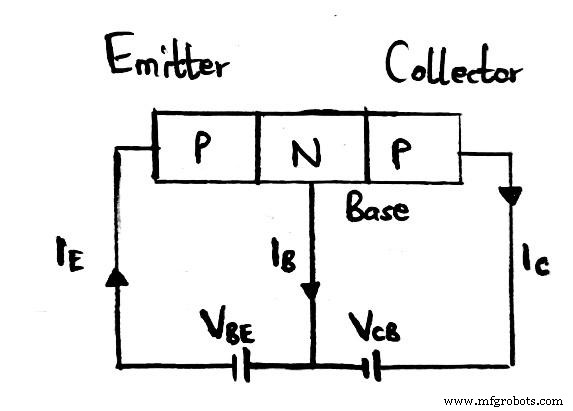

Schéma de circuit de la structure et du fonctionnement du transistor BC558

Points clés

• Le côté base contrôle la conductivité du transistor tandis que l'émetteur transfère le courant du transistor.
• De plus, le collecteur et l'émetteur sont +ve tandis que la base est -ve.
• Troisièmement, un transistor polarisé permet un flux de courant continu de 100 mA croisé entre l'émetteur et le contrôleur (région de saturation). Dans la phase de région de saturation, la tension aux bornes de la base-émetteur peut être de 900 mV tandis que celle sur le collecteur-émetteur peut être de 200 mV.
• Au contraire, la suppression du courant de base fait passer le transistor dans l'étage de la région de coupure. Ici, la tension base-émetteur est d'environ 660Mv.

Pour plus de détails et de compréhension, considérons deux façons d'utiliser le transistor BC558.

BC558 comme interrupteur

Nous commencerons par utiliser les étapes de la région de saturation et de coupure.

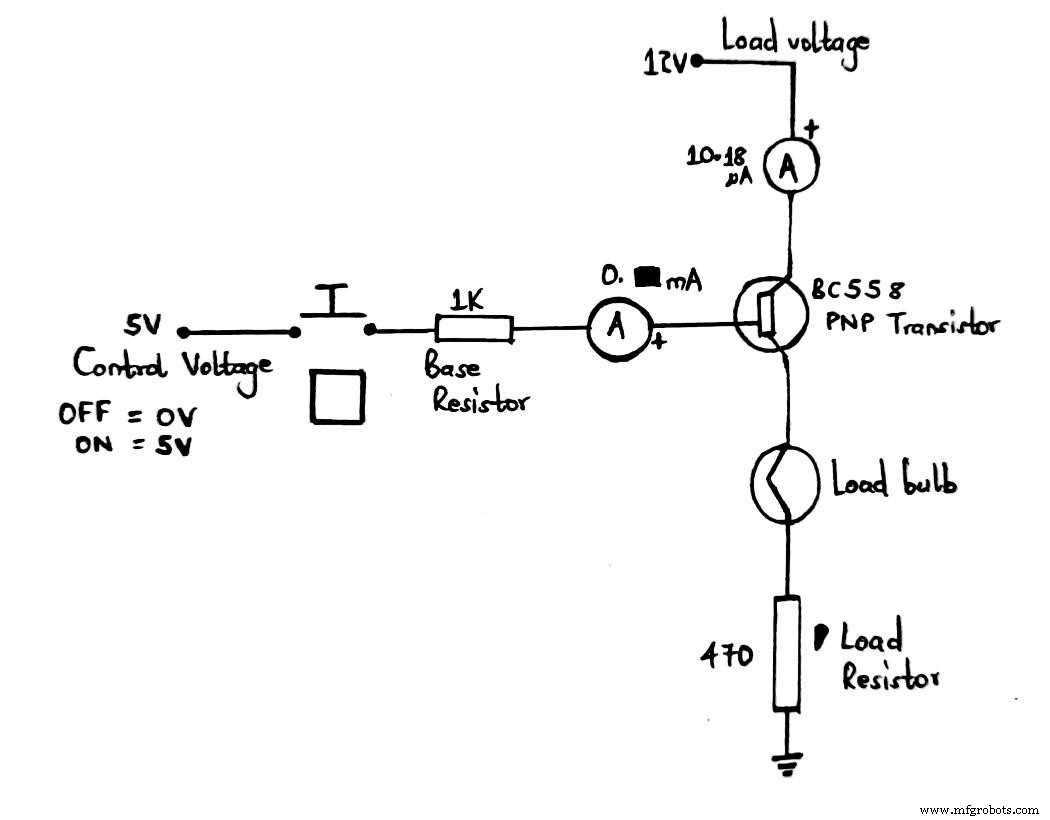

Transistor BC558 comme interrupteur dans un circuit

Il applique le principe de fonctionnement selon lequel le transistor est un interrupteur fermé pendant la polarisation inverse et un bouton ouvert pendant la polarisation directe. La polarisation est due au fait que la broche de base reçoit un flux de courant requis.

De plus, vous aurez besoin d'une résistance en série avec la borne de base pour limiter le courant de base.

Les formules ci-dessous peuvent vous aider à calculer la valeur de la résistance ;

RB =V_BE /IB

RB =Résistance

IB =Courant de base

V_BE =Tension de base de l'émetteur (devrait être de 5 V)

Généralement, le transistor PNP fonctionne comme une commutation côté haut. En d'autres termes, vous connectez l'émetteur à la charge pour la commutation et le collecteur à l'alimentation.

BC558 comme amplificateur

La région active est l'endroit où le BC558 agira comme un amplificateur. Le transistor amplifiera le courant, la tension et la puissance à différentes configurations.

Exemples de configurations ;

• Amplificateur de base commun,
• L'amplificateur collecteur commun, et
• Amplificateur à émetteur commun (type le plus courant).

La plupart des passionnés de technologie utilisent le BC558 dans les amplificateurs audio. Son mécanisme d'action est tel que les signaux d'entrée basse tension sont amplifiés à des tensions plus élevées pour entraîner des charges.

Les formules ci-dessous peuvent nous aider à calculer le gain DC du transistor ;

Gain de courant continu =courant de collecteur (IC) / courant de base (IB)

Que puis-je utiliser à la place d'un transistor BC558 ?

Un transistor BC558, comme les autres transistors, a des alternatives ou des remplacements.

Ils comprennent; BC157, BC557, A1015, BC556, BC559, 2N4403, 2N3906, BC338, TIP127, BD140, TIP42, S8550 et BC337.

Transistor BC557

De plus, vous pouvez le compléter en utilisant un transistor NPN comme le BC548.

Remarque ;

Vérifiez toujours le brochage des transistors alternatifs car ils pourraient contraster avec le brochage BC558.

Applications

Les applications d'un transistor BC558 incluent ;

• Amplificateur à usage général,
• Paire Darlington,
• En tant que préamplificateur et à des fins de commutation,
• Circuits à miroir de courant et circuits en pont en H,
• En tant que tampon d'impédance,
• Circuits oscillateurs et comparateurs,

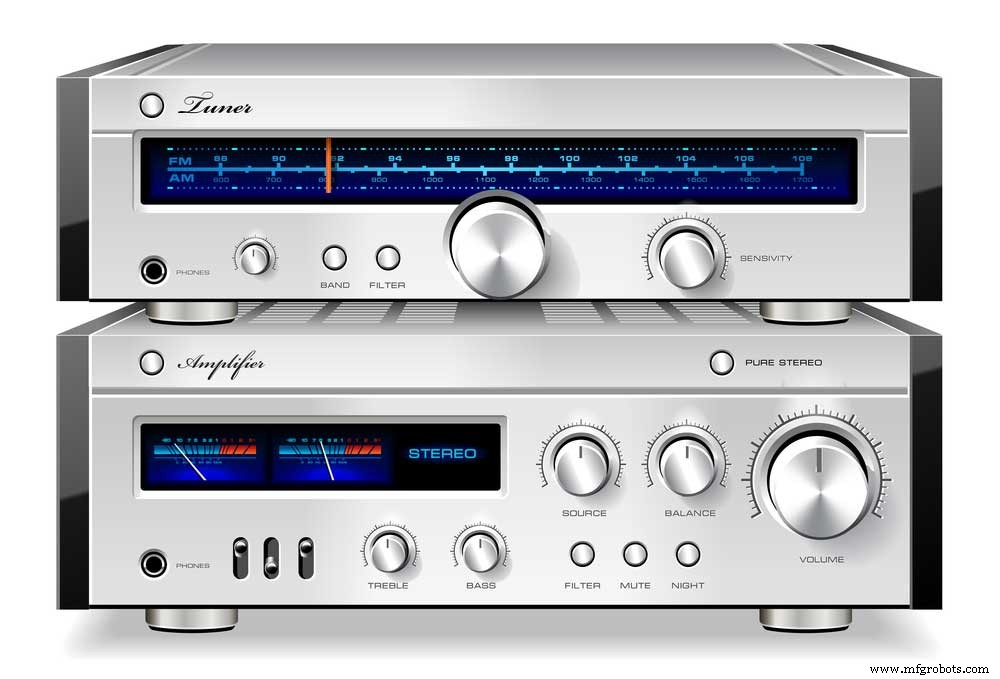

• Des modules d'amplification comme un amplificateur de signal et un amplificateur audio,

(amplificateur audio stéréo de musique).

• Pour créer des signaux audio,
• Conduire des charges inférieures à 100 mA,
• Contrôle des moteurs,
• Dans la construction de multivibrateurs bistables et astables,
• Projets d'instrumentation et robotique,
• Enfin, vous pouvez l'utiliser dans des modules de pilote comme un pilote de LED et un pilote de relais.

Conclusion

En résumé, le transistor BC558 est un transistor PNP en matériau silicium courant à des fins d'amplification audio. Il agit comme un dispositif de contrôle du courant car le terminal de base convertit les petits courants en courants plus importants dans d'autres aéroports.

Nous espérons que vous connaissez bien le transistor BC558. Néanmoins, en cas de questions ou de clarifications, veuillez nous contacter.
