Machine de routeur CNC vs machine de gravure laser

La machine de gravure CNC et la machine de gravure laser sont des machines de gravure informatique, la machine de gravure CNC fait référence à un routeur CNC, une machine de routage CNC, un graveur CNC ou une machine de sculpture CNC, et la machine de gravure laser fait référence à un graveur laser, les deux ont besoin d'un ordinateur pour contrôler gravure. Importez le fichier image préparé ou le diagramme de chemin dans la machine après la composition par ordinateur à l'avance. De ce point de vue, les deux appartiennent à la machine. Bien que les deux utilisent des systèmes de commande numérique, ils fonctionnent différemment et leurs structures mécaniques sont également différentes. En revanche, la structure de la machine à découper CNC est relativement simple. Grâce au contrôle du système de commande numérique par ordinateur, la machine sélectionne automatiquement la mèche et l'outil appropriés et les grave le long des axes X, Y et Z de la machine-outil.



Beaucoup de gens comprennent toujours mal la machine de gravure CNC et la machine de gravure laser comme une seule sorte de chose. En fait, il existe de nombreuses différences entre les deux types de machines.


Définition


La gravure au laser est basée sur la technologie de commande numérique, et le laser est le support d'usinage. La source laser émet le laser et le système de commande numérique contrôle la tête laser et le moteur pour déplacer la tête laser, le miroir, la lentille, etc. sur les éléments optiques, de sorte que la mise au point soit déplacée sur les X, Y et Z axes de la machine-outil. Le matériau traité est instantanément illuminé par le laser. La modification physique de la fusion et de la gazéification atteint le but de l'usinage.

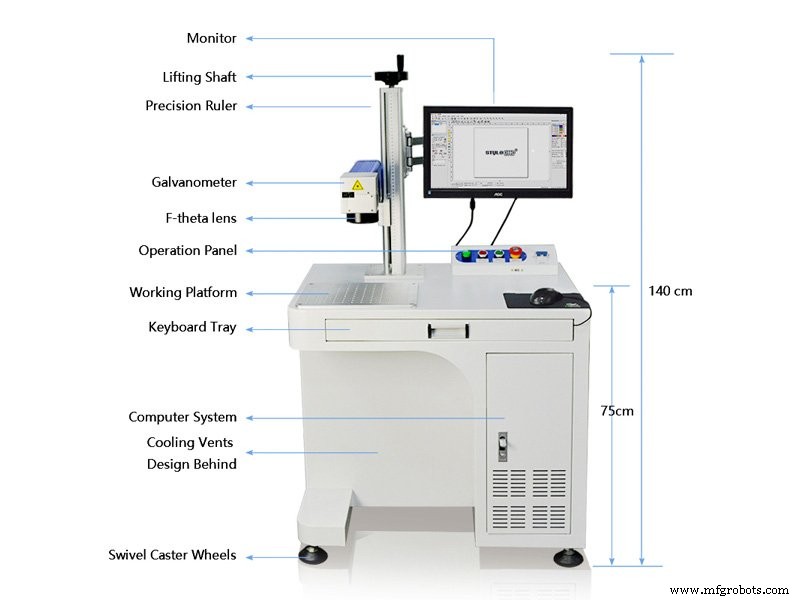

Graveur laser à fibre


Il n'y a pas de contact avec la surface du matériau pendant la gravure au laser, il n'est pas affecté par le mouvement mécanique, la surface ne se déformera pas et n'a généralement pas besoin d'être fixée. Non affecté par l'élasticité et la flexibilité du matériau, il convient aux matériaux souples. La précision de traitement est élevée, la vitesse est rapide et le champ d'application est large.


CNC est l'abréviation de Computer Numberical Control, qui est une machine-outil automatisée équipée d'un système de contrôle de programme. Le système de contrôle peut traiter logiquement le programme avec des codes de contrôle ou d'autres instructions symboliques, et le décoder, de sorte que la machine-outil puisse déplacer et traiter des pièces. La machine de gravure CNC est un outil électrique qui complète la gravure à l'aide de machines-outils à commande numérique.

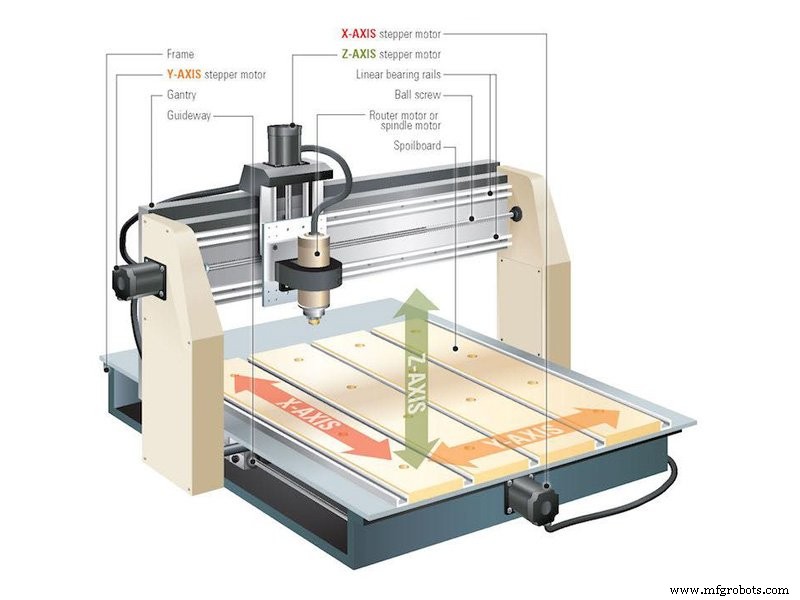

Graveur CNC


Méthode


Un graveur laser utilise un laser qui modifie le matériau à haute température. Par conséquent, comme pour la combustion, différents matériaux de différents matériaux produiront différentes réactions chimiques de combustion au cours du processus de travail, qui varieront en fonction du point de fusion du matériau. L'effet de coupe est différent, et il produira également de la fumée et une odeur huileuses dans le processus industriel.


Un routeur CNC s'appuie sur la broche et le foret pour fonctionner, tout comme le foret, il ne produira que beaucoup de poussière pendant le processus de travail, mais ne produira pas de fumée ni d'odeur.


La gravure au laser est une gravure sans contact, qui peut protéger la surface du matériau gravé contre les rayures. De plus, le faisceau laser est très fin, la fente est donc petite et adaptée à une découpe de précision. La couture de coupe de la machine de gravure CNC dépend du diamètre de la fraise. Il existe de nombreux types de bits de routeur. Différents mèches de toupie sont utilisées pour différents matériaux.


Principe


Une machine de gravure laser émet une lumière laser à partir d'un laser et la concentre en un faisceau laser à haute densité de puissance à travers le système de chemin optique. Le faisceau laser irradie la surface de la pièce pour que la pièce atteigne le point de fusion ou le point d'ébullition. Dans le même temps, le gaz haute pression coaxial au faisceau souffle le métal en fusion ou vaporisé. Au fur et à mesure que la position relative du faisceau et de la pièce se déplace, le matériau finira par former une marque de coupe, de manière à atteindre l'objectif de la gravure.


Une machine de gravure CNC repose sur la tête de gravure rotative à grande vitesse entraînée par la broche du moteur. Grâce à l'outil de coupe configuré en fonction du matériau de traitement, le matériau de traitement fixé sur la table de travail peut être coupé et diverses conceptions 2D ou 3D dans l'ordinateur avec les graphiques ou le texte en relief peuvent être réalisées grâce à l'opération de gravure automatique.

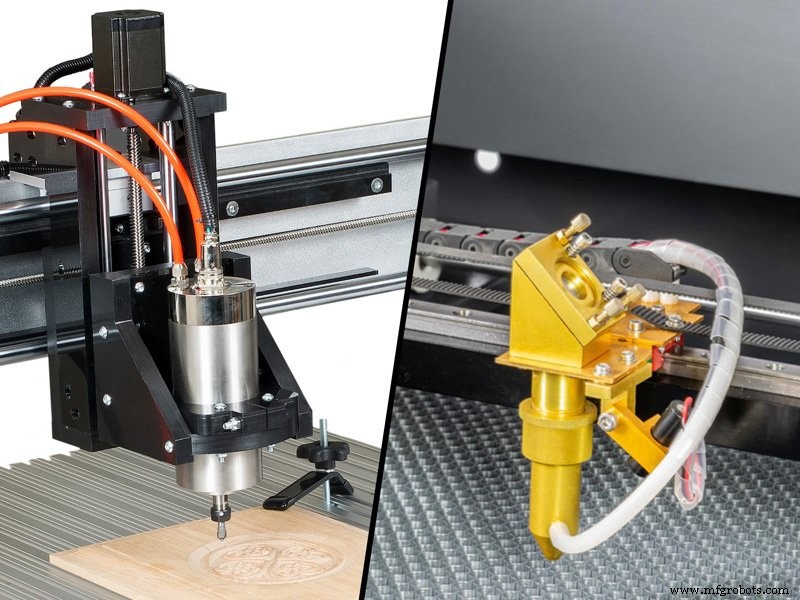

La plus grande différence entre le graveur laser et le graveur CNC est que les outils de la machine de gravure laser sont un ensemble complet de composants optiques, tandis que les outils de la machine de routeur CNC sont des morceaux de diverses entités. La machine de gravure laser utilise la haute énergie du laser pour terminer la découpe ou la gravure du matériau, et la machine de sculpture CNC utilise la tête de coupe rotative à grande vitesse pour couper et graver le matériau, de sorte que les deux formes d'action sur le gravé objet sont différents.


Applications


La machine de gravure laser ne peut effectuer que des découpes et des gravures peu profondes sur la surface de l'objet, et peut effectuer des gravures d'ombres, telles que des portraits de pierres tombales en marbre. La machine de gravure CNC peut découper ou faire des reliefs, comme la sculpture en relief de certains meubles en bois.


Les graveurs laser peuvent être grossièrement divisés en machine de gravure laser non métallique (machine de gravure laser CO2) et machine de gravure laser en métal (machine de gravure laser fibre). La machine de gravure non métallique peut être divisée en :machine de gravure ordinaire et machine de marquage laser non métallique. Les machines de gravure de métal peuvent être divisées en machines de marquage laser de métal et machines tout-en-un de gravure et de découpe de métal.


Matériaux applicables au graveur laser en métal :tôle, acrylique, plexiglas, verre, tissu, cuir, papier, produits en bambou et en bois, film, toile, etc.


Le graveur laser non métallique convient aux matériaux tels que les produits en bois, le papier, le cuir, le tissu, le plexiglas, la résine époxy, l'acrylique, la laine, le plastique, le caoutchouc, les carreaux de céramique, le marbre, le cristal, le jade, les produits en bambou et d'autres matériaux non métalliques .


La machine de gravure CNC a une très large gamme d'applications et peut être appliquée à divers domaines et industries, et convient à la gravure et à la découpe de divers matériaux (à l'exception des matériaux à bas point de fusion).


Le graveur CNC peut être appliqué aux meubles, à la décoration, aux instruments de musique, à l'artisanat, aux moules, aux enseignes, aux souvenirs et aux matériaux traitables, y compris le bois, la mousse, l'acrylique, le plastique, le PVC, l'ABS, la pierre, la pierre imitation, le marbre, le panneau aluminium-plastique, le cuivre , aluminium et autres matériaux métalliques tendres.


Conseils


En bref, le graveur laser utilise une méthode de fusion ou de gravure au laser pour graver, et le routeur CNC utilise la technologie numérique pour contrôler la fraise ou la tête laser et la tête à ultrasons pour la gravure. La machine de gravure laser peut être une machine de sculpture CNC. La machine de gravure CNC peut également être équipée d'une tête laser pour la gravure. Les deux s'entrecroisent et entretiennent une relation d'intersection.
